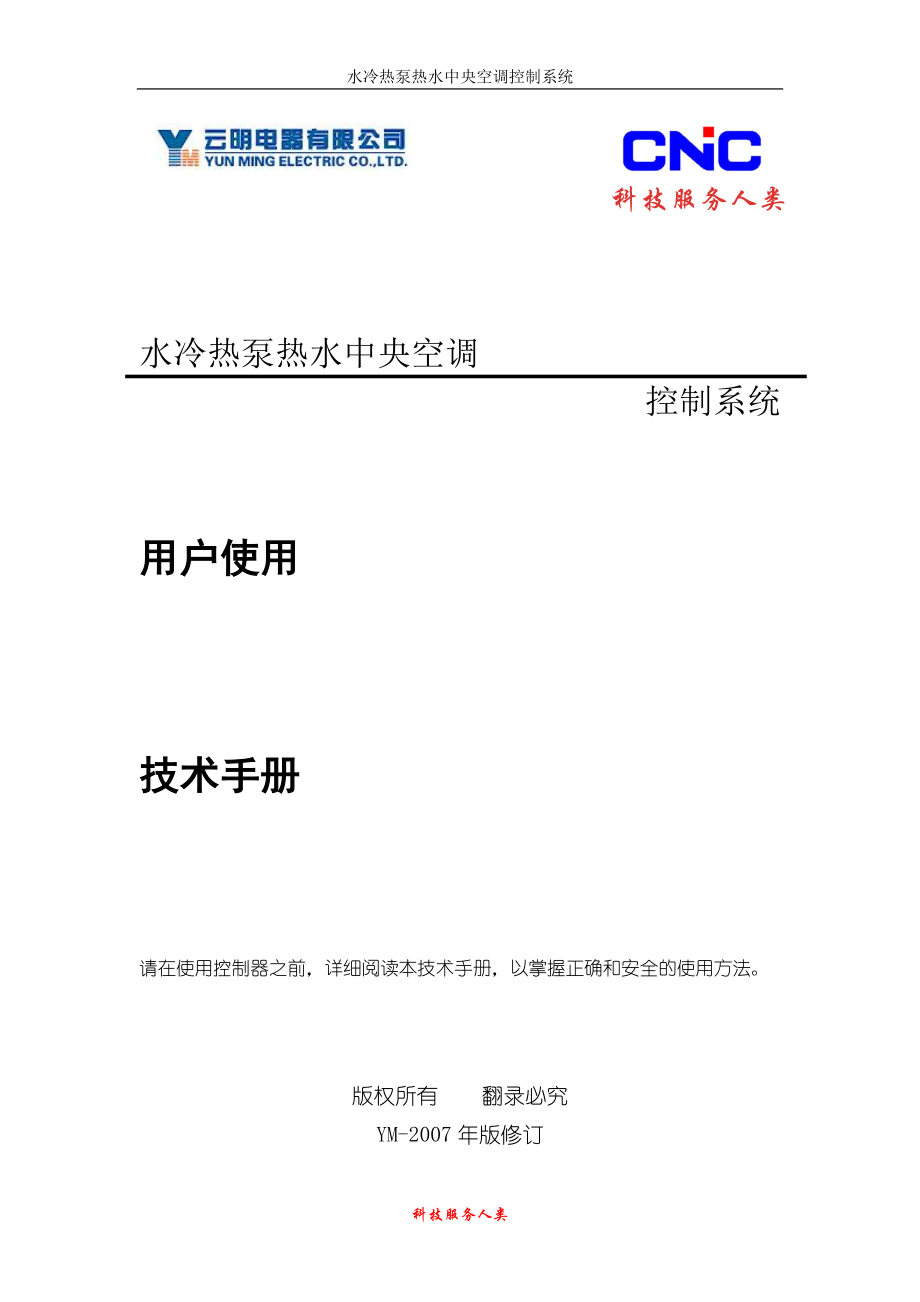

水冷热泵热水中央空调控制系统 水冷热泵热水中央空调控制系统用户使用技术手册请在使用控制器之前，详细阅读本技术手册，以掌握正确和安全的使用方法版权所有 翻录必究YM-2007年版修订一、安全注意事项1、 操作机组之前，请详细阅读所有“安全注意事项”2、 “安全注意事项”内列举各种与安全有关的重要事项恳请严加遵守3、 本手册内使用的字符警告：表示必须遵守本警告内容，以免导致使用者人身安全！注意：表示必须遵守本注意内容，以免对机组造成损毁！4、 安装阅读后请将本技术手册妥善保存，以便随时参阅另请将本手册交与其他操作本机人士以供参考警告：只可使用由本公司指定的附件，并向制造商或授权经销商要求提供安装、技术服务如控制附件安装不当可能导致控制器失灵或触电等后果！用户切勿尝试自行修理，如果修理不当可能导致触电或损坏控制器等后果！用户如有任何修理的需要，请与制造商接洽1） 室外控制板注意：室外控制板必须安装在主机内一个不会有雨雪、树叶或废物积聚的稳固平面上其安装位置及控制板上均有强电线路通过，以免导致用户触电或损坏控制器等后果！有关室外控制板的安装、接线应严格遵守强弱电分开的原则，另接触器应与控制板保持在50mm以上。
2） 手操器警告：手操器必须安装稳固！否则可能因为手操器下坠而导致人员受伤或控制器损坏3） 电源线、保险丝和断路器警告：必须使用指定电线为控制器提供电力切勿与其它电器共享同一电源，以免导致超负荷的危险！必须使用与控制器工作电压匹配的保险丝或断路器！切勿使用超出指定级别的电线或保险丝4） 操作警告：切勿使用锋利物按键，以免损坏控制器切勿扭曲或拉扯控制器的电线，以免损坏控制器，导致失灵切勿用苯、稀释剂或化学布抹擦控制器否则可能导致脱色或机件失灵如要清除污垢请先将布浸在含有中性去污剂的水中，拧干水分后擦试，然后再用干布抹净控制器切勿施加过大的力在显示屏或连接部位，以免引起色调变化二、概述1﹑此控制器适用于单、双系统水冷热泵热水中央空调系统，由主控板和手操器组成2﹑控制器电气输入电压220V﹑50Hz，电压波动范围180V～250V3﹑控制器具有如下运行模式和功能：机组仅运行制热模式，控制器具有系统参数设置、系统参数设置密码保护、传感器温度查询、远程控制（风盘联动）等功能4﹑控制器具有完备的保护功能：通讯故障、传感器故障、冬天待机防冻结、循环水流开关保护、冷却水流开关保护、电源保护、压缩机压力过高、压缩机压力过低、水温异常、机组限时运行（讨债）等，使系统在各种条件下都能可靠的工作和获得保护。
5、压缩机、电加热输出口采用30A继电器控制，冷却水泵采用20A继电器控制，可直接带动目标设备省去接触器节省系统成本三、控制器原理 ☆手操器显示面板图： 86×86×13mm开关机指示 退出键 上升键 设置键 查询键 下降键 开关键2、温度查询按“查询”键，进入传感器温度查询状态，再按“查询”键可循环查询各个传感器的参数，参数查询过程中，按“退出”键退出查询状态，3分钟内没有任何按键操作自动取消查询返回查询前状态手操器设定温度区域显示传感器名称，回水温度区域显示传感器温度值，按“查询”键翻看参数，按“退出”键退出查看功能手操器显示传感器名称与参数表序号传感器名称显示代码说明1循环回水温度传感器h0准确显示范围：-19℃～99℃；2循环出水温度传感器h1准确显示范围：-19℃～99℃；3环境温度传感器h2准确显示范围：-19℃～99℃；4冷却回水温度传感器h3准确显示范围：-19℃～99℃；5冷却出水温度传感器h4准确显示范围：-19℃～99℃；3、参数设置注：参数设置功能必须在待机下才允许操作。
a、用户参数设置按“设置”键，此时数码显示“C0”/“用户密码” ，按“▲”或“▼” 键输入密码，只有密码输入正确，按“设置”键方可进入用户参数设定内部密码为16，请注意保密）b、进入系统参数设置数码管显示“C4”/“管理密码”，按“▲”或“▼” 键输入密码，只有密码输入正确，按“设置”键方可进入系统参数设定内部密码为28，请注意保密）c、修改参数编号在设置状态时，如果输入的密码正确，按“设置”键则循环增量更改参数编号（参数编号范围C0-CE）d、修改参数值在参数修改状态时，按“▲”或“▼” 键可对当前的参数值（参见可设定参数表）进行修改参数修改完毕后，按“查询”键确认修改，返回正常待机状态参数修改过程中，按“退出”键退出修改状态，3分钟内没有任何按键操作自动取消修改返回正常显示状态☆可设定参数表：代码种类默认值设定范围C0用户密码00～99C1备用7℃0～30℃C2热水设置温度45℃25～70℃C3回差设置2℃1～12℃C4管理密码00～99C5回水温度显示修正范围0℃-9～＋9℃C6备用00～12C7备用00～2C8限时运行时间：(A0:不限制，0：限制时间到)A00～99天C9备用3℃0～30℃CA制热循环出水温度过高报警值52℃35～70℃Cb制热冷却出水温度过低报警值3℃0～30℃CC备用52℃35～70℃Cd制热冷却回水温度过低报警值3℃0～30℃CE备用52℃35～70℃注意：当机型选择后请重新上电确认；主控板上F2短接时系统为单压缩机系统。
☆主控板（YM4H1-V3.2）☆输入信号：标号名称类型及状态功能备注AI1循环回水温度模拟：NTC用于能调、冬季待机防冻-19—99℃AI2循环出水温度模拟：NTC用于循环水温异常保护、冬季待机防冻-19—99℃AI3环境温度模拟：NTC用于防冻、电加热起动条件等功能-19—99℃AI4冷却回水温度模拟：NTC用于冷却水温异常保护-19—99℃AI5冷却出水温度模拟：NTC用于冷却水温异常保护-19—99℃I1循环水流开关开关：闭合正常用于循环水泵断流无水保护水流开关检测延时10秒I2冷却水流开关开关：闭合正常用于冷却水泵断流无水保护水流开关检测延时10秒I3电源保护开关：闭合正常用于外接电源保护信号输入一般故障检测延时3秒I41＃压缩机高压保护开关：闭合正常用于排气压力过高保护一般故障检测延时3秒I51＃压缩机低压保护开关：闭合正常用于吸气压力过低保护一般故障检测延时3秒I62＃压缩机高压保护开关：闭合正常用于排气压力过高保护一般故障检测延时3秒I72＃压缩机低压保护开关：闭合正常用于吸气压力过低保护一般故障检测延时3秒I8冷热切换开关用于制冷、制热设定通：制热 断：制冷I9远控开关开关用于对机组的启停控制通: 开机 断:关机注1冷热切换：用于手动实现对机组的制冷、制热切换；注2远控开关：用于手动实现对机组的起停控制。
☆输出信号：标号名称类型及状态功能备注OUT1四通阀开关：闭合有效控制四通阀运行最大负荷5A阻性负载OUT2循环水泵开关：闭合有效控制循环水泵运行最大负荷5A阻性负载OUT32＃电加热开关：闭合有效控制2＃电加热启停最大负荷5A阻性负载OUT4油加热开关：闭合有效控制油加热启停最大负荷5A阻性负载OUT5冷却水泵开关：闭合有效控制冷却水泵运行最大负荷20A阻性负载OUT61＃电加热开关：闭合有效控制1＃电加热启停最大负荷30A阻性负载OUT71＃压缩机开关：闭合有效1＃控制压缩机运行最大负荷30A阻性负载OUT82＃压缩机开关：闭合有效2＃控制压缩机运行最大负荷30A阻性负载☆制热模式：当T设定－T回水≥回差－2℃时，根据均衡磨损原则开启一台，30秒后当T设定－T回水≥回差－1℃时开启另一台压缩机工作;当T回水≥T设定+2℃时，根据均衡磨损原则关闭一台压缩机，30秒后当T回水≥T设定+3℃时关闭另一台压缩机☆开、关机：确认系统软硬件正常后，才允许开机（1）开机步 序制 热1、开机信号2、开循环水泵、四通阀3、延时,检测水流开关4、检测水温5、水温低于设定值6、开冷却水泵7、延时8、开启电加热9、检测低压开关正常与否10、延时11、开启一台压缩机12、延时13、开启另一台压缩机14、开机结束（2）关机步 序制 热1、关机信号2、停压缩机、电加热3、延时60秒4、停四通阀、水泵5、关机结束四﹑控制功能☆水泵的控制：循环水泵在系统开机时打开，冷却水泵在压缩机起动前打开；系统温控停机时冷却水泵在压缩机关闭后延迟1分钟关闭，循环水泵不停；循环水泵、冷却水泵在系统关机后延时1分钟关闭。
☆四通阀的控制：四通阀在制热开机时打开，在关机时延时60秒关闭☆电加热控制：注：电加热一旦停止必须60秒后才允许重新启动a、制热运行时室外环境温度低于15℃时，满足以下条件间隔30秒投入两档电加热： 当T设置-T回水≤回差-2℃时起动电加热第一挡； 当T设置-T回水≤回差时起动电加热第二档； 电加热关闭条件：电加热满足以下条件，至少间隔30秒退出当T回水≥T设置时，停止第二档电加热；当T回水≥T设置+2℃时，停止第一档电加热；当室外环境温度≥20℃时，停止所有电加热☆保护及故障处理：所有故障点都具有时间检测延时：一般故障检测延时3秒、水流开关检测延时10秒，以防检测开关的波动1、水流开关保护在水泵起动后1分钟进行检测, 系统将持续报告故障，断电复位：a、 循环水流开关保护时除四通阀外其他全部停止工作；b、 冷却水流开关保护时仅关闭压缩机、冷却水泵，循环水泵、电加热、四通阀不停；2、电源保护时除四通阀外其他全停，持续报告故障代码，需断电复位；3、高、低压保护故障时只停相应的压缩机，水泵、四通阀不停；压缩机开机后的3分钟内低压保护将被屏蔽；60分钟内连续发生3次高压保护或低压保护，系统将持续报告故障，断电复位；4、温度传感器故障：a、循环回水、循环出水、环境温度传感器故障时除循环水泵、四通阀不关其他全停；b、冷却回水、冷却出水温度传感器故障时仅停压缩机、冷却水泵，其他不停；5、水温异常保护：a、当循环出水温度高于设定值CA（默认为52℃）时，循环出水温度过高保护，低于CA（默认为52℃）-2℃时取消；保护时除四通阀、冷冻水泵外其他全停。
b、当冷却出水温度低于设定值Cb（默认为3℃）时，冷却出水温度过低保护，高于Cb（默认为3℃）+2℃时取消；保护时仅停压缩机、冷却水泵，其他不停c、当冷却回水温度低于设定值Cd（默认为3℃）时，冷却回水温度过低保护，高于Cd（默认为3℃）+2℃时取消；保护时仅停压缩机、冷却水泵，其他不停☆压缩机防频繁起停：1、压缩机再次启动间隔时间：即压缩机停机时间不小于3分钟2、压缩机最少运行时间：即压缩机开机后至少运行3分钟，此时温控失效（故障保护，手动关机除外）☆机油预加热： 压缩机工作之前必须对油加热时间进行控制由于控制器采用上电自识别模式，因而可通过预设的机油加热时间对控制器工作进行控制，达到对油加热时间的控制，机油预加热时手操器“压缩机”标识和“电加热”标识闪烁显示此外由于手操器增设了短时间断电手动取消机油预加热功能，短时间断电后若设置了机油预加热时间，此时长按“▲▼”按键5秒则取消机油预加热，从而实现了短时间的断电，再上电时又不需要对油加热进行控制的需要正常制热时，如果机组压缩机全部待机则油加热继电器打开，当有一台压缩机运行时则油加热继电器关闭☆冬季待机防冻运行：冬季机组待机情况下为防止水管、水泵冻裂，机组满足以下条件时自动进入防冻工作：1、机组工作电源没有被切断并处于停机状态中；2、当循环水温度低于4℃时，如果环境温度低于0℃连续关机时间超过30分钟或当循环水温度低于4℃时，环境温度低于2℃连续关机时间超过60分钟，启动水泵运行。
3、当循环水温度低于2℃时，制热运行4、当循环水温度都达到10℃时，待机 注：1、待机防冻时制热指示闪烁2、防冻时压缩机的启动同正常的启动过程3、若机组处于防冻过程中需要启动投入工作则可直接按“开机”键，便可实现“无缝”切换4、满足防冻条件后，再次自动进入防冻状态☆故障代码表故障代码故障信息内容故障代码故障信息内容10通讯故障21冷却水流开关跳脱11循环回水传感器故障22循环水流开关跳脱12循环出水传感器故障23电源保护13环境传感器故障241＃压缩机高压保护14冷却回水传感器故障251＃压缩机低压保护15冷却出水传感器故障262＃压缩机高压保护17制热冷冻出水温度过高272＃压缩机低压保护18制热冷却出水温度过低29禁止运行1A制热冷却回水温度过低手操器安装尺寸图温度传感器特性表TX(℃)RNOM(KΩ) TX(℃) RNOM(KΩ) TX(℃) RNOM(KΩ)温度阻值电压温度阻值电压温度阻值电压-30150.94.6891118.273.231523.5681.315-29142.34.6721217.473.180533.4431.281-28134.24.6531316.713.128543.3261.248-27126.74.6341415.993.076553.2121.216-26119.64.6141515.303.024563.1031.184-25113.04.5931614.652.972572.9971.153-24106.84.5721714.022.918582.8951.123-23100.94.5491813.432.866592.7981.093-2295.464.5261912.872.814602.7031.064-2190.314.5022012.332.761612.6131.036-2085.484.4762111.822.709622.5271.009-1980.914.4502211.332.656632.4430.982-1876.634.4232310.862.603642.3630.956-1772.594.3952410.422.551652.2850.930-1668.804.3652510.002.500662.2100.905-1565.234.335269.5972.449672.1380.881-1461.864.304279.2122.397682.0690.857-1358.694.272288.8452.347692.0020.834-1255.704.239298.4942.296701.9380.812-1152.884.205308.1612.247711.8760.790-1050.234.170317.8422.198721.8150.768-947.714.134327.5352.149731.7580.748-845.334.096337.2432.100741.7030.728-743.104.058346.9662.053751.6500.708-640.984.019356.6992.006761.5980.689-538.993.979366.4441.959771.5480.670-437.093.938376.2001.914781.5000.652-335.313.896385.9681.869791.4530.634-233.623.854395.7431.824801.4080.617-132.023.810405.5311.781811.3640.600030.503.765415.3271.738821.3230.584129.073.720425.1301.695831.2830.569227.713.674434.9421.654841.2440.553326.433.628444.7621.613851.2060.538425.213.580454.5901.573861.1700.524524.063.532464.4251.534871.1350.510622.963.483474.2671.495881.1020.496721.923.434484.1151.458891.0680.482820.943.384493.9701.421901.0370.470920.003.333503.8291.3841019.123.283513.6951.349科技服务人类。
