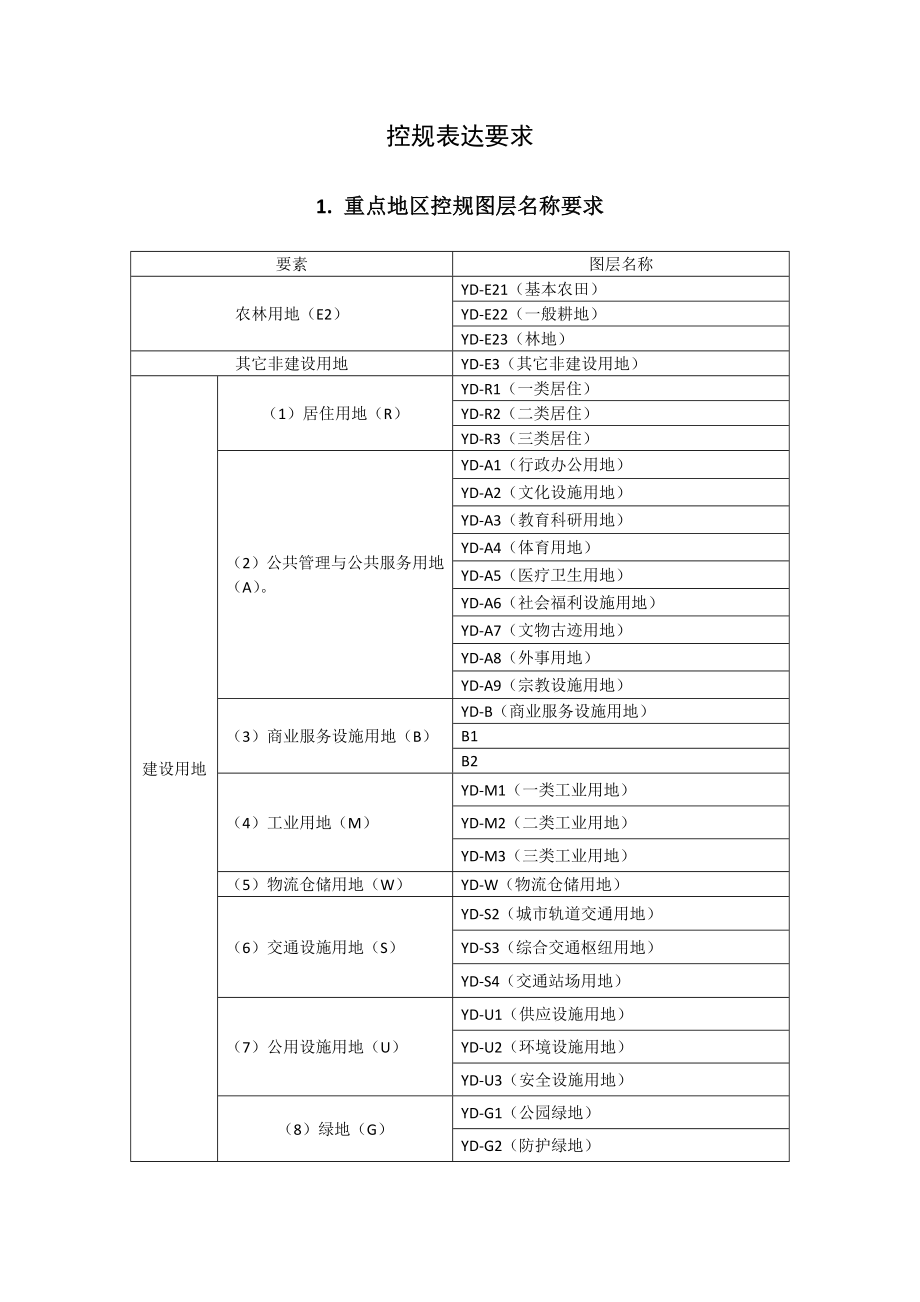

控规表达要求1. 重点地区控规图层名称要求要素图层名称农林用地（E2）YD-E21（基本农田）YD-E22（一般耕地）YD-E23（林地）其它非建设用地YD-E3（其它非建设用地）建设用地（1）居住用地（R）YD-R1（一类居住）YD-R2（二类居住）YD-R3（三类居住）（2）公共管理与公共服务用地（A）YD-A1（行政办公用地）YD-A2（文化设施用地）YD-A3（教育科研用地）YD-A4（体育用地）YD-A5（医疗卫生用地）YD-A6（社会福利设施用地）YD-A7（文物古迹用地）YD-A8（外事用地）YD-A9（宗教设施用地）（3）商业服务设施用地（B）YD-B（商业服务设施用地）B1B2（4）工业用地（M）YD-M1（一类工业用地）YD-M2（二类工业用地）YD-M3（三类工业用地）（5）物流仓储用地（W）YD-W（物流仓储用地）（6）交通设施用地（S）YD-S2（城市轨道交通用地）YD-S3（综合交通枢纽用地）YD-S4（交通站场用地）（7）公用设施用地（U）YD-U1（供应设施用地）YD-U2（环境设施用地）YD-U3（安全设施用地）（8）绿地（G）YD-G1（公园绿地）YD-G2（防护绿地）YD-G3（广场用地）2. 生成用地边界（要求闭合PL线）。
3. 必须有道路中心线与道路红线(要求连续PL线)4. 严格按照图形规则执行一）图形中，首尾相连的线段应连接成一条 pline 线图 1-13(a) 同一封闭多边形中存在重复线段（二）同一封闭多边形，不应出现重复线段禁止出现如下两种情况，如图1-13(a)、1-13(b)：图 1-13(b) 同一封闭多边形画了两遍（三）相邻多边形，邻接边连续部分必须完全重合，如图 1-14(a)：图 1-14(a) 邻接边连续部分完全重合，这种重复符合要求禁止出现邻接边连续部分部分重合的情况，如图 1-14(b)：图 1-14(b) 邻接边连续部分部分重复，不完全重合, 这种重复不符合要求（四）每一个封闭多边形中应含有且仅含一个注记点标识属性性质，且注记点的起始点(Start point)的位置应在封闭多边形内如图 1-15：图 1-15 注记点的起始点在封闭多边形内，这种符合要求（五）图形中，封闭多边形的填充色块禁止出现重叠部分,若大色块必须含有小色块，大色块和小色块应存在相邻边，且不能重叠，如图 1-16(a)图 1-16(a) 填充色块互不重叠，这种符合要求禁止出现大小色块相互重叠的情况，如图 1-16(b)。
图 1-16(b) 填充色块互相重复，这种不符合要求。
