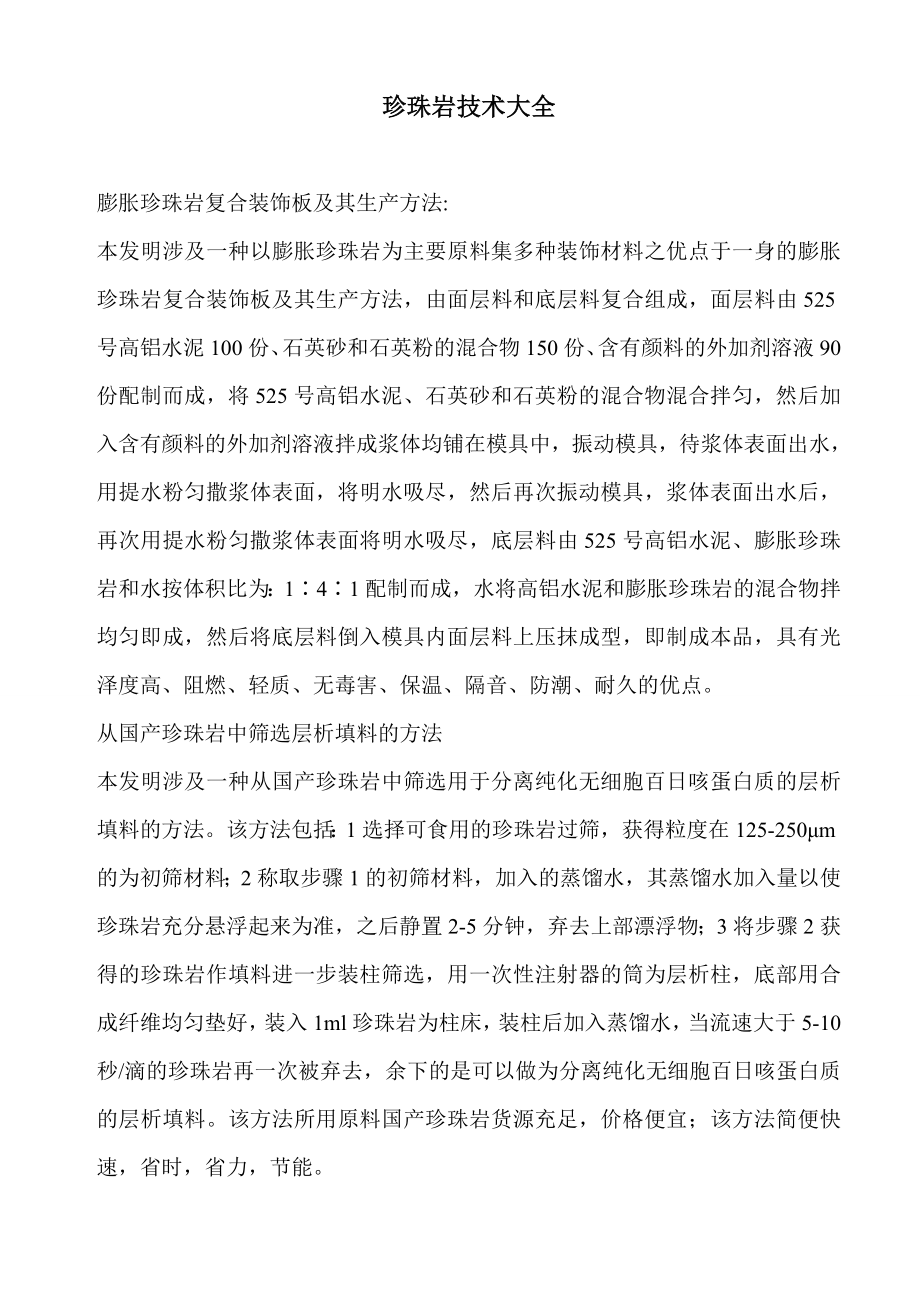

珍珠岩技术大全膨胀珍珠岩复合装饰板及其生产方法:本发明涉及一种以膨胀珍珠岩为主要原料集多种装饰材料之优点于一身的膨胀珍珠岩复合装饰板及其生产方法，由面层料和底层料复合组成，面层料由525号高铝水泥100份、石英砂和石英粉的混合物150份、含有颜料的外加剂溶液90份配制而成，将525号高铝水泥、石英砂和石英粉的混合物混合拌匀，然后加入含有颜料的外加剂溶液拌成浆体均铺在模具中，振动模具，待浆体表面出水，用提水粉匀撒浆体表面，将明水吸尽，然后再次振动模具，浆体表面出水后，再次用提水粉匀撒浆体表面将明水吸尽，底层料由525号高铝水泥、膨胀珍珠岩和水按体积比为：1∶4∶1配制而成，水将高铝水泥和膨胀珍珠岩的混合物拌均匀即成，然后将底层料倒入模具内面层料上压抹成型，即制成本品，具有光泽度高、阻燃、轻质、无毒害、保温、隔音、防潮、耐久的优点从国产珍珠岩中筛选层析填料的方法本发明涉及一种从国产珍珠岩中筛选用于分离纯化无细胞百日咳蛋白质的层析填料的方法该方法包括：1选择可食用的珍珠岩过筛，获得粒度在125-250μm的为初筛材料；2称取步骤1的初筛材料，加入的蒸馏水，其蒸馏水加入量以使珍珠岩充分悬浮起来为准，之后静置2-5分钟，弃去上部漂浮物；3将步骤2获得的珍珠岩作填料进一步装柱筛选，用一次性注射器的筒为层析柱，底部用合成纤维均匀垫好，装入1ml珍珠岩为柱床，装柱后加入蒸馏水，当流速大于5-10秒/滴的珍珠岩再一次被弃去，余下的是可以做为分离纯化无细胞百日咳蛋白质的层析填料。
该方法所用原料国产珍珠岩货源充足，价格便宜；该方法简便快速，省时，省力，节能高强度复合膨胀珍珠岩建筑材料高强度复合膨胀珍珠岩建筑材料涉及一种膨胀珍珠岩建筑材料，由氧化镁和多种无机镁盐以及膨胀珍珠岩按适当比例加水配制成料浆并利用预制模具浇铸成型为标准板材、块材或现场浇铸成型为设计形状，其模具成型工艺主要包括配制料浆、浇铸、带模养护和脱模养护等工序本发明除保有膨胀珍珠岩制品质轻和保温性能好的优点外，还具有较高的抗压和抗冲击强度，故特别适于用作建筑物墙体材料和楼地面保温层材料膨胀珍珠岩轻质砌块的制配方法本发明公开了一种膨胀珍珠岩轻质砌块的制配方法，其特征是按一定量在水泥中加入粉煤灰、石膏、添加剂和水，搅拌均匀后再加入膨胀珍珠岩粉继续搅拌，浇灌成型，养护，抽芯脱模，便得到膨胀珍珠岩轻质砌块本发明工艺简单，重量轻，消音、隔热保温，无污染，是理想的建筑材料，有显著的经济效益和社会效益珍珠岩烟囱的制做方法一种珍珠岩烟囱的制做方法，由膨胀珍珠岩粉、快硬水泥、生石灰粉、锯末、玻璃纤维布、聚乙烯醇缩甲醛胶和三乙醇胺经搅拌混合复合而成，具有重量轻、保温、防火、防水、防腐、坚固和使用寿命长等特点，可以取代砖制和木制烟囱，材料来源广泛，制做工艺简单。
多功能膨胀珍珠岩装饰吸声板及其制造工艺本发明涉及一种多功能膨胀珍珠岩装饰吸声板及其制造工艺，它是对珍珠岩矿石进行分色，进行单独膨化，加入氟硅酸、水玻璃，然后加压、干燥制成的产品，表面美观，从生产到安装成品率达９９％，５００×５００×１５ｍｍ的断裂荷载达２５—１００ｋｇ，表面不脱粉拒水膨胀珍珠岩保温层制品及其制作工艺一种拒水膨胀珍珠岩保温层制品及其制作工艺，制品含有膨胀珍珠岩３８～４２％，石膏粉２７～３１％，水泥２７～３１％以及甲基硅酸钠溶液，将其混合均匀，在施工现场将其推平、在滚子下滚压，便完成了制作，采用本发明的配方还可加工成制品运往现场便可使用，这种新型的制品具有质量轻、保温、防水等性能，而且耐碱、无毒无味，不受施工条件限制，不需场地，解决了水泥珍珠岩含水率高，易导致屋面结露和渗露以及沥青珍珠岩成本高，有毒、污染大的问题珍珠岩复合保温板本发明公开了一种建筑屋面所用的珍珠岩复合保温板，由氧化镁、氯化镁、膨胀珍珠岩、锯末以及其它辅助材料如粉煤灰等材料用水经混配成型而成，具有保温效果好、容重轻、不怕水，施工容易、抗压强度高等优点，可大量应用于各种屋面建筑一种生产泡末珍珠岩保温材料的方法一种泡沫珍珠岩保温材料生产方法,该方法生产的泡沫珍珠岩保温材料抗压强度高,不易吸湿受潮,耐磨性好,导热系数小,弥补了公知的珍珠岩保温材料的不足.该方法以膨胀珍珠岩粉为原料,以氢氧化钠和碳酸钠为助熔剂,经恒温焙烧而成所需产品.珍珠岩加热膨胀工艺及装置本发明是具有两级换热系数预热珍珠岩,喷腾煅烧、一级旋风分离的珍珠岩膨胀工艺及装置.将原来生产膨胀珍珠岩的烘干、煅烧、分离三道工序有机的衔接成一个完整的系统,配装的两级换热系统有效地利用了废气的能量,煅烧室空气夹层中设置的导流板,改善了换热效果.因而本系统热效率较高,生产Lm3膨胀珍珠岩的能耗在60000千卡以下.膨润土膨胀珍珠岩制品本发明是以膨润土作胶结材料按不同比例配制,作成膨润土珍珠岩制品,各项指标均达到国家要求标准,而吸水率大大降低.如有特殊需要强度高的制品.可按不同比例加入玉米淀粉胶,聚乙烯醇水溶液、水玻璃等.如果需要憎水时可按不同比例加入甲基硅酸钠中和后水溶液.吸水率可达20～40%,不易燃,在600度高温下不变形,不污染环境.生产工艺同普通膨胀珍珠岩制品相同.每一千立方米可节约沥青120吨,煤炭400吨,降低成本1～2万元.小颗粒膨胀珍珠岩轻型建筑材料制造工艺小颗粒膨胀珍珠岩轻型建筑材料制造工艺,用小颗粒膨胀珍珠岩作为集料,采用新的粒结剂配方,经过水玻璃喷淋和浸渍处理,制成的产品强度高、成本低,且具有隔音、隔热、耐火性能,克服了现有技术中用小颗粒膨胀珍珠岩粘合成轻质材料存在的强度低的缺点,可广泛用于建筑材料,也可以用于化工、轻工等行业.珍珠岩胶结剂一种珍珠岩胶结剂属于粘结剂类,珍珠岩保温制品是以膨胀珍珠岩为骨料,配以胶结剂制成的.常用的胶结剂有:水泥、水玻璃(硅酸钠)、磷酸盐、沥青等.但是采用这些胶结剂制成的珍珠岩制品存在着抗压强度低,吸水率高之不足.本发明以高镁矿粉为主料,卤粉水溶液为调合剂,并加入复合添加剂配制成一种新型珍珠岩胶结剂.采用本珍珠岩胶结剂可以使珍珠岩制品的抗压强度提高2～3倍,吸水率下降50%以上.珍珠岩瓷釉及制造方法本发明提供了一种以珍珠岩为主要熔剂性原料的瓷釉，所用原料均为矿物质，直接加水球磨，成本低廉，制备工艺简单。
膨胀珍珠岩不燃板材及其保温材料的制造方法本发明公开了一种建筑装饰板材和管道保温材料的制造方法它由膨胀珍珠岩、水泥和１０７胶混合加压而成，再经表面喷涂装饰，即成美观实用的制品它除具有不燃、绝热、吸音和质轻的优点外，还具有抗弯、抗折强度大、不变形、不发霉、不松散、产品可自然干燥设备和工艺简单、成本低的特点珍珠岩泡沫玻璃一种广泛用于吸音、保温的珍珠岩泡沫玻璃，用开采矿物珍珠岩过程的尾粉和生产中膨胀珍珠岩的废料，加入发泡剂、还原剂烧结而成利用废渣降低成本生产珍珠岩磨料的磨碎方法一种生产珍珠岩磨料的磨碎方法，采用有预先分级或筛分、检查筛分和上述两作业间抑或有控制筛分组成的湿式闭路球磨工艺生产珍珠岩磨料的磨碎方法，不但避免了粗粒物料在筛分作业中对细筛磨损，而且其成品亦满足了磨料对粒度级配的严格要求复合玻璃钢的新材料膨胀珍珠岩及其复合工艺复合玻璃钢的新材料膨胀珍珠岩及其复合工艺，是属建材技术用膨胀珍珠岩作为复合玻璃钢的新材料，采用四类不同工艺形式和水泥、玻璃纤维、树脂复合成玻璃钢制品，是复合玻璃钢技术的新发展在现有反映国内外玻璃钢复合材料的建材技术刊物中从来未介绍过的新发明采用珍珠岩粉、水泥等经济材料复合成的玻璃钢制品，具有比重轻、强度高、刚性好、成本低、用途广等特点，使复合玻璃钢广泛应用在车船制造、房屋建筑、体育器材、化工防腐、日用家具等方面，节约三大材料和能源。
膨胀珍珠岩蜂窝煤炉芯一种膨胀珍珠岩蜂窝煤炉芯主要由珍珠岩粉料、瓷土、生料耐火粘土、高温粘结剂、水等组成，经配料、脱模、成型干燥，焙烧以后的新型炉具有隔热保温热效率高、节能等优点，弥补了现有同类产品的一些不足，具有实用价值高温膨胀珍珠岩隔热保温材料一种高温膨胀珍珠岩隔热保温材料，主要由珍珠岩粉料、瓷土、生料耐火粘土、ＰＡ—1型高温粘结剂、磷酸盐剂、氧化镁、氧化铝、水等组成，由于采用了廉价易得的瓷土等取代相应的其他材料，能使生产出的珍珠岩隔热保温制品的使用温度达到１５００℃以上，具有极大的经济效益和社会效益，因而有很大的推广使用价值烧结膨胀珍珠岩绝热制品烧结膨胀珍珠岩绝热制品.是一种以膨胀珍珠岩为骨科肥粘土为胶结剂，加水混合后经搅拌、成型、干燥、烧结而制成的新型建筑保温材料本发明烧结膨胀珍珠岩绝热制品所采用的原料按其重量配合比为水∶粘土∶珍珠岩＝９～１０∶６～７∶５～６经过９００℃～９５０℃、８小时的烧结而成与膨胀珍珠岩其它制品或其它建筑保温材料相比具有密度小、强度高、耐高温、保温性能好、成本低的优点，是一种建筑用新型保温材料用于烤烟种植的膨胀珍珠岩混合肥料适用于烤烟种植的多种化肥与膨胀珍珠岩组成的混合肥料，以膨胀珍珠岩为载体，载体上吸附有定量的尿素、普钙、硫酸钾、硼、锰、锌、钼、铜、铁、硝酸稀土溶液。
本发明能满足烤烟种植的需要，保水性能好，施用方法简单，省工省时，成本较低膨胀珍珠岩空心砌块及其制备本发明是一种建筑用的空心砌块及其制备，特征是由膨胀珍珠岩４－１４％，工业炉渣５０－７５％，水泥２０－４０％，加适量的水组成，其制备的步骤为计量配比、混合搅拌、出料成型、自然养炉其容重为６２８－８１７Ｋｇ／ｍ3，强度达２．２４－３．９６ｍｐａ，抗冻试验符合国家标准，作墙体粉刷不起壳、不开裂采用此工艺可大量利用工业炉渣，变废为宝，减少污染，不仅有良好的经济效益，也有很高的社会效益水泥膨胀珍珠岩泡沫制品的制作方法本发明是一种以一定配比量的水泥为粘合剂，膨胀珍珠岩为轻骨料，再加入减水剂、速凝剂、引气剂等外加剂，经搅拌发泡、自然流动成型、养护制成水泥膨胀珍珠岩泡沫制品的制作方法该方法工艺简单，制品成品低、比重小、质软、易于进行漆化和表面处理，能作天花板、吸声板、室内墙面板及装饰板等，并能满足室内装修的要求憎水膨胀珍珠岩绝热制品及其制造方法一种憎水膨胀珍珠岩绝热制品及其制造方法，制品含按重量计６５－８０％的珍珠岩微粉，１９－３４％的硅酸钠等粘结剂，０．１－１％的羟基含氢硅油等憎水剂，或加合成纤维方法采用各组分经气流和喷雾混合，后经成型、干燥成制品。
制品具有低的密度和导热系数，憎水率则达９８％以上，使用温度在－７８℃－６５０℃并具有高的抗折性和韧性，所以可用于潮湿的环境中，以及又可作高温保温及低温保冷，特别适于冷热交替的设备和管导中应用，并可减少在施工中的损#O&坏塑料珍珠岩组合材料及其生产方法一种塑料珍珠岩组合材料及其生产方法这种组合材料是将重量比为２０％～４０％的塑料与６０％～８０％的珍珠岩经过粉碎、混合、加热、挤压成型等工序制作而成它可解决废旧塑料的再生利用，制作工艺简单、成本低廉这种组合材料可用来制成建筑装饰和家具所用的板材用普通珍珠岩制造弯头段保温瓦的方法本发明是一种用普通珍珠岩制造弯头段保温瓦的方法它利用了玻璃钢能加工成任意形状的特性，加工制做了胎模、外胎模、外模及内模等一套模具，用来加工制造各种规格的90°及180°弯头段保温瓦，其强度及保温性能与直管段保温瓦相同，由于采用本工艺方法能直接制造出成型的90°、180°弯头段保温瓦，在施工中省工省料，提高了施工效率而且因为弯头段是整体结构其保温性能及抗压强度均比现有拼接式结构有很大提高，填补了国内目前没有成型的普通珍珠岩弯头段保温瓦的空白一种防水保温珍珠岩制品的制备方法本发明涉及一种防水保温的珍珠岩制品的制备方法，珍珠岩保温性能稳定，价格低廉，是一种较好的保温材料，但其吸水率大，不适宜应用于潮湿环境。
本发明是在珍珠岩中加入防水剂和粘结剂，使珍珠岩表面形成防水薄膜本发明的珍珠岩制品既保温，又防水，适用温度范围广，使用寿命长，且施工简单，存放方便粉煤灰、珍珠岩轻质空心砌块本发明提供一种用粉煤灰、膨胀珍珠岩、水泥、溶解混凝土早强剂的水为原料生产的轻质空心砌块该砌块的生产方法是将原料经过干、湿搅拌均匀，振捣成型，而不经过烧结，进入养护阶段后就能使用，因此，节能、节电、节土，变废为宝，变害为益，对环境没有污染，有显著的经济效益和社会效益膨胀珍珠岩-废玻璃复合饰面板膨胀珍珠岩-废玻璃复合饰面板属硅酸盐建筑材料技术领域解决的问题是提供一种新的制造工艺，用膨胀珍珠岩、废玻璃两种性能不同的材料来制作一种经济美观、经久耐用、粘贴牢固的饰面板其基层采用膨胀珍珠岩，具有不燃、质轻、保温隔热等性能，面层采用玻璃质又具有装饰特性，其坯料的制作工艺，采用两次压制成型，再经烘干、烧结、磨光，即得成品，是一种具有多功能的新型饰面材料，适于用作建筑室内外装饰材料膨胀珍珠岩-低温陶瓷彩釉复合墙面砖膨胀珍珠岩－低温陶瓷彩釉复合墙面砖属硅酸盐建筑材料技术领域解决的技术问题是多种材料复合及快速低温烧制的新工艺主要技术特征是对墙面砖的制作采用一次加压成型，具有压力小的特点，并采用低温、快速一次烧成新工艺，生产工艺简单，节能效果明显。
本发明采用膨胀珍珠岩、陶粒或炉渣、废玻璃渣及彩色瓷釉等多种材料制作的墙面砖，实为集轻质、绝热、装饰于一体，是一种具有多功能用途的饰面材料，适用于房屋建筑珍珠岩为载体制成的肥料本发明涉及一种从膨胀珍珠岩为载体制成的肥料，它是由载体膨胀珍珠岩、植物营养元素以及起外衣作用的添加剂组成植物营养元素为氮、磷、钾及微量元素将上述三种组分根据产品的用途，作物种类设计不同类型的最佳配比，经吸附植物营养元素后，再加入添加剂，造粒制成膨化肥本发明具有疏松土壤，保水保墒，调节土温，透气供氧，价格低廉等优点，既能克服普通化肥造成土壤板结，又能降低农业成本投入，提高单位面积产量复合玻璃钢的新材料膨胀珍珠岩本发明提供了一种属于建材技术的复合玻璃钢的新材料膨胀珍珠岩，以其为主要复合材料，根据不同制品的要求采用不同的配方，或与不饱和聚酯树脂混匀作为夹层，或与熟石膏粉（或水泥）和水先制成复合用骨料、再与不饱和聚酯树脂及玻璃纤维复合，或与不饱和聚酯树脂及玻璃纤维混合复合，或同时２组或３组配方综合复合，制品具有质轻、强度高、刚性好、易成型、耐腐烂、成本低的特点，优于纯玻璃钢或其他复合材料制成的复合玻璃钢制品，适用范围广石米加固型水泥珍珠岩隔热砖制作方法本发明公开了一种石米加固型水泥珍珠岩隔热砖的制作方法,采用建筑用水泥、石米、沙，按一定比例加水混合成材料，在油压机下模具中先注入上述材料，在中层加珍珠岩，再在上面加上述材料，经油压机压制成产品。
本产品有效地解决了提高产品承压能力，防止产品破损等问题珍珠岩隔热楼板一种珍珠岩隔热楼板，其特征在于这一楼板上还有一层膨胀珍珠岩板块隔热层和一层水泥沙浆保护层，使这一楼板的三层结构浑为一体，变成一种施工易，成本低，承重力强，隔热效果好，美观耐久的隔热楼板珍珠岩板块方砖隔热防水楼板及其制造新方法一种珍珠岩板块方砖隔热防水楼板，是集沙浆隔水隔热法、板块隔水隔热法、粉末隔水隔热法和油膏隔水隔热法为一体的四合一综合方法制成的其特征在于这一楼板上还有一层结构松散的拒水隔热粉末防水层和一层膨胀珍珠岩板块隔热层以及一层方砖或水泥沙浆保护层，使这一楼板的四层结构浑为一体变成一种施工易，成本低，承重力强，隔水、隔热效果好，美观耐久免维修的的隔热防水楼板膨胀珍珠岩焙烧方法及设备本发明公开了一种用煤粉焙烧膨胀珍珠岩的方法及设备解决使用最普遍便宜的煤粉为燃料的技术问题，采用了立式旋风式燃烧室，经换热器、热风入炉，负压运行工艺稳定，产品质量好，产量高、污染小，班产可达５０—８０m３，一级品率可达８０％以上，平均煤耗在４０ｋｇ／m３以下，经济效益显著，为广泛利用和开发节能材料膨胀珍珠岩产品开辟了广阔的途径一种矿渣珍珠岩轻质保温砌块及其生产方法本发明是一种矿渣珍珠岩轻质保温砌块及其生产方法，它由珍珠岩矿渣、煤渣、水泥和水按照一定的生产工艺制造而成。
由于珍珠岩矿渣具有保温、隔热等特性，而矿渣和煤渣取材容易，所以用这两种材料生产的砌块具有保温隔热性能好、吸音效果明显等特点，它的重量轻、造价低廉、一方面减少了环境污染，另一方面提供了一种新型的建筑材料，产品适于作普通建筑墙体、框架结构中的墙体填料、围墙及简易房墙体等粉煤灰、膨胀珍珠岩制保温材料粉煤灰、膨胀珍珠岩制保温材料，是一种用于屋面保温和非承重墙的轻质建筑材料，它是用镁质水泥为胶结料，加入粉煤灰和膨胀珍珠岩制成，工艺过程中采用了预处理和包覆工艺，压制成型为制品，该保温材料可免蒸、免烧、免养护、节能利废、防水性好，与同容重的产品比较，强度提高１８～２０％膨胀珍珠岩胶结剂及其制品本发明公开了一种膨胀珍珠岩胶结剂及其制品，特点是胶结剂含有氧化镁、氯化镁、氢氧化钙和丁二烯利用该胶结剂与膨胀珍珠岩混合、搅拌、压制成型、自然干燥固化，可生产天花板、墙体砌块及大板、贴面板、地板砖以及异形保温管等测试结果表明，本发明制品的性能良好，不但抗折、抗压强度高，而且刚性和耐冲击性能好，可锯、可刨、可钉，大大提高施工和安装效率，是木制板和石膏板的最优代用品珍珠岩建筑材料及系列产品本发明涉及一种建筑用材料，它是用珍珠岩、红粘土或粘土按一定比例混合而成，其特点是轻质、抗压力强，而且导热系数小，其性能优于一般的建筑材料，其成本只是普通材料的２／５。
是一种建筑业中很有发展前途的材料三维增强珍珠岩轻质墙板本发明是以膨胀珍珠岩粉为轻骨料，以无机胶凝材料做胶结剂，采用三维增强骨架而生产的一种轻质墙板，具有强度高、重量轻、隔热、吸音、不燃、稳定性好等特性，适用于做各种房屋建筑的非承重墙，特别适用于抗震建筑复合型珍珠岩啤酒助滤剂一种以珍珠岩为主（按用量）的啤酒专用助滤剂啤酒生产过程中所含无用微粒的吸附清除主要依靠生、熟（经焙烧）蛋白土，吸附性与过滤畅通性可根据不同厂家的啤酒过滤要求灵活调整膨胀珍珠岩和生熟蛋白土用量，使产品达到国家标准，复合型助滤剂三种原料的混合重量单位调整范围为：膨胀珍珠岩４～８个单位，熟蛋白土０．５～２个单位，生蛋白土２～４个单位复合型珍珠岩啤酒助滤剂一种以珍珠岩为主（按用量）的啤酒专用助滤剂啤酒生产过程中所含无用微粒的吸附清除主要依靠主、熟（经焙烧）蛋白土，其吸附性与过滤畅通性，可根据不同厂家的啤酒过滤要求灵活调整膨胀珍珠岩和生、熟蛋白土用量，使产品达到国家标准复合型助滤剂五种原料的混合重量单位调整范围为：膨胀珍珠岩４～８个单位，生蛋白土２～４个单位，熟蛋白土０．５～２个单位，化石粉为０．２～０．５个单位，负美硅酸盐为０．０２～０．０５个单位。
用珍珠岩尾砂制作的玻璃马赛克及墙地砖用珍珠岩尾砂制作的玻璃马赛克及墙地砖，特点是利用废弃尾砂作主要原料，并选加数种辅料，配料比为：尾砂１０～１００份，方解石０～３５份，纯碱５～１５份，硝酸钠１～１０份，氟化钠２～１５份，萤石５～２０份，高硅膨润土０～２５份本发明充分利用了废物，每m2原料成本比采用硅砂类原料平均降低了１．５元，该产品各项技术指标均符合国家标准，利用该废尾砂能制作各种彩色玻璃马赛克、墙地砖、釉面砖和各种玻璃器皿香菇菇筒珍珠岩复合辅料本发明公开了一种香菇菇筒珍珠岩复合辅料，它是将２．５～３．５份（体积比）沸石粉与０．５～１．５份珍珠岩膨胀粉混合，最好是将３份（体积比）沸石粉与１份珍珠岩膨胀粉混合，香菇菇筒新配方为７２％杂木屑＋２０％麦麸＋７％香菇菇筒珍珠岩复合辅料＋１％糖，与传统配方相比减少２％石膏和５％杂木屑，成本低珍珠岩使茹筒整体保水能力增加６倍，明显提高香菇产量，幅度达６０％，菇型圆整厚实，综合效益提高２～４倍珍珠岩保温隔热砌块本发明涉及一种建筑物用保温隔热砌块，它是将松香、苯酚、烧碱、硫酸和水混合搅匀，用其与珍珠岩，水泥和水混合搅匀装入模具成型、烘干，养护即可，它具有重量轻，保温隔热效果好，施工省时省力无污染的优点，是楼顶保温隔热材料的换代产品。
一种防水珍珠岩保温板本发明属于建筑材料领域该产品以膨胀珍珠岩为骨料，加入防水、胶凝材料，经配比、搅拌、压实、烘干工序制得本发明产品重量百分比为：珍珠岩粉45—50％、水5—7％、水玻璃35—42％、促硬剂4—6％、防水剂1．５—2．5％、胶粘剂1．3—2％本发明具有容重轻、导热系数小、防水性强的特点，外形方整可裁切，质量稳定、价格低廉，是工业与民用建筑屋面和墙体保温隔热的理想材料球形闭孔膨胀珍珠岩的制造方法及产品本发明公开了一种球形闭孔膨胀珍珠岩的制造方法，它是将物料经粉碎；筛分，细度为４０—３２５目；混拌；掺入微粉重量的２０—１００％富硅材料和／或金属氧化物；预热；温度控制在４００—７００℃；膨胀；让珍珠岩微粉在８００℃≤温度≤１３００℃的若干个温度区的膨胀炉内膨胀，时间为５—２０秒，出炉膨胀后的颗粒表面呈连续平滑的球状体，球形率达８０％，不易破碎，产品闭孔率高，可达９５％，吸水率降至为３８％一种珍珠岩膨胀炉一种珍珠岩膨胀炉，是对现有立式炉的改进，它是在燃烧室上方的主炉膛的一侧又加装了一个副炉膛，主炉膛上口与副炉膛上部侧面的人口相连接，副炉膛下端装有一个漏斗状的双层水冷接料斗在主炉膛内来不及膨胀的珍珠岩砂粒，进入副炉膛后可得到彻底膨胀，因而该炉可生产大颗粒材料，既提高了产量，又提高了产品的质量，降低了生产成本，可大大提高经济效益。
含有处理过的珍珠岩的隔音瓦一种适合于在水制毡工艺中制作隔音瓦的组合物，它包括膨胀珍珠岩、纤维素纤维、和任选的第二粘接剂和矿棉珍珠岩经处理其含水量减少多功能膨胀珍珠岩吸声板及其制造工艺本发明涉及一种多功能膨胀珍珠岩吸声板及其制造工艺，它是对膨胀珍珠岩色度、颗粒级配进行分选分用或配用，把膨胀珍珠岩加入精细石灰粉、水玻璃等成分搅拌后，压制成型，室内烘干，降温出室后喷憎水剂的产品本产品功能齐全、美观、成品率高达９９％，达到国家施工标准要求一种珍珠岩装饰板及制作工艺本发明涉及一种珍珠岩装饰板及制作工艺该装饰板自上而下顺序排列为面层、纤维层、主料层、纤维层工艺：①备制板模具，②调制面料，③调制主料，④面料均摊涂在模具上，铺纤维布，⑤主料平推在纤维布上，⑥再铺层纤维布、压实，⑦上架、堆压、固化养护、脱胎取板装饰板还可包括雕面、ＰＶＣ贴皮层本发明的装饰板防火，制作简单，无污染，成本低珍珠岩混凝土掺合料本发明公开了一种珍珠岩混凝土掺合料，由珍珠岩粉和激发剂组成，其中激发剂含量<5%激发剂由水玻璃、氢氧化钠、碳酸氢钙、石膏等配比混合而成，它们之间的配比（ＷＴ）范围为：１∶０～０．３∶０～０．８∶０～２，且氢氧化钠、碳酸氢钙、石膏三者含量不能同时为零。
本发明的掺合料可在混凝土中作为水泥替代物，从而降低混凝土成本可达２０～３０％，同时可提高混凝土强度约１０～１５％，并增强混凝土耐久性聚合物改性膨胀珍珠岩及其制备方法本发明公开了一种聚合物改性膨胀珍珠岩及其制备方法，它是一种采用聚合物改性剂进行表面包覆改性的聚合物改性膨胀珍珠岩颗粒制备方法是：将膨胀珍珠岩送入转筒中，聚合物改性剂以喷雾形式从转筒另一入口随30-150℃热风送入转筒中，在膨胀珍珠岩表面形成具有一定强度的聚合物膜，并从出料口出料，获得聚合物改性膨胀珍珠岩颗粒本发明具有如下优点：聚合物改性剂完全包覆膨胀珍珠岩颗粒表面，降低了吸水率，消除了膨胀珍珠岩易吸水而降低保温性能；膨胀珍珠岩表面形成了具有一定的强度和韧性聚合物膜，解决了膨胀珍珠岩在运输和使用过程中易于破碎而使产品质量降低的问题；制备工艺简单，易于实施与控制，利于工业化推广应用有机相变材料复合膨胀珍珠岩材料的乳化法制备工艺本发明公开了一种有机相变材料复合膨胀珍珠岩材料的乳化法制备工艺，包括如下步骤：将有机相变材料和乳化剂在温度为20～100℃的水中搅拌混合，获得均匀混合的乳液；采用减压吸附工艺将获得的乳液完全吸附渗透进入膨胀珍珠岩，获得有机相变材料复合膨胀珍珠岩颗粒。
本发明具有如下优点：有机相变材料完全渗入了膨胀珍珠岩颗粒内部孔隙，相变材料经过乳化，与膨胀珍珠岩孔隙间具有较大的吸附力，有机相变材料与普通建筑材料稳定结合；经过乳化后相变材料与膨胀珍珠岩颗粒内部孔隙具有很强的吸附力，实现了高的有机相变材料掺入量，保证了相变储能骨料具有高的相变储能热容；制备工艺简单，易于实施与控制，利于工业化推广应用膨胀珍珠岩-聚氨酯复合保温板材及其生产工艺本发明公开了一种膨胀珍珠岩-聚氨酯复合保温板材及其生产工艺，它是一种以膨胀珍珠岩为骨料，采用聚氨酯为胶粘材料的板材其生产工艺是将膨胀珍珠岩送入转动的转筒中，同时将聚氨酯按一定的比例喷入转筒中，膨胀珍珠岩在转筒中不断搅动与聚氨酯雾充分接触，从出料口出料，放入一定尺寸的模具内，震动压平，在一定的温度下硬化后，进行切割，即获得了膨胀珍珠岩-聚氨酯复合保温板材本发明解决了砂浆类保温产品混合不均，质量难以控制等缺点，膨胀珍珠岩-聚氨酯复合保温板材的密度很低导热系数低保温效果好又有良好的水蒸气透过率，克服了发泡聚苯板和挤塑板水蒸气难以透过等缺点，成本低，施工方便，可以工厂化生产，质量可以有效控制玻化珍珠岩无机复合保温材料及制作方法本发明玻化珍珠岩无机复合保温材料及制作方法属于建筑材料领域，包含有水泥，细砂，珍珠岩细材，高分子玻化液，防裂纤维及发泡剂组成，水泥：15.0～89.0％；细砂：0～65.0％；珍珠岩细材：2.0～20.0％；高分子玻化液：0.1～1.5％；防裂纤维：0～1.0％；发泡剂：0～0.5％。
本发明的轻质、保温隔热气泡墙体材料可作为墙体，现浇轻质隔热保温墙体，也可以作为外墙外保温材料，在外墙表面现抹灰，墙体材料轻质，容重小，其各项指标均满足国家的相关要求，有利于环保超细膨胀珍珠岩产品及制备方法本发明公开了一种超细膨胀珍珠岩产品及制备方法，以不大于56μm(250目)的珍珠岩矿砂为原料直接经高温焙烧膨胀而成，焙烧加热方式为间接加热，焙烧最佳温度区为600～1000℃，焙烧最佳时间范围控制在1～3秒本超细膨胀珍珠岩产品是由珍珠岩矿砂直接焙烧膨胀而成，具有堆积密度小、导热系数低等优点，产品粒径≤74μm、堆积密度≤0.5g/cm3、闭孔率≥60％是一种性能优异的新型轻质填料，可广泛应用于树脂、塑料、高聚物基复合材料、新型建材、高档涂料、精细化工等等行业防水炭化膨胀珍珠岩本发明提供一种防水炭化膨胀珍珠岩，首先将石墨粉和染色剂按重量比为1∶1.5-2.5配比，得到炭化原料；再将防水剂、水和所述炭化原料按重量比为1∶7-9∶0.15-0.25配比，并混合均匀，制得防水炭化混合物；然后，将所述防水炭化混合物均匀喷洒于膨胀珍珠岩上，再将所述膨胀珍珠岩晾干或烘干，即得防水炭化膨胀珍珠岩；所述膨胀珍珠岩和所述防水炭化混合物的重量比是3∶0.9-1.1；所述防水剂是抗老化有机硅防水剂；所述抗老化有机硅防水剂内添加有微量惰性元素。
该膨胀珍珠岩经防水处理后彻底解决了膨胀珍珠岩易吸水的问题，其具有较强的亲和力，而且，膨胀珍珠岩经炭化处理后增强了自身的抗压强度；其制备工艺简单，造价低廉，是一种理想的建筑保温材料一种用膨胀珍珠岩替代粘土的制砖方法一种用膨胀珍珠岩替代粘土的制砖方法，其特征在于按以下原料配比以及工艺步骤制取：(1)原料及重量百分比：膨胀珍珠岩64.2％；氧化镁8％；木质纤维5％；氟硅酸钠0.5％；铝粉0.2％；甲基纤维素醚0.1％；改性泡化碱20％；防水剂2％；(2)工艺步骤：①将膨胀珍珠岩、甲基纤维素醚、铝粉、氟硅酸钠、氧化镁混合搅拌7分钟；②在进行上述①的同时，将木质纤维、改性泡化碱、防水剂混合搅拌10分钟；③将上述①和②所得的混合物再次混合，搅拌15分钟；④将上述③所得混合物成型制成砖坯；⑤将上述④所得砖坯烘干；⑥最后经冷却得成品本发明用膨胀珍珠岩替代粘土既能节约大量耕地资源，又能获得高强度、高品质、环保、绿色、优质建筑用砖双层钢网矿棉珍珠岩夹芯复合轻质墙板一种双层钢网矿棉珍珠岩夹芯复合轻质墙板，其上面层和下面层分别为双层钢网，中间芯层由珍珠岩条板、矿棉条板、珍珠岩条板复合构成，上面层双层钢网和下面层双层钢网将复合的中间芯层夹紧连接固定成网架芯板。
本发明容重轻，保温、隔热、抗震、吸音效果好，无毒无放射性，坚固耐磨，不开裂，节能降耗，是理想的防火建材和环保建材利用膨涨珍珠岩生产金属门用轻质防火填充料及制备方法本发明公开了一种利用膨涨珍珠岩生产金属门用轻质防火填充料及制备方法，它包含膨涨珍珠岩、氧化镁、硫酸镁、熟石灰、水溶性粘接剂、防水剂，容重在200～300kg/m3之间，各成份按重量百分比的配比分别为：膨涨珍珠岩45～65，氧化镁15～25，硫酸镁5～15，熟石灰0.5～4，水溶性粘接剂2～5；采用上述技术方案后，生产的制品具有机械强度高、重量轻、耐火等级高、吸声隔音效果好、耐候性强、隔热保温节能、生产简便、无毒无害无放射等优点；该制品可广泛应用于金属门行业、建筑材料行业以及相关行业膨胀珍珠岩陶瓷水洗球的制备方法本发明提供一种膨胀珍珠岩陶瓷水洗球的制备方法，包括配料、成型和烧成，其特征在于：将粒度为0.1～3mm的膨胀珍珠岩40～97wt％与结合剂3～60wt％，按上述比例混合制备成均匀的膨胀珍珠岩陶瓷粉料，再将膨胀珍珠岩陶瓷粉料做成水洗球坯体，坯体干燥后再在500～950℃的温度烧制1～6小时，制得膨胀珍珠岩陶瓷水洗球本发明通过玻璃粉或泡沫玻璃结合膨胀珍珠岩生产陶瓷水洗球，其密度随结合剂加入量的增加而增加，通过控制结合剂的加入量、温度和烧制时间控制制品的密度和强度，达到提高制品耐磨性能的目的，制得的水洗球孔径内外分布均匀，其强度和耐磨性能是普通陶瓷水洗球的10到20倍，且工艺简单，生产成本低，经膨胀珍珠岩陶瓷水洗球洗过的布料花纹立体感强，美观。
一种多孔镁-膨胀珍珠岩复合材料的制备方法本发明涉及一种多孔镁-膨胀珍珠岩复合材料的制备方法，特别是涉及一种以石蜡为隔离通孔剂、以开孔珍珠岩为支撑体、使用真空渗流手段使得金属镁或镁合金渗流到支撑体间隙中而制备金属-无机非金属复合材料的方法以固体石蜡、液体石蜡和石油醚为原料对珍珠岩表面处理，利用裂化、炭化产生的还原气氛，隔离了有天然泡沫玻璃之称的珍珠岩与Mg生成Mg2Si的反应该有机物作为隔离剂，解决了金属Mg或AZ91镁合金与天然多孔玻璃复合制备多孔镁或泡沫镁复合材料过程中、使用无机隔离剂埋下腐蚀隐患等问题所获得的复合材料绝对密度范围为0.79g/cm3～1.01g/cm3、相对密度范围为0.45～0.56玻璃钢憎水珍珠岩保温管本实用新型公开了一种玻璃钢憎水珍珠岩保温管，由三层构成，第一层为管，管的外部粘接有憎水珍珠岩层，憎水珍珠岩层的外部包敷有玻璃钢外壳层；第二层、第三层的厚度依管径的大小而定它具有耐高温、防腐蚀等特点，适用于各种保温管道使用珍珠岩聚氨酯复合强化板本实用新型涉及一种保温、隔音材料结构制品它包括颗粒状膨胀珍珠岩、聚氨酯泡沫塑料框将保温性能好的颗粒状膨胀珍珠岩填充在塑料矩形袋中，然后热合封口。
将塑料矩形袋安装在聚氨酯泡塑料框中，塑料框中的珍珠岩袋可以是二袋，也可以根据需要放置多袋、泡沫塑料框外包有一层塑料薄膜珍珠岩袋与泡沫塑料框复合在一起，可固定珍珠岩塑料袋，使其具有规整的外形，并可防止塑料袋破损和泄漏，同时提高了整体强度，便于搬运珍珠岩保温管预制连续成型机本实用新型公开了一种涉及珍珠岩保温管预制连续成型机，如沥青珍珠岩保温，解决了预制管上保温层连续成型的问题；它是在预制管（３）的前进方向上，设同步传动地两循环模压弧形履带（９，２），于滑道（１２，２６）内由开口逐渐合拢呈筒状，把预制管扣合于内；于履带端、预制管之上方设进料斗（５），又于从动轮总成上设有进料调节总成（１１，２８）；本机适于Ф４８～１５９毫米管体，能与其它程序作业机械配套，涂料、预制管、成型和外缠绕装置可形成一条龙机械化作业线，提高效率，保证质量珍珠岩树脂夹克保温管本实用新型属于油田输油管道中的一种保温管；当前石油远距离的输送所采用的金属管道保温由于结构不合理，材质热导系数较大，不能取得较好的保温和防腐的效果该保温管是由金属钢管１，保温层主体２，玻璃丝布保护层３、沥青防腐层４、低压聚乙烯薄膜保护层５组成，它是用一个空心圆筒状的保温层主体件，紧包着钢管制成的，而主体件材质是用Ｅ４４型环氧树脂兑入固化剂，经调合后倒入珍珠岩颗粒中搅拌成的一种珍岩树脂。
膨胀珍珠岩空心砌块一种质轻价廉、隔热、消音、施工方便的膨胀珍珠岩空心砌块、中间平面有两个或多个斧状腰形的空洞，主料膨胀珍珠岩渗入水泥、石粉、皂性液体减阻剂，采用以震为主以压为辅的方法成型，特别适合做高层建筑物的内墙体膨胀珍珠岩芯材复合外墙板一种膨胀珍珠岩芯材复合外墙板，由承重层１、夹芯层２、保护层３复合而成，其承重层和保护层为普通混凝土或轻骨料混凝土，夹芯层２是用至少一层塑料薄膜包裹膨胀珍珠岩制成，夹芯层２用编织物包边这种外墙板的生产施工工艺与其他复合外墙板相同，夹芯层的厚度可随外墙板所需要的热阻值而变化，其保温性能与岩棉板、聚苯泡沫板相近，但每平方米的价格可降低一半以上膨胀珍珠岩圆孔隔墙板膨胀珍珠岩圆孔隔墙板为矩型，在板的中间沿长度方向分布有通长的圆孔，在板的两长边有凸榫和凹槽，其特征是：以膨胀珍珠岩为主要材料，添加轻烧粉、滑石粉、赤叶盐粉及粘结剂混合而成，在距板的上、下面层５毫米处各铺一层玻璃纤维丝，在板的四角各留有裁口，板的容重只有７５０ｋｇ／m3，强度高且具有防腐、防火、隔音、不变形等优点，能锯、刨、钉，表面还可油漆粉刷、贴面砖和瓷砖，是一种价廉且实用的新型建筑构件纤维增强水泥珍珠岩圆孔隔墙板本实用新型的纤维增强水泥珍珠岩圆孔隔墙板为矩形板体，由上下面层、裁口、接缝企口和芯体圆孔组成，其特征是：采用增强水泥珍珠岩为基材制做成矩形板体，距板体的上下面层４毫米处设置纤维网，在长边框中放置有Φ４的冷拔钢筋，板体中部设有直径为４４毫米的排列圆孔。
该板可代替现有的内隔墙板，具有轻质高强、防水、防火的特点，并可锯可割钢筋混凝土珍珠岩复合墙板本实用新型提供一种由钢筋混凝土外层（３）、保温层（４）和钢筋混凝土内层（６）所组成的复合墙板保温层（４）是珍珠岩的，其厚度为１００毫米复合墙板的总厚度为２８０－３００毫米保温层（４）的两侧包有塑料薄膜（７）本实用新型的保温性能相当于４９０毫米的粘土砖墙本实用新型可利用原来生产“８０Ｇ７”通用图的单一材料轻骨料混凝土墙板的钢模板，墙板的安装工艺不变本实用新型通过调整混凝土等级和配筋可用于多层住宅和高层住宅珍珠岩型炕砖珍珠岩型炕砖,上部纵向有管形内烟道，横向有通烟孔，各型炕砖之间有连接管连接用不同方法连接，可以分别组成“连洞炕”或“回洞炕”型砖下部有拱形减重口，以减轻其重量该型炉砖由珍珠岩颗粒、轻烧氧化镁、卤水和竹板条混均，压制而成其优点是，原料易得，加工工艺简单；块大体轻、施工方便省时，搭成之火炕不用烧即可使用这种型砖最适宜楼层搭炕聚氨酯与珍珠岩复合保温管壳一种新型聚氨酯与珍珠岩复合保温管壳，是现有保温材料的系列产品，采用珍珠岩无机材料，按一定的材料配合比例，经搅拌筛分成型养护成内层管然后外层利用聚氨酯泡沫塑料发泡复合在珍珠岩的外壳上，比现有技术的保温材料大有价格低、耐高温、施工简便、成型好，导热系数小、强度高、粘接力强、吸水性甚微等优异特性，并且保温结构外表可整洁光滑、能够与周围环境协调，适合于高、中温热力管道的保温采用。
沥青珍珠岩连续拌合机本实用新型涉及一种沥青、珍珠岩连续拌合机它是在筒式混合器10上有与体下端连通的环形腔7，环形腔7与输送沥青的管2连通，腔外有加热层6；珍珠岩料斗1与混合器连通，在料斗1出口处设有由电机带动的螺旋器14，其中螺旋器轴11通过混合器10与电机传动轴连接在混合器之下有装在螺旋器轴11上的混合甩料斗3，该料斗体外也有装在电机轴外壳上的加热层5；料斗3周围、之下有收集料斗12采用本拌合机可连续生产，提高拌合效率，且混合均匀，珍珠岩破碎少一种膨胀珍珠岩焙烧设备本实用新型公开了一种用煤粉焙烧膨胀珍珠岩的方法及设备解决使用最普遍便宜的煤粉为燃料的技术问题，采用了立式旋风式燃烧室，经换热器、热风入炉，负压运行工艺稳定，产品质量好，产量高，污染小，班产可达５０－８０m3，一级品率可达８０％以上，平均煤耗在４０ｋｇ／ｍ３以下，经济效益显著，为广泛利用和开发节能材料膨胀珍珠岩产品开辟了广阔的途径水玻璃珍珠岩节能保温复合板块本实用新型为一种节能保温复合板块，其特征是利用混凝土或砌砖作为基体，在基体的粘合面上有一层水泥浆，然后附着一层水泥砂浆，水泥砂浆粘合着水玻璃珍珠岩板具有保温性能好，造价低廉，强度很高的优点。
燃煤气化燃烧珍珠岩膨化炉本实用新型提供一种燃煤气化燃烧珍珠岩膨化炉，其主要技术要点是：在膨化炉炉膛下部安装有热煤气燃烧器，炉旁的地坑内有煤气发生炉，将燃煤先在煤气发生炉内转化为热煤气后直接安装在炉膛下部的热煤气燃烧器在炉膛内燃烧，可使炉内热煤气燃烧充分，火焰燃烧温度和喷射长度灵活可调，燃耗低，消除烟尘污染，降低生产成本，操作维修方便，运行安全可靠水泥珍珠岩空心砌块本实用新型是一种新型墙体砌块，该墙体砌块为扁形正六面体、砌块内有平行的通孔，与通孔平行的一侧边有凹槽，另一侧边有与凹槽对应的凸缘，砌块由水泥灰浆和珍珠岩粒料拌和成型这种水泥珍珠岩空心砌块抗压强度高，保温性能好、使用方便，成本也低，适于北方及高层建筑物使用预制憎水珍珠岩保温管本实用新型是一种预制憎水珍珠岩保温管，主要用于各种热网工程，属于供热设备它主要是由钢管（１），保护壳（２），憎水珍珠岩（３）和防腐层（４）组成其钢管（１）上有防腐层（４），防腐层（４）的外层装有憎水珍珠岩（３），憎水珍珠岩（３）外包有保护壳（２）本实用新型与现有技术相比，具有成本低，保温层整体无缝，无大气污染，化学稳定性好，防水、耐温高，强度高，保温性能好，可用于蒸汽管网或直埋，适用范围广，可机械化生产等优点。
是目前热网工程中理想的换代产品珍珠岩轻质砌块一种珍珠岩轻质砌块，它由内壁、外壁、连接肋构成，其特征是在小孔的长方形上方四周呈阿尔壁或弧形，阿尔壁上的弧形与底线交点的切线之间夹角为３０—５０度，长方形上方四周斜度均匀相等本实用新型重量轻，消音，隔热保温，施工方便，墙体牢固，是理想的建筑材料珍珠岩铁网轻质墙板本实用新型提供了一种珍珠岩铁网轻质墙板，该墙板以普通水泥、膨胀珍珠岩为主料，中间排列若干空心孔，在空心孔和板面之间固定由铁线和铁丝网组成的加强层该轻质墙板主要用于建筑物的隔墙板，具有重量轻、抗折、抗冲击强度高、隔音、保温、防水性好，能锯、能刨、能钉、能钻，施工方便，板面平整，可直接刮腻子等优点，且成本低，利于大规模生产，并可降低房屋造价，提高房屋有效使用面积珍珠岩膨胀炉用消烟除尘装置本实用新型公开了一种珍珠岩膨胀炉用消烟除尘装置，它由引风机和水池组成，引风机进口接旋风分离器上口，出口置于水面下水池（５）为封闭圆柱体引风机（１）出口中轴线距水面和内壁各为５至２０厘米设有限位水管（９）和排污阀门（１０），横向和纵向喷淋水管（４）、（８）以及与烟囱（７）连通的气管（６），烟气和水流一起旋转运动，烟尘旋落池底由排污阀排出，经烟囱抽入大气空间的烟气呈白色。
易拉罐珍珠岩隔热砖易拉罐珍珠岩隔热砖，是利用废旧的易拉罐或其它金属罐装入膨胀珍珠岩这一隔热系数最高的隔热材料，然后再浇上一层水泥作保护层，成为一种隔热系数最高、重量轻、强度大、不易断裂的，广泛适用于建筑物楼面、楼顶、室内隔墙等作隔热隔音的新型材料且有收旧利废，美化环境，改善环境的重大意义立式珍珠岩膨胀炉本实用新型公开了一种基本不结炉的立式珍珠岩膨胀炉，其冷却带炉体是用钢材制造的充满流体介质的箱体，该箱体形状为双圆环柱体，内外环壁之间上下口被封闭，壁间充满水，外壁侧面开有进水口和出水口，内壁包围焰气和物料空间由于不间断充入冷水和排出热水，冷却带炉体内壁面温度低于３００℃，大大减少结炉面积和厚度，能够提高产品质量和产量，节省维修能耗和资金，从而 显著提高企业的经济效益珍珠岩防水防腐防震阻燃保温隔音建筑板本实用新型为一种珍珠岩防水防腐防震阻燃保温隔音建筑板，属于建筑切块本珍珠岩防水防腐防震阻燃保温隔音建筑板是由矩形箱体和膨胀珍珠岩构成；箱体为一矩形，上设有一箱盖，箱体的三个侧面和箱盖上都开有凹槽或凸榫；箱体的正反两面分别做有若干竖槽；箱体内设有若干筋板；在箱体内的筋板之间充添膨胀珍珠岩；箱体和箱盖是由阻燃性ＰＶＣ塑料铸塑而成。
本板具有良好的防水、防腐、防震、阻燃、保温及隔音等功能一种硬质珍珠岩水平旋转膨化炉本实用新型涉及到一种硬质珍珠岩水平旋转膨化炉，由煤炉、膨化炉、料仓、引风机、旋风除尘器组成，膨化炉为水平设置膨化炉还连结带夹套的预热炉夹套内壁随膨化炉旋转本实用新型的膨化炉利用旋转速度和与水平面倾斜角度可控制膨化过程珍珠岩的容重，达到设计要求，这种硬质珍珠岩可以制做各种混凝土的填料，减轻建筑物自重，达到保温节能效果钢丝网架膨胀珍珠岩复合墙板本实用新型公开了一种钢丝网架膨胀珍珠岩复合墙板，其特点是以三维空间焊接钢丝网架１做骨架，以无机胶胶结膨胀珍珠岩或蛭石３、外裹定向玻璃纤维网格布４做芯条填充，而制成的复合芯板，芯板两面喷抹水泥砂浆２后制成的轻质墙板，其防火性能达到Ａ级，具有质轻高强抗震、保温、隔音、抗菌耐腐蚀、施工方便等诸多优点憎水珍珠岩聚苯石膏隔墙板本实用新型憎水珍珠岩聚苯石膏隔墙板，在板体的上、下层（１）内掺入了憎水珍珠岩；在板体中间层（２）加入了聚苯泡颗粒这种墙板可用墙板成型机和手工生产墙板原料简单、成本低，抗压、抗折强度高、表观容重小于７５０kg／m３，浸水２４小时吸水率小于２５％，隔热、隔声、抗震性能好，且阻燃、防火，具有可钉、分锯易施工安装的特点。
适合建筑物的非承重内墙隔断以及分户、分室隔断珍珠岩膨胀炉用煤粉燃烧器一种珍珠岩膨胀炉用煤粉燃烧器，是在一个均压包的下部周围连接有数根向上的喷粉管，均压包底部中央连接有煤粉主供管，均压包顶面中央也装有一根喷粉管，该喷粉管上装有一个燃油点火盘本实用新型燃烧充分，能耗低，污染小，便于调节，可大大提高生产效率复合高效珍珠岩保温板本实用新型提供一种复合高效珍珠岩保温板，解决了传统保温材料强度低，吸湿、保温效果差、成本高的缺点，采用上下两层憎水珍珠岩板构成基体，上下两层板间铺设一层铝箔，整个基体外表包裹一层玻纤布后涂刷水泥浆而成，整个板体不吸水，保温性能稳定，保温隔热效果好，强度高，成本低，自重轻，经济效益明显膨胀珍珠岩空心砌块膨胀珍珠岩空心砌块，用由水泥、珍珠岩、煤渣、粉煤灰、添加剂形成的膨胀珍珠岩材料制成，有两孔，空心率４０—４４％本实用新型用膨胀珍珠岩材料构成，重量轻、强度高、隔音隔热效果好、吸水率低、表面附着力强，运输施工方便省力、成本低本实用新型可用作框架结构、框剪结构填充墙，包括外墙和内隔段墙，对于温度条件要求较高和老房加层均有较好效果，对２５层及以上的高楼及３０层的裙楼都能使用轻型珍珠岩保温板本实用新型涉及一种轻型珍珠岩保温板，属建筑工程保温隔热材料，包括珍珠岩板和包裹层，珍珠岩板是由珍珠岩散料，按１．７５∶１至２∶１的压缩容积比压制而成，包裹层为具有良好伸缩性和柔韧性的纸张，包裹层用粘接剂粘贴于珍珠岩板的表面，并将珍珠岩板全部包裹起来。
本实用新型的优点是保持了珍珠岩散料所具有的优良的保温隔热性能和容重低的特性，而且抗压强度好，整体平整外形规范，增大了珍珠岩材料的适用范围一种珍珠岩膨胀炉一种珍珠岩膨胀炉，是对现有立式炉的改进，它是在燃烧室上方的主炉膛的一侧又加装了一个副炉膛，主炉膛上口与副炉膛上部侧面的入口相连接，副炉膛下端装有一个漏斗状的双层水冷接料斗在主炉膛内来不及膨胀的珍珠岩砂粒，进入副炉膛后可得到彻底膨胀，因而该炉可生产大颗粒材料，既提高了产量，又提高了产品的质量，降低了生产成本，可大大提高经济效益结构用增强憎水膨胀珍珠岩芯板一种结构用增强憎水膨胀珍珠岩芯板，为矩形板体，其特征在于：矩形板体由膨胀珍珠岩颗粒做骨料堆积而成，膨胀珍珠岩颗粒的表面上附着有一层憎水层，膨胀珍珠岩颗粒相互接触的界面上有一层无机胶粘层，膨胀珍珠岩颗粒之间有气孔本实用新型刚度大，强度高，变形小，抗震性能好；导热系数仅为普通混凝土的1/3；吸声系数为0.33—0.68，耐火性能好，无毒、无味、不含放射性物质；使用方便，可减轻结构自重，不仅可用于节能建筑屋面楼盖、墙体，也可用于管道保温水泥面珍珠岩复合板本实用新型提供一种水泥面珍珠岩复合板，它由两个水泥面层、两胶粘层及设在胶粘层中间的珍珠岩芯、板材端部连接用的插口和插芯构成，其优点是：板材自重轻，隔声性能好且长久，板材连接简单牢固，保温性能好，表面耐候性高，表面平整光洁，不经抹灰可达到内外成品墙质量标准。
防水吸音珍珠岩装饰板本实用新型提供一种建筑装饰板的制作技术，具体地说是一种防水吸音珍珠岩装饰板加工技术，其结构是由珍珠岩颗粒、胶粘剂、中间加强筋和上下表面装饰层构成，珍珠岩颗粒通过胶粘剂粘接在上表面装饰层、中间加强层和下表面装饰层之间本实用新型的防水吸音珍珠岩装饰板和现有技术的岩棉装饰板、石膏装饰板相比，具有原料易得、结构简单、易于加工、成本低廉、比重轻、防火、防潮、隔音效果好、机械强度高、长久使用不变形不脱落等特点，是室内外装饰首选装饰板材，因而，具有很好的推广使用价值泡沫珍珠岩一种用于高温设施保温的泡沫珍珠岩，是由泡沫塑料和膨胀珍珠岩构成，其特征是：珍珠岩保温层是低密度的膨胀珍珠岩制品并且与泡沫塑料紧密地粘接为一体，能够对800℃以下的高温设施进行隔热保温隔热保温时珍珠岩保温层置高温设施一侧阻隔高温，将二者的粘接界面的温度降低至泡沫塑料的耐热范围之内，充分发挥了各自的优点、弥补了缺点降低了保温造价、延长了使用寿命新型的珍珠岩吸声板一种新型的吸声板，包括由吸声材料制成的板形主体，其特征在于：在所述的板形主体内设有与其两侧平行的金属网，该金属网的经纬丝的交点相互焊接在一起本实用新型的优点是：其加强网的经纬之间焊接在一起，可采用现成的焊接钢网或焊接铁网，网格的尺寸一致，形状固定，生产中容易定位，提高了产品的整体强度。
采用膨胀的珍珠岩制作板体，不需要制作吸声孔，简化了生产工艺，降低了生产成本穿孔珍珠岩吸声板本实用新型公开了一种穿孔珍珠岩吸声板该穿孔珍珠岩吸声板包括珍珠岩板，其特征在于，所述珍珠岩板上设有凹陷所述凹陷为圆孔所述珍珠岩板中间设有加强筋层所述加强筋层为钢丝网或纤维网本实用新型结构简单、加工容易、成本低廉、重量轻、强度高、不易变形，且极大地增加了有效吸声面积、隔音效果极佳，是室内外装饰首选装饰板材，推广使用价值极高珍珠岩降温下料装置本实用新型提供一种珍珠岩降温下料装置，该装置包括降温器、一级降尘下料器和二级降尘下料器，所述降温器出口端连通所述一级降尘下料器，所述一级降尘下料器上部设置有管道一端，所述管道另一端连通所述二级降尘下料器，所述二级降尘下料器上部设置有排气口，所述一级降尘下料器下部设置有主出料口，所述二级降尘下料器下部设置有辅下料口该装置结构简单，构思巧妙，设计科学，使用方便，具有环保无污染的优点，解决了珍珠岩企业灰尘污染严重的问题，同时，大大提高了珍珠岩成品的出。
