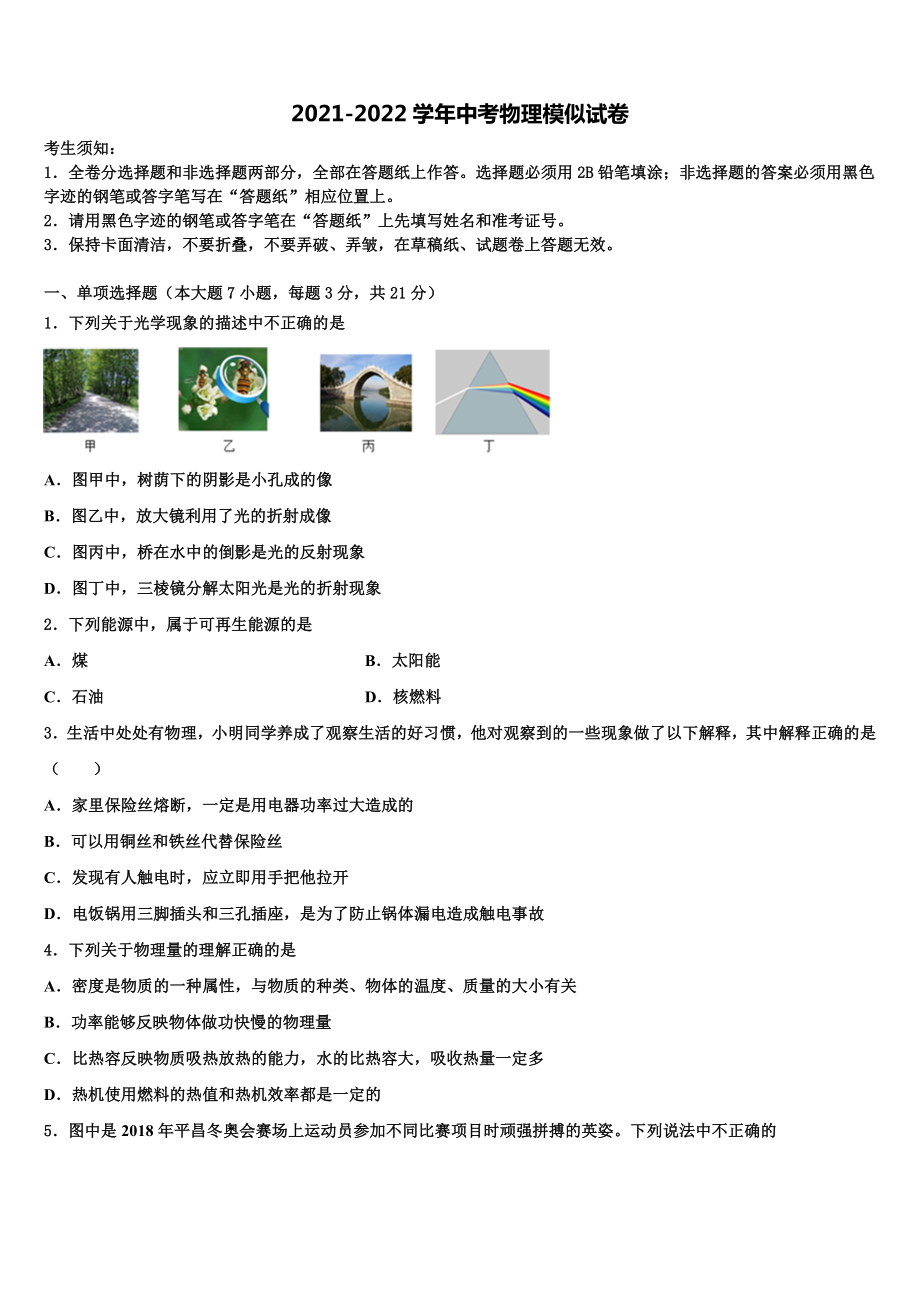

2021-2022学年中考物理模似试卷考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效一、单项选择题（本大题7小题，每题3分，共21分）1．下列关于光学现象的描述中不正确的是A．图甲中，树荫下的阴影是小孔成的像B．图乙中，放大镜利用了光的折射成像C．图丙中，桥在水中的倒影是光的反射现象D．图丁中，三棱镜分解太阳光是光的折射现象2．下列能源中，属于可再生能源的是A．煤 B．太阳能C．石油 D．核燃料3．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）A．家里保险丝熔断，一定是用电器功率过大造成的B．可以用铜丝和铁丝代替保险丝C．发现有人触电时，应立即用手把他拉开D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故4．下列关于物理量的理解正确的是A．密度是物质的一种属性，与物质的种类、物体的温度、质量的大小有关B．功率能够反映物体做功快慢的物理量C．比热容反映物质吸热放热的能力，水的比热容大，吸收热量一定多D．热机使用燃料的热值和热机效率都是一定的5．图中是2018年平昌冬奥会赛场上运动员参加不同比赛项目时顽强拼搏的英姿。
下列说法中不正确的. A．甲图中：速度滑冰运动员滑冰时，冰面在冰刀的压力下稍有熔化，能减小摩擦B．乙图中：自由滑雪空中技巧运动员在空中加速下落过程中，重力势能转化为动能C．丙图中：运动员将冰壶推出后，冰壶继续滑行是因为惯性作用D．丁图中：花样滑冰运动员在冰面上沿曲线匀速滑行，运动状态不断变化6．在木棒的一端缠绕一些铜丝做成简易密度计，将其放入盛有不同液体的烧杯中，它会竖直立在液体中，由观察到的现象可以判断，下列烧杯中的液体密度最大的是（ ）A．A B．B C．C D．D7．下列数据中，符合事实的是A．家用台灯正常工作时灯丝中的电流约为2AB．夏天室内的最高气温可达50℃C．一名普通中学生的质量约为500kgD．正常人lmin的心跳约70次二、填空题（本大题7小题，共21分）8．小明同学家的电能表如图所示，则小明家已消耗的电能为_____kw.h，小明发现他家只使用一只电水壸(其他用电器关闭)时，观察到电能表转盘3min转过100转，电水壸工作时的实际电功率为_______W．9．如图所示是奥斯特实验的示意图．接通电路后观察到的现象是_____，由此实验得到的结论是_____．如果移走小磁针，该结论_____ （选填“成立”或“不成立”）．10．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙。
均填“大于”“等于”或“小于”)11．如图为小明家里的电能表“220V 5(10)A 3000r/kW•h”，他家允许同时长期工作的用电器最大总功率为_____kW．若只让一只台灯工作，电能表2min转了5转，则这只台灯的功率是____W．12．将一个木块放入盛满水的烧杯中，静止时如图所示，从烧杯溢出水的重力为5N，则木块的重力大小为_____，这个过程中，容器对水平面的压力将_____（选填“增大”、“不变”或“减小”）若将这个木块放入盛满酒精的烧杯中，木块静止时从烧杯溢出酒精的重力为 _____ρ木＜ρ酒＜ρ水）13．如图所示，现在很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，拍摄时路上的行人和车辆与镜头的距离满足的条件是_______；在夜间为了拍出依旧清楚的画面，可以利用摄像头周边的多点______(选填“红外线”或“紫外线”)进行补光．14．寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗 侧，使玻璃变模糊，水蒸气变成水珠会 热量三、作图题（共7分）15．如图甲所示是小明瞻仰烈士山英雄纪念碑时拍摄的照片，图乙中A′是拍摄时纪念碑碑顶所成的像，请你根据凸透镜成像的光路图确定：纪念碑碑顶位置A；左侧焦点F的位置．16．在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F1的力臂L1．17．完成如题图所示的光路图。
四、实验题（本大题共5小题，共20分）18．在“探究感应电流产生条件”的实验中，蹄形磁铁放在水平实验台上，导体AB悬挂在磁体的磁场中，位置关系如图所示．（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，灵敏电流计指针_____（选填“会”或“不会”）发生偏转；（2）闭合开关，若保持磁体不动，导体AB向右水平运动，灵敏电流计指针向左偏转；要使灵敏电流计的指针向右偏转，导体AB应向_____水平运动：（3）闭合开关，若保持导体AB不动，可以将磁体_____（选填“上下”或“左右”）移动，灵敏电流计的指针会发生偏转．19．小铭和小群利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω.（1)小铭根据图甲所示的电路图，将图乙中的实验器材连接成实验电路，小群在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小铭改接①请在接错的那根线上打“×”；②另画一根导线，使电路连接正确；（________）③正确连接电路后，闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，产生这种现象的原因是：__________________。
2)小铭将电路改接正确后，闭合开关，调节滑动变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指针如图丙所示，则电流表的读数是______A，连入电路的电阻R消耗的电功率是_______W3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向________（选填“左”或“右”）移动：当定值电阻为25Ω时，应移动滑动变阻器滑片使其接入电路的阻值为_______Ω4）利用该实验装置还可以测未知定值电阻的阻值，实验中需多次移动滑动变阻器的滑片，多次实验的目的是____________________20．小明和同学们在探究“电流与电阻关系”的实验中，所用的器材有：三节干电池，5Ω、10Ω、15Ω、20Ω的电阻各一个，滑动变阻器、电流表、电压表、开关各一个，导线若干请你和他们一起完成实验1）小明选用器材时发现电流表指针如图甲所示，接下来他应该进行的操作是_____2）小明迕成如图乙所示的电路，连接有一处错误，请你帮他找出错误，在错误的导线上划“×”，并画出正确的连线3）请你在图丙虚线框内帮助小明设计一个记录实验数据的表格（______）（4）在实验中，移动滑动变阻器的滑片使15Ω定值电阻两端的电压为2V不变，并记录电流表示数。
当用20Ω的定值电阻替换15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，请你分析其中的原因是_____（5）完成该实验后，利用上述器材还可以进行哪些实验，请你列举两例：①_____；②_____21．a、b 两组同学用如图甲所示的装置进行“观察水的沸腾”的实验．（1）在图甲装置中，存在的错误是______________．（2）水沸腾时温度计的示数如图乙，水的沸点是_____℃．（3）实验中，两组同学用相同的酒精灯加热，水从开始加热到沸腾所用的时间相同，如图丙所示，则他们所用水的质量大小关系为 ma_____mb（选填“＞”、“＜”或“＝”）．22．小明同学在做“探究凸透镜成像现律”的实验.（1）物体离照相机的镜头比较远，成倒立、缩小的实像，物体离投影仪的镜头比较近，成倒立、放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明据出的问题是，像的虚实、大小、正倒跟_______有什么关系？（2）小明所用实验装置如图甲所示，若将凸透镇放在光具座刻度 50cm 位置处不变，把蜡烛放在刻度 10cm 处，光屏放在图示位置处恰好成一清晰的像，利用此时凸透镜成像的特点制成的光学仪器是_____ （照相机/放大镜/投影仪）．（3）如图乙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知，该凸透镜焦距为______________cm，成实像时物距逐渐减小，像距逐渐__________．当 u＞2f 时， 物体移动速度_____________（大于/小于/等于）像移动的速度．（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_______ (靠近/远离)凸透镜．五、计算题（本大题共2小题，共13分）23．下表是某储水式电热水器的铭牌：已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：电热水器正常工作的电流是多大？（结果保留两位小数）电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？24．如图所示，均匀圆柱体A和薄壁柱形容器B置于水平地面上．容器B的底面积为2×10-2米2，其内部盛有0.2米深的水，求：① 水对容器B底部的压强p水；② 容器中水的质量m水；③ 现沿水平方向在圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中（无水溢出），容器底部压强的增加量Δp水和容器对水平地面压强的增加量Δp地如下表所示．求圆柱体A的密度ρA．截取厚度Δp水（帕）Δp地（帕）△h9801960六、综合能力题（本大题共3小题，共18分）25．阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．已知月球上无大气、无磁场、弱重力．爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.26．如图所示，是某种“电子测重仪”的原理图．其中电源两端电压U恒为3V，A为托盘，P为金属滑片且固定在托盘下的弹簧上，并能随弹簧上下滑动．开关S闭合，当托盘中不放物体时，P位于R的最上端，R0的电功率为P1；当称量物体质量达到最大值时，滑片P位于R的最下端，R0的电功率为P2，且P1︰P2=1︰1．求：电子测重仪正常工作过程中，电压表示数的范围．（请画出相关电路的等效电路图．）27．一名体重为520N的学生站在水平地面上向下拉绳，用滑轮组在10s内将400N的重物匀速提升1m．提升重物的过程中滑轮组的机械效率是80%（不计绳重及轮轴摩擦）画出滑轮组的绕线方式；求拉力F的大小求拉力F的功率；参考答案一、单项选择题（本大题7小题，每题3分，共21分）1、A【解析】A. 图甲中树荫下的阴影，是树的影子，不是小孔成像，是光沿直线传播形成的，故不正确；B. 图中所示的透镜能起放大作用，因此是凸透镜，可以矫正远视眼，故正确；C. 桥在水中的倒影是桥在水面上成的像，属于光的反射，故正确；D. 三棱镜分解太阳光是光的色散现象，属于光的折射，故正确。
2、B【解析】煤、石油是动植物体经过亿万年的时间形成的，是不可再生能源；核燃料短期内不能从自然界得到补充，也是不可再生能源；太阳能可以源源不断的得到，是可再生能源，故B正确，ACD错误．3、D【解析】A．家里保险丝熔断，可能是用电器功率过大造成的，也可能是电路中出现短路，故A错误；B．保险丝必须是熔点低，电阻率大的物质组成，所以不能用铜丝和铁丝替代，故B错误；C．发现有人触电时，应立即切断电源或用干木棒把带电体挑开，人是导体，若用手去拉人，会发生触电事故，所以不能用手去拉人，故C错误；D．电饭锅有金属外壳，用三脚插头和三孔插座，若漏电时，就会从大地流走，可避免触电事故的发生，故D正确4、B【解析】密度是物质的特性，决定于物质的种类、状态和温度，与质量、体积无关，故A错误；物体所做的功与所用时间之比叫功率，即功率反映的是物体做功的快慢，功率越大做功越快，故B正确；水的比热容较大，但水吸收热量的多少还与质量及升高的温度有关，故C错误；汽油和柴油都是热机，使用不同的燃料，热值是不同；汽油机和柴油机的效率也是不同的，故D错误．5、C【解析】A、冰熔化成水后，在冰刀和冰面之间，使接触面变光滑（或使接触面分开），来达到减小摩擦的效果，故A正确；B、自由滑雪空中技巧运动员在空中加速下落过程中，运动员的重力势能变小，动能增加，故重力势能转化为动能，故B正确；C、冰壶被推出后，能在冰面上继续滑行是因为冰壶具有惯性，不能说受到惯性作用，故C错误；D、弯道上沿曲线滑行的运动员的运动方向时刻在发生改变，因此弯道上沿曲线滑行的运动员一定受非平衡力作用，运动状态在改变，故D正确。
6、C【解析】密度计使用时，始终漂浮在液面上，漂浮时浮力等于重，所以密度计在液体中受到的浮力都是相等的；根据阿基米德原理，即可得：；由图知，在C液体中，密度排开液体的体积最小，根据可得，此液体的密度最大，故选C点睛：重点是浮沉条件和阿基米德原理的应用，关键是牢记漂浮时浮力等于重，即浮力相等，再根据阿基米德原理可比较密度的大小7、D【解析】A、教室中日光灯正常工作的电流约0.2A，家用台灯正常工作电流与此差不多，在0.2A左右故A不符合实际；B、人的正常体温是37℃，夏天室内温度不高于体温，更不可能达到50℃．故B不符合实际；C、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右故C不符合实际；D、正常情况下，人的心脏跳动一次的时间接近1s，1min跳动的次数在70次左右故D符合实际二、填空题（本大题7小题，共21分）8、30 1000 【解析】由图知道，小明同学家到现在为止，已消耗的电能为30kW•h；又因为表盘标有“2000r/kW•h”，所以，在时间t=3min=180s内，电热水壶消耗的电能是： =0.05×3.6×106 J=1.8×105 J，电热水壶的电功率是： ．9、小磁针偏转；通电导线周围存在磁场；成立；【解析】解：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；故答案为小磁针偏转；通电导线周围存在磁场；成立；【点评】本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．10、大于 小于 【解析】根据两种液体对容器底的压强相等，结合图知hA＜hB，由p=ρgh可知，ρA＞ρB；因为原来两容器中液体产生的压强相等，均匀柱形容器，则FA=GA=pSA；FB=GB=pSB；又因为SA＞SB，可得GA＞GB，由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），由于两物体重力相等都为G，原来液体对两个容器底的压强相等都为p，放入物体后的压强分别为p甲=p+、p乙=p+，由SA＞SB可知：p甲＜p乙．11、2.2 50 【解析】由电能表上的参考数据可知，他家允许同时长期工作的用电器最大总功率：P最大=UI最大=220V×10A=2200W=2.2kW；转盘转过5r消耗的电能：W=kW⋅h=kW⋅h=×3.6×106J=6000J，t=2min=120s，台灯的电功率：P= ==50W.12、5N 不变 5N 【解析】由题可知木块漂浮在盛满水的烧杯中，从烧杯溢出水的重力为5N 由阿基米德原理和浮沉规律可知G=F浮=G排= 5N ，这个过程中水的深度不变，根据公式p=ρgh可知容器底所受压强不变。
若将这个木块放入盛满酒精的烧杯中，由ρ木＜ρ酒知木块静止时将漂浮在酒精中，F浮=G排=G= 5N从烧杯溢出酒精的重力为 5N13、u＞2f（物距大于二倍焦距） 红外线 【解析】摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；红外线灯发出红外线照射物体，红外线发生漫反射，被监控摄像头接收，形成视频图像．14、内侧 释放【解析】车内温度高，水蒸气遇到温度低的车窗玻璃后遇冷液化，因此出现在内侧液化放热考点】 物态变化三、作图题（共7分）15、【解析】（1）根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，一二两条光线的交点即为纪念碑碑顶位置A．（2）过透镜右侧A′点做平行于主光轴的光线，由凸透镜三条特殊光线规律可知，过焦点的光线经凸透镜之后平行于主光轴射出，因此将AO连接，光线AO与主光轴的交点即为所求画的左侧焦点F的位置．16、略【解析】①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；②O为支点，点O到F1的垂线段就是F1的力臂，如图：【点睛】做出杠杆中的最小动力，可以按照以下几个步骤进行1、确定杠杆中的支点和动力作用点的位置1、连接支点与动力作用点，得到最长的线段3、经过动力作用点做出与该线段垂直的直线4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向．17、【解析】平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变．如图所示：四、实验题（本大题共5小题，共20分）18、不会 左 左右 【解析】牢记产生感应电流的条件，以及感应电流的方向和导体运动方向、磁场方向有关．【详解】（1）闭合开关，让悬挂的导体AB沿由A向B方向运动，由于不切割磁感线，所以电路中不会产生感应电流，灵敏电流计不会发生偏转；（2）在磁感线方向一定时，感应电流的方向与导体切割磁感线的运动方向有关．所以若导体AB向右水平运动，灵敏电流计指针向左偏转；若导体AB向左水平运动，则灵敏电流计指针向右偏转；（3）若保持导体AB不动，闭合电路中要产生感应电流，可以将磁体左右移动，AB仍切割磁感线，会产生感应电流．19、 滑动变阻器最大阻值较小 0.25 0.625W 左 35 减小误差 【解析】(1) ①②根据电路图连接实物图,发现电压表测的是滑动变阻器与Rx两端的电压，显然与实验要求不符，这样不能测出待测电阻两端的电压，修改如图所示；③闭合开关，电压表、电流表均有示数，移动滑片时电压表、电流表示数变化较小，说明滑动变阻器最大阻值较小；(2)由图知：电流表采用量程是0∼0.6A，分度值是0.02A；所以电压U=2.5V，电流I=0.25A；电阻R消耗的电功率：P=UI=2.5V0.25A=0.625W;.(3)定值电阻R的阻值由25Ω更换为15Ω，因为串联电路电压与电阻成正比，所以电阻两端电压会减小；要保持电压不变，需要将滑动变阻器的电阻也减小。
应将滑动变阻器的滑片向左滑动；当定值电阻R的阻值由25Ω时,电路中的电流：I===0.1A，滑动变阻器的阻值：R滑= ==35Ω；(4) 测未知定值电阻的阻值，需多次测量，求平均值以减小误差20、将电流表指针调零 1234 电阻R/Ω 电流I/A 滑动变阻器的最大阻值太小 研究电流与电压的关系实验 测电阻的功率实验 【解析】（1）小明选用器材时发现电流表指针如图甲所示，电流表的指针没有指着零刻度线，故接下来他应该进行的操作是：将电流有指针调零；（2）由图乙可知，电压表没有只测电阻两端的电压，且滑动变阻器连接错误，正确的如下图所示：（3）探究“电流与电阻关系”时，要控制电阻的电压不变，记录电流随电阻的变化关系，为得出普遍性的规律，要多次测量，如下所示：1234 电阻R/Ω 电流I/A（4）电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝4.5V﹣2V＝2.5V，变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.25×20Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，所以电压表的示数无法降低到2V的原因是滑动变阻器的最大阻值太小；（5）电压表测电阻的电压，电流表测电路中的电流，使用同一电阻，故可研究电流与电压的关系实验；根据P＝UI，可进行测电阻的功率的实验。
21、温度计的玻璃泡碰到了容器底 98 > 【解析】（1）根据图甲可知，在温度计测量液体温度时，温度计的玻璃泡要全部浸入被测液体中不要碰到容器底或容器壁；而图中温度计的玻璃泡碰到了容器底2）图乙中温度计的分度值为1℃，根据图示的液柱对应的刻度读出示数为98℃，即水的沸点为98℃；（3）由图乙可知a的初温比b的初温高，ab同时沸腾，说明吸收的热量相同，a升高的温度低，两组同学都用水，比热容相同，由Q=cmΔt可知a的质量大22、物距 照相机 10 增大 大于 远离 【解析】（1）根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明提出的问题是，像的虚实、大小，正倒跟物距有关；（2）由图甲可知，当物体在10cm处时，物距为50cm−10cm=40cm，像距为65cm-50cm=15cm，物距大于像距，即物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；（3）如图乙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，当u=20cm时，v=20cm，即凸透镜的二倍焦距是20cm，所以凸透镜焦距f=10cm，由图象可知成实像时物距逐渐减小，像距逐渐增大；当u>2f时，物体移动速度大于像移动的速度，当f
3）由求加热这些水需要的时间：【详解】（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：答：（1）电热水器正常工作的电流是9.09A；（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s点睛】本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键24、（1）1960帕；（2）4千克；（3）2×103千克/米3【解析】①水对容器底部的压强： ；② V=2×10 -2 m 2 ×0.2m=4×10 -3 m 3 ，由可得容器中水的质量： ；③圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中，水增加的深度：， 容器底部压强的增加量：（1），容器对水平地面压强的增加量： （2），让两个等式相除，（2）除以（1）得： ，因此： .六、综合能力题（本大题共3小题，共18分）25、B 前 电磁波 C A 315000 【解析】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气． （3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的．②读图及材料可知，“嫦娥4号”是世界上首次于月球背面软着陆，为了维持“嫦娥4号”与地球间的正常通讯，发射了中继卫星“鹊桥”．故选C．（4）发生日食，月球在地球和太阳之间，太阳照射这地球，所以处于A烈日暴晒；（5）电流做功W＝UIt＝110V×10A×5×60s＝3.3×105J；线圈发热消耗的能量Q＝I2Rt＝(10A)2×0.5Ω×5×60s＝1.5×104J，电动机的机械功W机＝W−Q＝3.3×105J−1.5×104J＝3.15×105J，26、电压表示数的范围1V～3V；当开关S闭合，等效电路如图甲；当开关S闭合，等效电路如图乙：．【解析】试题分析：当开关S闭合，托盘中不放物体时，等效电路如图甲所示；当开关S闭合，称量物体质量达到最大值时，等效电路如图乙所示．（1）因为 R0不变，根据可得：，所以；已知：U＝3V，所以，因此，电压表示数的范围为：1V～3V考点：电路的综合分析与计算27、 (1)略 （2）250 （3）50【解析】（1）由图可知，学生站在地面上，所以最终的绳子自由端应回到学生的手中（即拉力的方向向下），则绳子的起始端应在定滑轮的挂钩上，如图所示：（2）由图可知n=2，不计绳重和摩擦，则机械效率η=×100％=×100％=×100％=×100％，变形可得拉力：F===250N；（3）拉力端移动的距离s=2h=2×1m=2m，拉力做功：W总=Fs=250N×2m=500J，拉力做功的功率：P===50W；。
