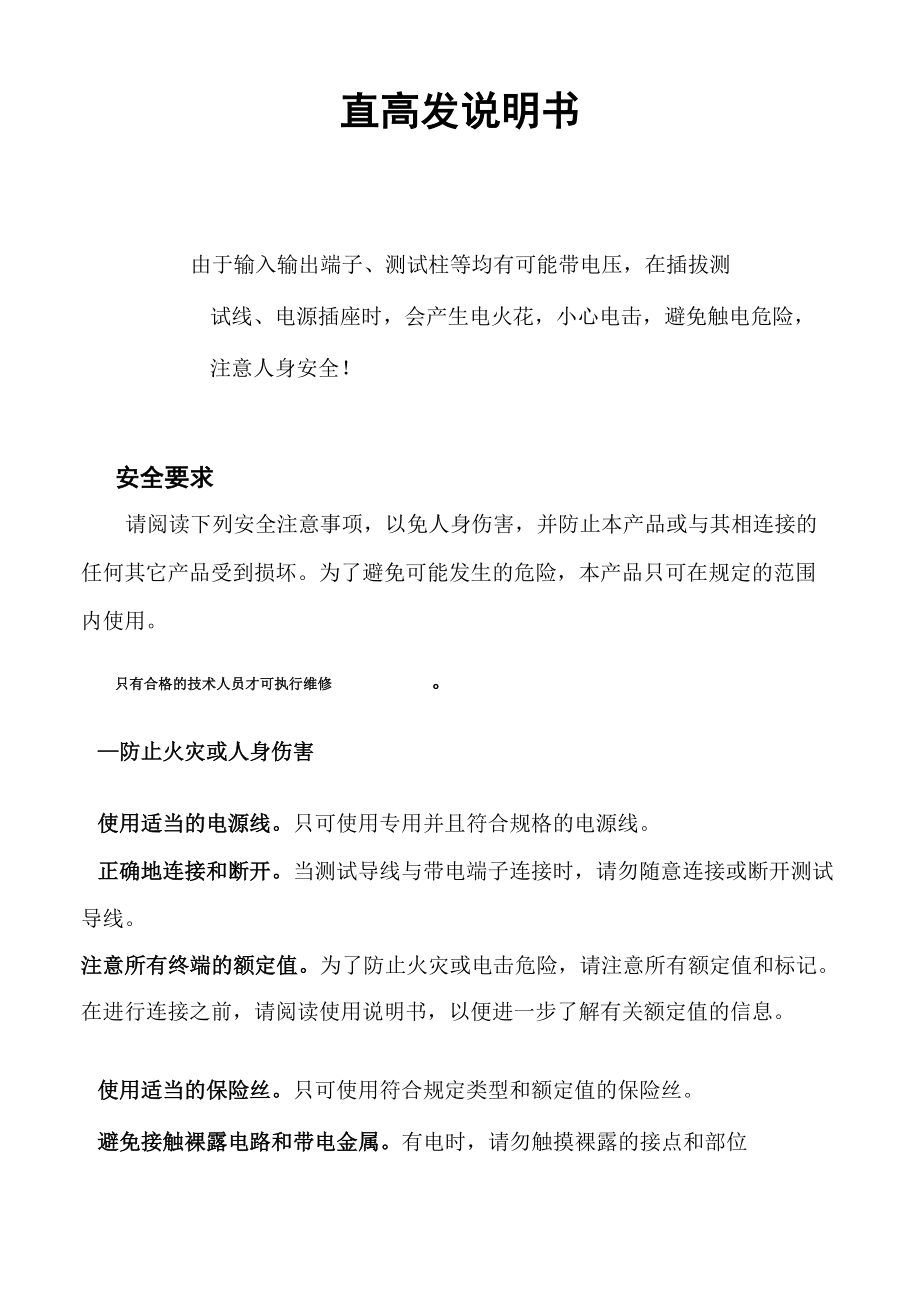

直高发说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的 任何其它产品受到损坏为了避免可能发生的危险，本产品只可在规定的范围 内使用只有合格的技术人员才可执行维修 —防止火灾或人身伤害使用适当的电源线只可使用专用并且符合规格的电源线正确地连接和断开当测试导线与带电端子连接时，请勿随意连接或断开测试 导线注意所有终端的额定值为了防止火灾或电击危险，请注意所有额定值和标记 在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息使用适当的保险丝只可使用符合规定类型和额定值的保险丝避免接触裸露电路和带电金属有电时，请勿触摸裸露的接点和部位请勿在潮湿环境下操作请勿在易爆环境中操作－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法一、 概述 5二、 工作原理 5三、 性能特点 6四、 技术指标 7五、 操作说明 8六、 使用注意事项及维护 9七、 附件 11八、 附录 12一・概 述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本 仪器是根据“中华人民共和国能源部标准”研制的换代产品，经 国家高压计量站检验，符合《便携式直流高压发生器通用技术条 件》( ZGF24003-90 )，某些指标优于《无间隙金属氧化物避雷器》 （ GB11032 － 89 ） 的 要 求 。
ZGF 数 字式直流高压 发生器采 用了 九十 年代 新技术、 新材料和 新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过 压 、过流及零 位合 闸保 护功 能，带 0.75 倍电 压锁 存功 能，并 配有 时 间 继电器 ，能 在 试验 中设 置定时声 讯报警整 个 仪 器 便于 携 带 操作方便，安全可靠，特别适用于电力部门现场试验二.技术指标及使用条件1. 技术条件•电源：AC220V±10%，50Hz±l%•输出电压指示精度：＜1级•输出电流指示精度：＜1级•纹波系数：W0.5%• 0.75倍输出电压指示精度：＜1级，带锁存2. 使用条件•相对湿度：25°C时不大于85%，无凝露•工作方式：间断使用30分钟•环境温度：-10 40 C• 海拔高度： 1500m 以下3. 保护功能• 内部过压保护, 内部过流保护• 外部过压保护（保护电压可整定）, 外部过流保护或击穿保护•内部功率保护•非零点启动保护• 定时声讯报警型〔7额定输出 直流电压 .(kV)额定输出 直流电流(mA)额定输出 功率(W)过电压整定范 围(kV)重量 (kg)倍压箱 咼度 (m)ZGF-6060212022KV----60KV160.56053000.560106000.5ZGF-120120224042KV---120KV200.812056000.81201012000.8ZGF-200200240072KV---200KV261.2200510001.22001020001.2ZGF-3003002600100KV---300KV311.7300515001.73001030001.7三.原理框图ZGF数字式直流高压发生器应用最新电力电子技术，采用先进的PWM调制技 术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、 输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能, 其原理框图如图1所示。
图 1. 原 理 框 图四 . 面 板 说明ZGF 数 字式直流高压 发生器由 控制 箱和 倍压 装置两部 分组成，其控制面板布置如图 2 所示ZGF型直流高压发生器AC220V电源定时电压指示11电源开[3启动6rb 6零位过压过流E6 云停 电压整定止0.75倍电压指示20锁存S)电压粗调信号输出14测量输入1电压细调2.电源开关4.“零位”指示灯6. “过流”指示灯8. 电压显示表10. 定时开按键12. 接地接线柱图2.控制箱面板布置图I. 电源插座3. “电源”指示灯5. “过压”指示灯7. 电流显示表9. 时间继电器II. 0.75 倍电压显示表13.信号输出插座14.测量输入插座15.“启动”按键16.“停止”按键17.电压整定旋钮18.电压粗调旋钮19.电压细调旋钮20.0.75 倍电压锁存按键将控制箱的信号输出电缆插座Q和测量输入插座Q与倍压装置电缆插座 用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍 压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连 接起来并可靠接地2、水阻的安装说明1、在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3 以上，有 气孔的一端朝上。
2 、试验完毕后将水倒掉，待下次试验前重新灌入3 电压 整定值校准（1） 插上电源线，打开控制箱电源开关Q，电压显示表⑨及 电流显示表③,以及0.75倍电压显示表③显示均为零值2） 将电压整定按扭©顺时针旋到底，电压粗调旋钮Q及电 压细调旋钮©反时针旋转至零位，零位指示灯Q 亮3） 轻按“启动”按键@，“电源”指示灯Q （红色）亮 如按“启动”按键Q，红色指示灯不亮，说明电压粗调和细 调不在零位，则将电压粗调旋钮Q和细调旋钮©反时针旋 到零位，红色指示灯Q亮4） 顺时针旋转电压粗调旋钮Q，当电压接近所需电压值时， 再旋转电压细调旋钮Q至所需电压为止，这时电压显示值 单位为kV，电流显示值单位为mA5 ） 反时针调节电压整定旋钮©，使高压关断，此时红色指 示灯Q灭，“过压”指示灯㊂亮说明 此时仪器按 所 要求的输出电 压 整定 ，即输出到 达所需 电 压值 时 自动 切断 高 压 ， 过 电 压 保护 如整定旋钮不调整，每次电压 值只能升到整定电压值如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大4. 试品 测试（ 1） 在 高压 输出 端子和地 接线柱之 间接 入试 品2） 打开电源开关Q,轻按“启动”按键Q，“电源”指示 灯Q （红色）亮，缓慢调节电压粗调旋钮Q和电压细调旋 钮©进行测试。
测试时电压显示表⑨指示试验电压值，单 位为kV ； 0.75倍电压显示表Q指示试验电压值的75 % ,单 位位kV ；电流显示表Q指示试验电流值，单位为mA3 ） 在试品测试过程中按下0.75倍电压显示锁存按键⑥，则 0.75倍电压显示表Q显示值锁定，维持显示值不便，这样 在做氧化锌避雷器试验时很方便地可作为参考电压4 ） 在任何时候按下定时开按键Q ，则启动时间继电器Q， 在记时到达预设的时间时，蜂鸣器发出报警讯响5 ） 在试验过程中，如果负载电流超过仪器额定输出电流的0 -10 %时，“过流”指示灯②亮，过流保护，防止损坏试品 和仪器6 ） 试验结束后，反时针调节电压粗调旋钮Q和电压细调旋 钮 Q19 ， 旋 到 零 位 后 ， 电 压 显 示 表 Q8 缓 慢 回 到 零 位 ，“ 零 位 ” 指示灯Q亮当三个显示表显示零值后，轻按停止按键Q， 此时红色指示灯Q灭，再关掉电源开关Q 当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键96 ,再关机然后用放电棒将试品放电， 再拆除被试品接线七．常见故障及处理No现象原因处理1接通电源开关，电源 开关指示灯不亮，各 个表头无显示电源接触不良；保险断 开检查进线电源及线 路连接；更换保险2控制箱“启动”指示 灯亮而无咼压输出信号输出电缆接触不良 或有断路、短路现象检查电缆是否没有 可靠连接或有断路 短路现象3开机后能升压但电 压电流表无显示测量输入电缆接触不良 或有断路、短路现象检查电缆是否没有 可靠连接或有断路 短路现象4不能合闸1） 粗调和细调电位器不在零位或损坏2） 上次操作有过压或过流动作1） 粗调和细调电位 器回零或更换2） 关闭电源开关，再次打开特别注意1、 在电缆耐压试验过程中，升压过程应匀速缓慢，降压过程也应匀速缓慢，同 时应在高压输出端加上保护水阻。
否则，反电压易损坏仪器2、 仪器试验时，接地必须良好，应选择地网或地桩，不可在无接地的情况下试 验。
