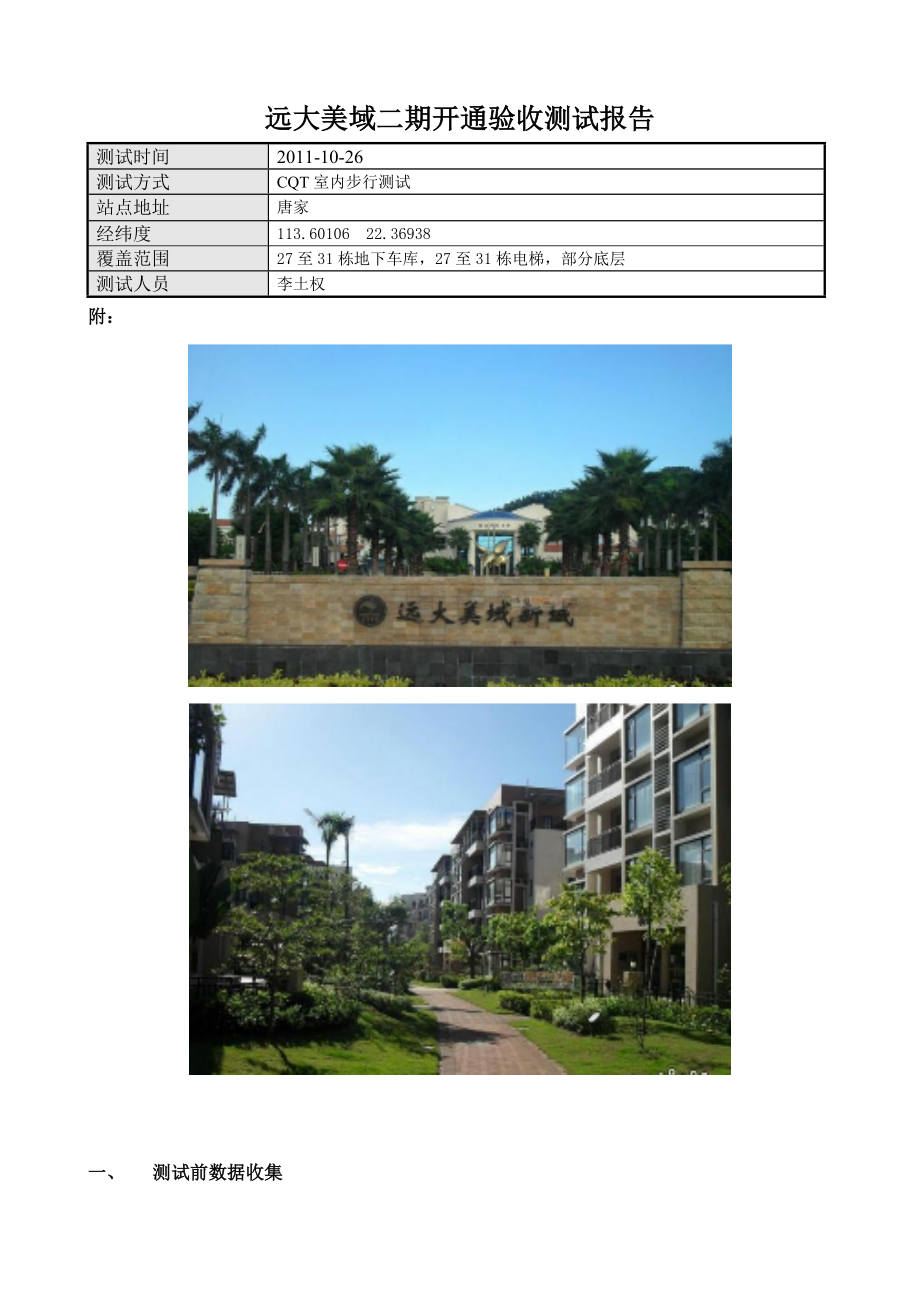

远大美域二期开通验收测试报告测试时间2011-10-26测试方式CQT室内步行测试站点地址唐家经纬度113.60106 22.36938覆盖范围27至31栋地下车库，27至31栋电梯，部分底层测试人员李土权附：一、 测试前数据收集1、小区数据小区名CGIBCCHBSIC TCH唐家消防厂29876－7952183215,18,27,31,58,65,74,79,1022,5,68,842、 室内覆盖和直放站数据厂家主设备输出功率数量是否支持E－GSM附属设备输出功率数量是否支持E－GSM银邮微波拉远1无是3、 室内覆盖和直放站的建设目的 远大美域二期小区的电梯和地下停车场存在弱信号问题，需要加装直放站加强信号4、新建站点可能出现的负面影响评估，需对以下情况进行评估l 未见有对主基站造成上行干扰问题，具体见下面话务分析确定l 未见有由于设备问题造成的用户投诉情况5、历史投诉问题收集工单号（投诉时间）问题区域问题描述20110210231918118133远大美域第三期网投上有相应记录，按口径解释客户强烈不接受，坚持要求一个准确的工程竣工时间，客户表示在春节之前曾有些许信号，在春节期间完全没有信号，客户也表示经常在家办公，没有信号情况下很难联系到业务，如无法在短期内处理到问题则需要我司不收取其月租费用，其后表示要联系其客户经理，但客户表示没有密码查询不到其客户经理，现客户要求我司尽快解决此信号问题，并给予一个准确的工程竣工时间，客户表示如无法联系13709699659则可以联系07562117598，请跟进，谢谢！注：查找年度投诉汇总表，未找到该站点相关的投诉二、开通测试： 1、开通前测试2、开通后测试1）地下车库测试情况：27栋电下室29栋地下室说明：如上图，地下车库直放站开通后信号覆盖正常，信号在-67dbm左右；语音质量良好，TA＝36。
2）27栋1单元测试情况：说明：如上图，电梯覆盖正常，但楼层存在时间色散问题，系统信号TA＝363）29栋1、2单元电梯测试情况：说明：如上图，29栋电梯覆盖正常4）30栋1、2单元电梯测试情况：说明：如上图，30栋1、2单元电梯覆盖正常，但楼层存在时间色散问题 5）31栋1、2单元电梯测试情况：说明：如上图，31栋1、2单元电梯覆盖正常，但电梯开门时质差较严重6）关闭直放站后楼层测试情况：说明：如上图，关闭直放站后，楼层依然可以占用唐家消防厂2的信号，信号在－60dbm左右，语音质量良好，TA＝2.7）小区内室外测试情况：说明：如上图，小区内室外占用唐家消防厂2时，时间色散问题严重 3、开通后的切换测试楼层源小区目标小区切换情况7楼唐家消防厂1唐家消防厂2正常7楼唐家消防厂2唐家消防厂1正常4、开通后覆盖区域的边沿场强测试室外也能占用唐家消防厂2宏站的信号各边沿位置的信号测试情况门口位置2位置3位置4室内小区室外小区4、 施主信源的测试分析该站点信源微波拉远接入,TA=38,且有低层天线，存在时间色散问题接受到的小区信号强度覆盖情况信源小区合理性分析唐家消防厂2该站点信源采用光纤接入,TA=38,且有低层天线，存在时间色散问题6、开通前后覆盖区域的对比情况分析评估开通前电梯和楼层信号弱，通话质量较差，开通后信号区域的信号明显增强7、联通信号覆盖情况及和联通的对比情况描述联通和电信CDMA已安装室内覆盖系统8、话音时隙拨测（只针对独立覆盖的微蜂窝和宏蜂窝）BCCHTCHTS(时隙）RXLEVRXQUAL话音质量接通时隙数081234567012345679、数据业务该微蜂窝EDGE下载速率为190kbit/s左右，上传速率在80kbit/s左右，速度达标上网业务（CMWAP）均正常。
三、测试结果分析：1、测试指标情况覆盖率通话质量切换情况掉话备注结论设计要求TA过大，存在时间色散问题实测指标99.16%90.54%正常0%2、 开通前后话务对比情况分析CELL_NAMEDATEPeriod话务量每线话务量掉话率F接通率ICM2ICM3ICM4ICM5唐家消防厂22011-10-2810017.13650.2090.867195.38461.15580.08830.02410唐家消防厂22011-10-2810002006.90.0841095.23810.97680.09280.00550.0218唐家消防厂22011-10-2870008009.91940.121093.04681.44880.16640.04890唐家消防厂22011-10-2840005000.27780.003401001.02350.69550.65990唐家消防厂22011-10-2850006000.55560.0068091.13920.74290.44880.35210唐家消防厂22011-10-2860007002.5250.03080.862195.04950.2250.02450.01230唐家消防厂22011-10-2820003004.98060.0607098.19820.2490.02620.00870唐家消防厂22011-10-28800090021.33060.26010.535995.37865.7270.62620.03260唐家消防厂22011-10-28900100026.34720.32130.443796.40516.73510.69210.15630.0149唐家消防厂22011-10-281000110029.69720.36220.628494.95628.90031.05350.06890唐家消防厂22011-10-281100120030.12780.36741.015694.163914.18178.60153.15910唐家消防厂22011-10-281200130033.60.40981.304796.01179.57913.1261.76420.0155唐家消防厂22011-10-281300140025.17220.3070.78993.93511.25630.18240.08110唐家消防厂22011-10-281400150023.40.28540.475793.56443.97890.56960.07430唐家消防厂22011-10-281500160025.98060.31680.486494.89324.86610.80360.25890.0089唐家消防厂22011-10-281600170027.24170.33221.152594.84456.26410.84190.08150.0091唐家消防厂22011-10-281700180037.11390.45260.417294.949811.48331.86720.47850唐家消防厂22011-10-281800190046.78670.57060.824793.4449.07241.37610.22940唐家消防厂22011-10-281900200040.82170.49780.657493.713313.7042.97641.92230唐家消防厂22011-10-282000210049.51110.60380.954592.998233.24255.99461.69540唐家消防厂22011-10-282100220051.950.63350.567489.333318.70663.43440.84030.0731唐家消防厂22011-10-282200230047.96940.5850.72492.6638.162612.434920.3890唐家消防厂22011-10-282300000038.50280.46951.35393.67752.50691.2420.7360唐家消防厂22011-10-2830004000.95830.0117098.90110.35340.03500a) 话音接通率正常b) 每线话务量 正常c) 掉话率正常d) 话务总量 正常话务有所增加e) 上行干扰查看近一周的话务报表，未见有对主小区的上行干扰问题。
话务情况分析：从上面的话务报表情况来看，该小区的话务情况正常，没有明显的异常3、 总结及建议从上面的测试情况来看，室内覆盖系统开通以后，远大美域地下停车场及各楼的的电梯信号明显加强了，楼层进出电梯、地下室进出切换均正常，数据业务CMWAP、CMNET均正常，该系统开通后该小区的话务情况正常，没有异常情况但该系统微波拉远接入，现场测试到系统放大的信号TA＝38，而且该小区楼外有低层天线，存在时间色散问题 遗留问题： 1、采用微波拉远接入，TA偏大，建议更换为独立信源，解决时间色散问题。
