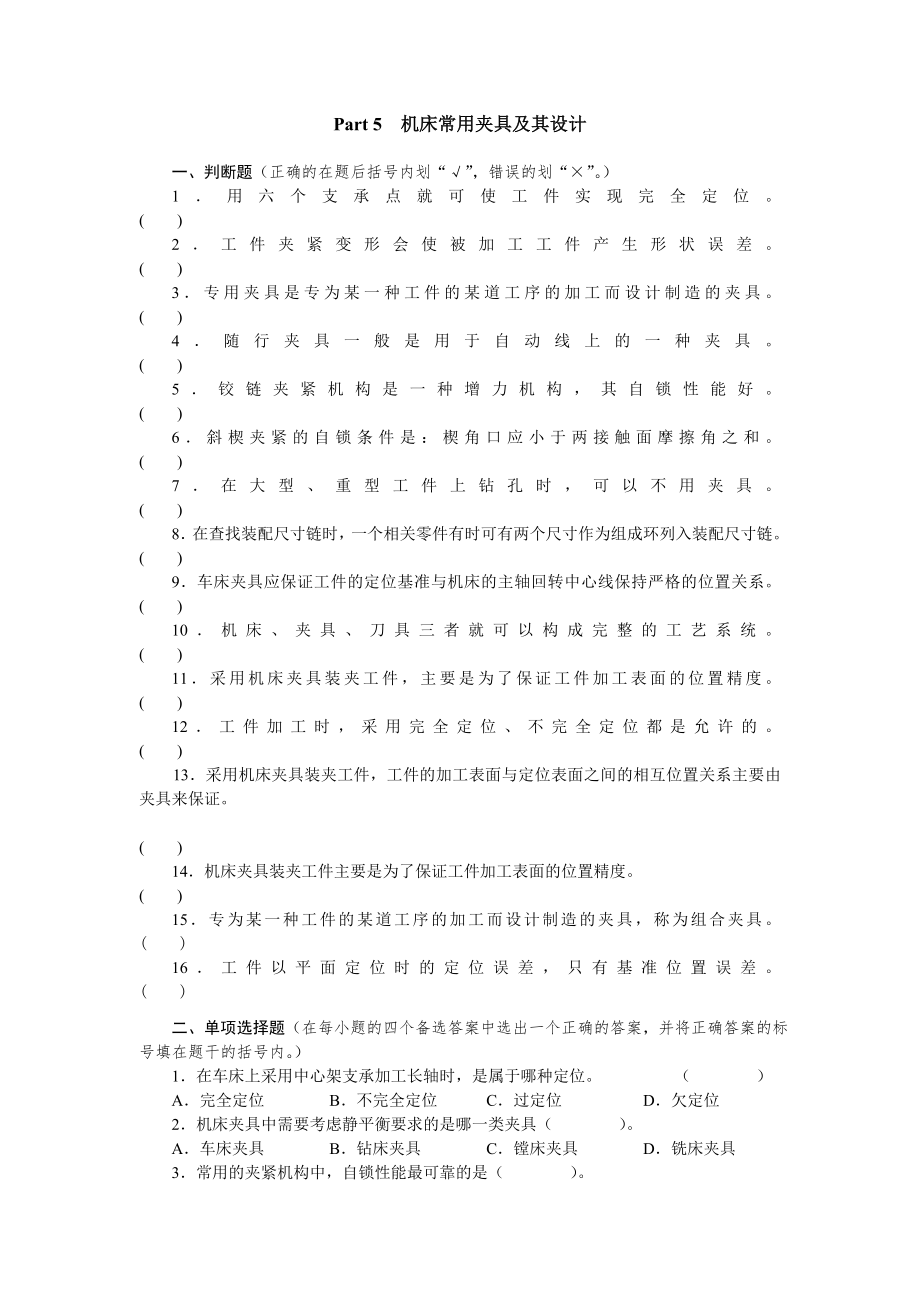

Part 5 机床常用夹具及其设计 一、判断题（正确的在题后括号内划“√”，错误的划“×” 1．用六个支承点就可使工件实现完全定位 ( ) 2．工件夹紧变形会使被加工工件产生形状误差 ( ) 3．专用夹具是专为某一种工件的某道工序的加工而设计制造的夹具 ( ) 4．随行夹具一般是用于自动线上的一种夹具 ( )5．铰链夹紧机构是一种增力机构，其自锁性能好 ( ) 6．斜楔夹紧的自锁条件是：楔角口应小于两接触面摩擦角之和 ( ) 7．在大型、重型工件上钻孔时，可以不用夹具 ( )8．在查找装配尺寸链时，一个相关零件有时可有两个尺寸作为组成环列入装配尺寸链。
( )9．车床夹具应保证工件的定位基准与机床的主轴回转中心线保持严格的位置关系 ( ) 10．机床、夹具、刀具三者就可以构成完整的工艺系统 ( ) 11．采用机床夹具装夹工件，主要是为了保证工件加工表面的位置精度 ( ) 12．工件加工时，采用完全定位、不完全定位都是允许的 ( )13．采用机床夹具装夹工件，工件的加工表面与定位表面之间的相互位置关系主要由夹具来保证 ( )14．机床夹具装夹工件主要是为了保证工件加工表面的位置精度 ( )15．专为某一种工件的某道工序的加工而设计制造的夹具，称为组合夹具。
( )16．工件以平面定位时的定位误差，只有基准位置误差 ( ) 二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内 1．在车床上采用中心架支承加工长轴时，是属于哪种定位 （ ） A．完全定位 B．不完全定位 C．过定位 D．欠定位 2．机床夹具中需要考虑静平衡要求的是哪一类夹具（ ） A．车床夹具 B．钻床夹具 C．镗床夹具 D．铣床夹具 3．常用的夹紧机构中，自锁性能最可靠的是（ ） A．斜楔 B．螺旋 C．偏心 D．铰链 4．工件采用心轴定位时，定位基准面是（ ） A．心轴外圆柱面 B．工件内圆柱面 C．心轴中心线 D．工件孔中心线 5．夹具的动力装置中，最常见的动力源是（ ）。
A．气动 B．气-液联动 C．电磁 D．真空6．工件外圆柱面以90˚V形块定位铣键槽，如图所示，其定位误差为（ ）A．Td B．0.7Td C．0.5Td D．0 7．在平面磨床上磨削平面时，要求保证被加工平面与底平面之间的尺寸精度和平行度，这时应限制（ ）个自由度 A．5个 B．4个 C．3个 D．2个 8．工件以外圆柱面在长V形块上定位时，限制了工件（ ）自由度 A．6个 B．5个 C．4个 D．3个 9．箱体类工件常以一面两孔定位，相应的定位元件应是（ ） A．一个平面、二个短圆柱销 B．一个平面、一个短圆柱销、一个短削边销 C一个平面、二个长圆柱销 D．一个平面、一个长圆柱销、一个短圆柱销10．如图示，在圆球上铣平面，保证尺寸片，需要限制几个自由度？（ ）A． 个 B．3个 C．2个 D．1个 11．工件加工时，其定位目的在于确定（ ）基准的位置。
A．设计 B．工序 C．测量 D．定位12．用双顶尖装夹工件车削外圆，限制了（ ）个自由度 A．6个 B．5个 C．4个 D．3个13．如图所示工件，加工表面为A，定位表面为B，其定位误差为（ ） A．0.28mm B．0.30mm C．0.02mm D．0mm14．套类零件以心轴定位车削外圆时，其定位基准是（ ）A．工件外圆柱面 B．工件内圆柱面 C．心轴外圆柱面 D．心轴中心线15．在平面磨床上磨削工件的平面时，不能采用下列哪一种定位？（ ）A．完全定位 B．不完全定位 C．过定位 D．欠定位16．一面二孔定位中，削边销削边方向（如图）应是（ ）A．与两孔中心连线同方向B．与两孔中心连线方向成45ºC．与两孔中心连线方向成90ºD．任意方向均可 17．采用弹性心轴装夹短套工件，属何种定位（ ）。
A．完全定位 B．不完全定位 C．过定位 D．重复定位 18．工件以圆柱面在短V形块上定位时，限制了工件（ ）个自由度 A．5 B．4 C．3 D．2 19．定位基准是指（ ） A．机床上的某些点、线、面 B．夹具上的某些点、线、面 C．工件上的某些点、线、面 D．刀具上的某些点、线、面20．定位基准是指（ ）A．机床上的某些点、线、面 B．夹具上的某些点、线、面C．工件上的某些点、线、面 D．刀具上的某些点、线、面21．工件采用心轴定位时，定位基准面是（ ）A．心轴外圆柱面 B．工件内圆柱面 C．心轴中心线 D．工件外圆柱面22．机床夹具中，用来确定工件在夹具中位置的元件是（ ）A．定位元件 B．对刀—导向元件 C．夹紧元件 D．连接元件23．工件以圆柱面在短V形块上定位时，限制了工件（ ）个自由度。
A．5 B．4 C．3 D．224．下列哪一种定位不能采用（ ）A．完全定位 B．不完全定位 C．过定位 D．欠定位25．盘形齿轮齿坯精加工时，采用小锥度心轴装夹车削外圆属何种定位（ ）A．完全定位 B．不完全定位 C．过定位 D．欠定位 三、多项选择题（在每小题的四个备选答案中，选出二至四个正确的答案，并将正确答案的标号分别填在题干的括号内正确答案未选全或有选错的，该小题无分 1．通常在哪些机床夹具上不设置对刀装置？（ ） A．车床 B．铣床 C．刨床 D．磨床 2．定位误差产生的原因有（ ） A．工件定位基面的制造误差 B．定位元件工作表面的制造误差 C．工序基准与测量基准不重合误差 D．工序基准与定位基准不重合误差 3．通常哪几种机床夹具有刀具的导向元件（ ）。
A．车床夹具 B．铣床夹具 C．钻床夹具 D．镗床夹具 4．在机械加工中，用来确定和保持加工时工件在夹具中位置的元件有（ ） A，定位元件 B．夹紧元件 C．对刀—导向元件 D．连接元件 5．V形块上两斜面的夹角一般选用（ ）A．45º B．70º C．90º D．120º6．定位误差产生的原因有（ ）A．定位基准与测量基准不重合 B．定位基准与工序基准不重合C．定位元件制造误差 D．工件定位面的制造误差 四、填空题 1．工件定位时，几个定位支承点重复限制同一个自由度的现象，称为 2．按某一种工件的某道工序的加工要求，由一套预先制造好的标准元件拼装成的“专用夹具”称为 夹具 3．V形块定位元件适用于工件以 面定位 4．定位误差由两部分组成，即基准位置误差和 误差。
5．在使用圆偏心轮夹紧工件时能保证自锁，则应使圆偏心轮上任意一点的 角都小于该点工作时的 角 6．分度装置可分为 装置和直线分度装置两大类 7．机床夹具的动力夹紧装置由 、中间传力机构和 所组成 8．多点联动夹紧机构中，必须有 元件9．套类零件采用心轴定位时，长心轴限制了 个自由度；短心轴限制了 个自由度 10．钻套按其结构型式可分为 钻套、 钻套、快换钻套和非标准钻套四种11．夹具的动力夹紧装置是由 、中间递力机构和 所组成 12．几个定位元件重复限制同一个自由度的定位，是 13．多点联动夹紧是一种 夹紧，在夹紧机构中必须有 元件14．由于工件定位所造成的加工面相对其_____ ___的位置误差，称为定位误差15．夹具的对定包括三个方面：一是夹具的 、二是夹具的 。
三是分度定位 16．定位基准是 中所用的基准 五、名词解释题 1．夹紧装置 2．欠定位 3．定位误差 4．完全定位 5．六点定位原理 六、简答题 1．工件以一面两孔定位的基准位置误差是怎么产生的？可分为哪两部分来计算？ 2．简述机床夹具的基本要求 3．辅助支承为什么不能起定位作用?常用的辅助支承有哪几种？ 4．机床夹具的作用是什么？5．夹具体的设计的基本要求有哪些？6．机床夹具夹紧装置的基本要求有哪些？七、应用计算题1．用调整法钻2-φD孔、磨台阶面，试根据加工要求，按给定的坐标，用符号分别标出该两工序应该限制的自由度，并指出属于何种定位？ 2．在圆柱体工件上钻孔φD，分别采用图示两种定位方案，工序尺寸为H+TH，试计算其定位误差值 3．图a表示零件的部分尺寸要求，图b表示槽加工工序尺寸H，其它表面均已加工完毕，试计算尺寸H及其偏差。
4．右图所示的阶梯形工件，B面和C面已加工合格今采用图a和图b两种定位方案加工A面，要求保证A面对B面的平行度不大于20’（用角度误差表示）已知L＝100mm，B面与C面之间的高度试分析这两种定位方案的定位误差，并比较它们的优劣5．有一批套类零件，如右下图所示欲在其上铣一键槽，试分析计算各种定位方案中：H1、H3的定位误差 ⑴ 在可涨心轴上定位（见图b） ⑵ 在处于水平位置的刚性心轴上具有间隙的定位定位心轴直径为（见图c） ⑶ 在处于垂直位置的刚性心轴上具有间隙定位定位心轴直径为 ⑷ 如果计及工件内外圆同轴度为t，上述三种定位方案中，H1、H3的定位误差各是多少？ 6．根据六点定位原理，试分析下图所示a~l中各定位方案中定位元件所消除的自由度？有无过定位现象？如何改正？ 7．如右图所示，一批工件以孔在心轴上定位，在立式铣床上用顶针顶住心轴铣键槽其中外圆、内孔及两端面均已加工合格，而且外圆对φ20H7内孔的径向跳动在0.02mm之内今要保证铣槽的主要技术要求为：⑴ 槽宽；⑵ 槽距一端面尺寸为；⑶ 槽底位置尺寸为；⑷ 槽两侧面对外圆轴线的对称度不大于0.10mm。
试分析其定位误差对保证各项技术要求的影响。
