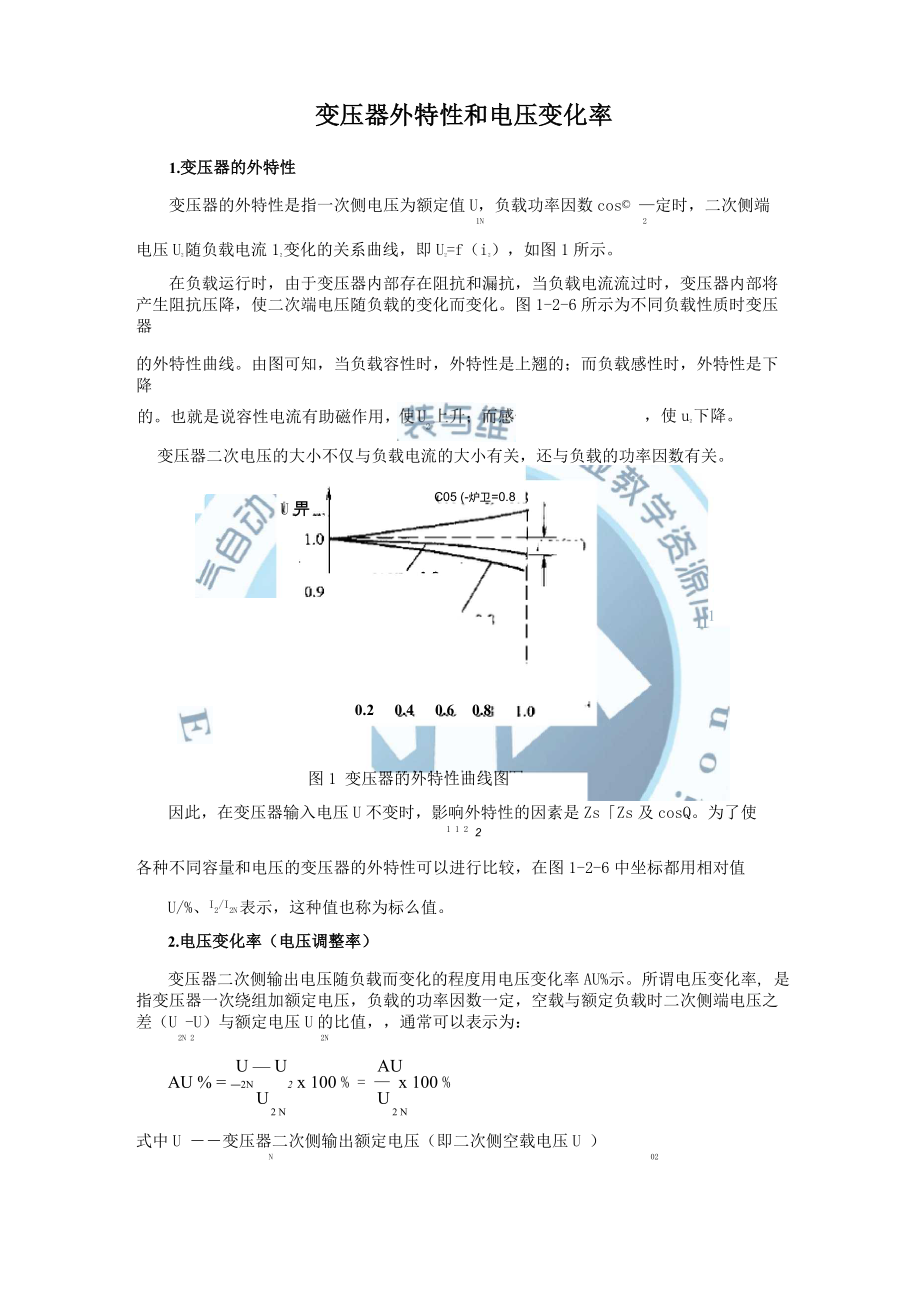

变压器外特性和电压变化率1.变压器的外特性变压器的外特性是指一次侧电压为额定值U，负载功率因数cos© —定时，二次侧端1N 2电压U2随负载电流12变化的关系曲线，即U2=f（i2），如图1所示在负载运行时，由于变压器内部存在阻抗和漏抗，当负载电流流过时，变压器内部将 产生阻抗压降，使二次端电压随负载的变化而变化图1-2-6所示为不同负载性质时变压器的外特性曲线由图可知，当负载容性时，外特性是上翘的；而负载感性时，外特性是下降的也就是说容性电流有助磁作用，，使u2下降U畀〔加C05 (-炉卫=0.8n1图1 变压器的外特性曲线图变压器二次电压的大小不仅与负载电流的大小有关，还与负载的功率因数有关0.2 0.4 0.6 0.8因此，在变压器输入电压U不变时，影响外特性的因素是Zs「Zs及cosQ为了使1 1 2 2各种不同容量和电压的变压器的外特性可以进行比较，在图1-2-6中坐标都用相对值U/%、I2/I2N表示，这种值也称为标么值2.电压变化率（电压调整率）变压器二次侧输出电压随负载而变化的程度用电压变化率AU%示所谓电压变化率, 是指变压器一次绕组加额定电压，负载的功率因数一定，空载与额定负载时二次侧端电压之 差（U -U）与额定电压U的比值，，通常可以表示为：2N 2 2NU — U AUAU % = ―2N 2 x 100 % = — x 100 %U U2 N 2 N式中U ――变压器二次侧输出额定电压（即二次侧空载电压U ）N 02U2——变压器二次侧额定电流时的输出电压。
电压变化率AU%是表征变压器运行性能的重要指标之一，它的大小与负载大小、性质 及变压器的本身参数有关,反映了供电电压的稳定性一般电力变压器，当cos甲~1时，AU%心2%〜3%,当cos甲心0.8时，AU%心2 24%〜6%,可见提高二次侧负载功率因数cos甲，还能提高二次侧电压的稳定性一般情 2况下照明电源电压波动不超过±5%，动力电源电压波动不超过+10%〜一5%。
