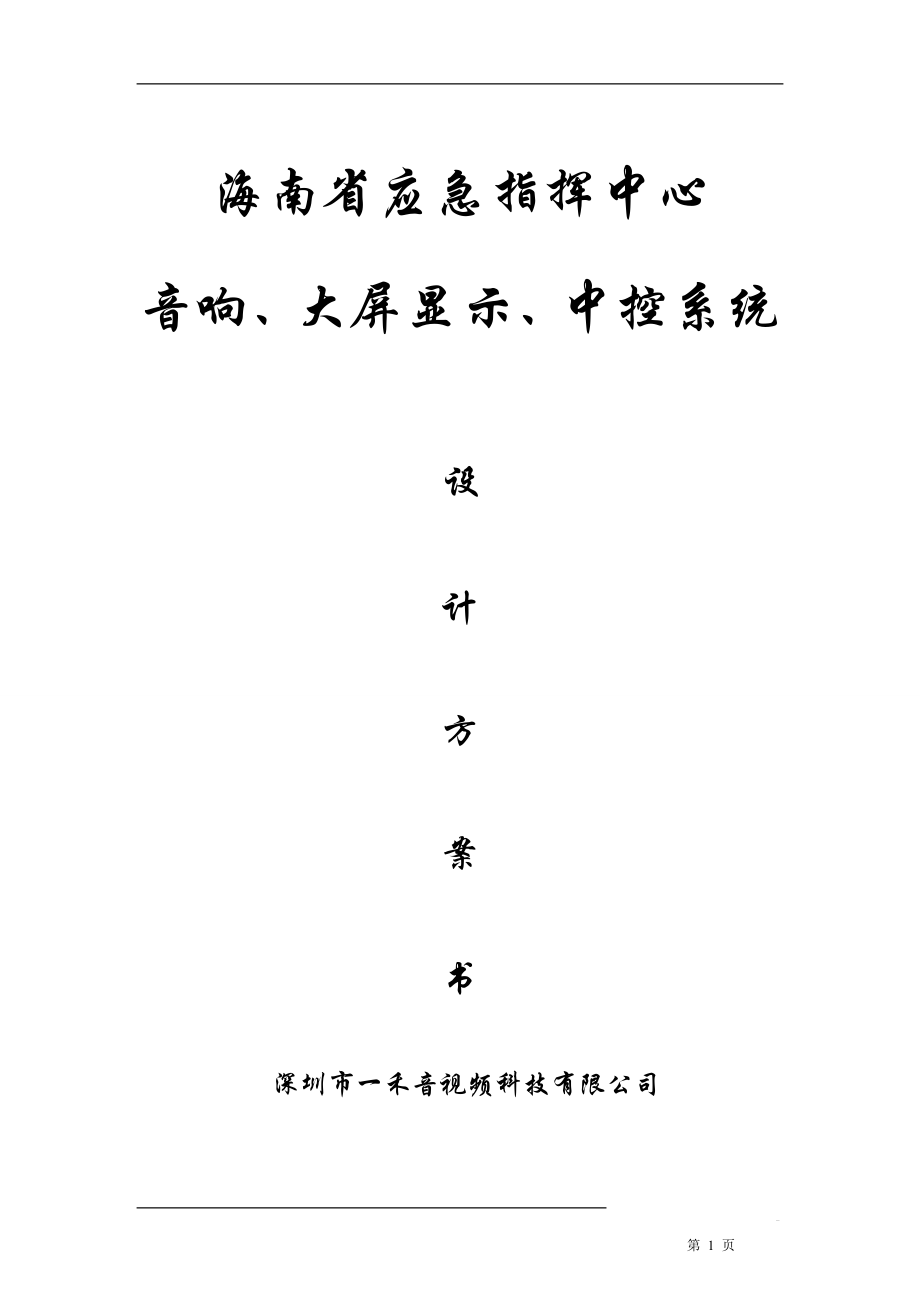

海南省应急指挥中心音响、大屏显示、中控系统设计方案书 深圳市一禾音视频科技有限公司目 录第一章系统简介 41.1系统需求 41.2总体设计思路 51.3技术方案简述 5第二章系统方案介绍 81.1TAIDEN智能会议系统概述 81.2系统工作环境 91.3标准和规范 91.4数字会议系统设计指导思想和原则 101.5设备选择和配置原则 112、方案描述 122.1系统优势说明 122.2系统特性 142.3数字会议系统原理图 163.1全数字会议系统设备说明 163.2全数字会议系统扩展主机 一八3.3全数字会议单元 193.3.1代表单元HCS-4365D（具有64通道同传和表决功能）： 193.3.2主席单元HCS-4365C（具有64通道同传和表决功能）： 213.3.3HCS-4385A翻译单元 213.4摄像机自动跟踪系统 223.4.1HCS-4310M视频切换台 223.4.2HCS-33一三C系列高速云台摄像机 233.5字会议系统管理软件 243.5.1基础设置软件模块 243.5.2话筒管理功能 283.5.3同声传译软件模块： 283.5.4表决管理软件模块 303.5.5摄像跟踪软件模块 324、工程范例 32第三章 远程视频系统 34项目方案简述及设备选型 34第四章大屏幕显示系统 361.1项目概述 36 1.2、彩讯大屏幕显示系统优势 361、系统的可靠性 362、系统的先进性 373、系统的易维护性 384、系统的可扩展性 385、丰富的系统集成经验 383.3、系1.3依据 391.4系统组成 391.5、系统规格 401.6、系统结构示意图 411、系统结构示意图 411.7、系统功能描述 421、系统显示功能 422、系统管理功能 451.8、TRX6060投影机技术先进性 471.9、TRX6060内置图像处理器 512.0、先进的投影屏幕 512.1、进口真空前镀膜反射镜 532.2、TRX6060单元技术参数 542.3、TMC2112S4电视墙处理器简介 542.4、TMC2112S4高清电视墙处理器特点 552.5、TMC2112S4系统参数： 563.0、彩讯集成控制软件概述 583.1、软件功能 583.2、客户端软件介绍 58第五章LED显示系统 60第六章中央集成控制系统 62第七章音响扩声系统 651.1设计依据 661.2设计原则 661.3设计解决方案 671.4标准 721.5主要设备技术参数 72第八章指挥大厅室整体装修环境要求 771.1会议室的总体要求 771.2会议室的类型、大小与环境 781.3会议室的布局、照度、音响效果 781.4装修建议 791.5会议室供电系统 80第九章施工方案及施工组织设计（完全按照ISO9000质量标准体系执行） 811.1系统施工图纸设计 811.2施工组织（商务投标书提供图表） 811.3制订施工方案 811.4对施工技术措施的实施 821.5具体要求 82第一章 系统简介1.1 系统需求 海南省应急系统指挥大厅是公共安全和公众服务成为政府部门一项非常富有挑战性的工作。
如何高效利用有限的资源，提高政府对紧急事件快速反应和抗风险的能力，并为市民提供更快捷的紧急救助服务，日益成为加强城市管理的主要内容之一当社会发生犯罪、火灾、爆炸等各种警情，群众医疗急救、煤水电抢修等各种紧急求救事件，地震、火灾、海潮等突发自然灾害，以及社会动乱、战争等各种重大紧急事件时，需要政府统一协调、统一调度相关部门协同工作随着社会的不断进步，社会发生紧急突发事件的种类更加复杂与多变，传统的应对机制已不能适应日益增多的紧急突发事件处置的需要，如何整合社会各方面力量、建立健全专业的应急机制，引起许多专家的思考 应急音视频指挥调度系统可使政府领导层随时掌握辖区内各方面的运行情况与实时动态，并根据实际情况快捷有效地进行调度指挥，处理有关事件，确保城市安宁此系统目的是建立一个危机处理、集中指挥调度的应变体系，强化处理重大突发公共事件的快速反应机制，进一步完善信息反馈和命令调度方式此次海南省应急指挥大厅的会议厅会议音响系统的建设，是为了能够提高工作效率，适应现代化会议的环境需求，特别是将现代化多媒体技术手段，运用于会议和报告的全过程，在对会议室进行会议音响系统设计时，要求应能体现当今信息时代最先进的气息。
即应可满足：信息展示多元化、培训、学术交流会及演示报告、投票表决、同声传译需要具体功能要求：总体要求设备一定是最先进，最可靠，设备协调性要最好，系统配置为最先进的，能够代表当今国际水平我们此次的设计是根据客户所提出来的有关会议系统的具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的在系统设计过程中，我们按以下的思路进行设计：◇ 突出先进性、实用性系统特点◇ 系统设计与客户档次相符，在充分考虑客户投资的前提下，突出系统的先进性◇ 系统设计的多功能性◇ 满足客户在该系统中以会议、技术交流及培训为主，兼有新闻发布等多种功能的需要◇ 系统设计的可扩展性◇ 系统设计的良好可扩展性是保护用户投资的重要前提◇ 系统安全、可靠性1.2 总体设计思路我公司针对会议室在系统视频、音频、网络传输、数据共享、会议全程控制等方面的要求，提供一个比较全面的适合现代会议室使用的系统集成方案按照具体的需求，会议室提供了完整全面的系统方案，根据大型会议对视频、音频、数据、会议电视的要求，我们力求很好的融合各分系统、各设备的不同应用特点，建设一个现代化的基于国际会议标准的具有良好的视频、音频效果，一个崭新概念的国内一流的会议室。
概括起来，包括全部或部分以下几个子系统：l 会议发言、讨论、表决、同声传译系统（TAIDEN会议讨论系统）l 大屏幕投影显示系统（DLP电视墙、32寸等离子、52寸等离子）l 音响扩声系统（OHM专业音响）在这些系统中，我们将选用国内外领先厂商的最先进的系列产品，统筹设计，包括TAIDEN会议讨论系统、彩讯DLP电视墙、创维32寸、52寸等离子电视，英国OHM音响等先进设备组成的环境保证系统随着信息化的发展，传统音、视频处理已经由模拟转向数字化，因此，在我们的设计中，将充分体现数字化的魅力TAIDEN会议讨论系统可有效的消除传统会议的杂音、干扰、串音，布线方便灵活、容易扩充；而DLP电视墙、创维32寸、52寸，LED显示屏系统可以在正常会场环境照明的情况下，显示清晰多个相同或不同视频图象，也可以显示从远端传过来的图象，图文效果达到完美多种不同焦距的镜头设计，可使安装更灵活，与装修完美融合1.3 技术方案简述对于一个视频会议室来说，为了达到良好的视觉和听觉效果，一般均配备现代化的大屏幕投影系统和良好的扩声系统，大量的设备给会议使用人员增加了繁重的工作量和对其技术水平提出了越来越高的要求。
为了提高会议工作人员的工作效率，简化操作程序，方便对整个会议系统进行管理所有的设备均可由会议室集中控制系统完成操作，与会者或会议管理人员通过触摸屏即可方便的完成各种控制设计重点：* 多媒体会议* 交流、汇报、表决、同传* 集中控制处理主要功能：* 计算机/视频大屏幕显示功能*会议扩声系统功能*集中控制管理 应用模式* 多功能会议扩声*大屏幕显示多媒体演示现今多媒体会议室视听环境的概念引申的愈加广泛，就愈不再只是单纯满足现场环境的视听信息的交流，越来越多的环境还要满足本地和远程的视听信息交流我们为进一步完善多媒体视听信息环境的解决方案，将远程视频会议系统作为一个即独立又可以和其他的音频会议系统、音频扩声系统、多媒体显示系统、计算机管理系统有机整合的一个部分，集成到多媒体视听信息环境当中来，实现视听信息环境真正强大的全面解决方案，实现我们在多媒体视听信息环境为用户提供更加完整的环境服务增值如今音响、视频、中控系统在会议室的应用中，已经不像以前分工很细，现在各系统之间已经成为不可分割整体作为系统集成工程商，就要掌握并了解各个系统我公司作为一个工程集成商深知此重要性，在为客户设计和本次投标的过程中充分的将这种理念融会到方案中去。
在本方案中我们提供给业主的是博众家所长、以应用为本的设计方案，不同的环境有不同的特点，集多个成功案例特点于一身的最佳的设计方案 音频系统简单来说，会议扩声系统主要是在会议过程当中对现场（或远端）人声进行放大和传送，要求在各个位置都能够清楚地听到讲话者的声音声音效果要清晰明亮、饱满圆润，没有噪音干扰，既能够真实地再现讲话者的声音又能够对声音进行修饰和润色并且，将会议现场声音进行采集，通过视频会议终端传送到远端会场下一章详细介绍）音频系统图：第二章 系统方案介绍 通过对应急指挥中心的会议室需求的理解，我公司精心设计了本方案本项目主要是会议室系统集成，故系统主要以会议讨论、，显示系统，音响系统为主，再配以辅助外围设备下面对各个子系统进行具体分析一般的会议场所要求多只会议话筒同时开启，并将所有的话筒全部输入到调音台，使用时调音台的所有话筒通道的音量推子要全部推起到同样的高度这样当其中某一个与会者或多个与会者同时发言的时候，调音台的输出电平会增加若干个分贝使得产生反馈干扰的几率大大增加为了防止反馈，必须降低音量，以牺牲正常信号电平的方法来保证声音效果为了克服以上矛盾，既要防止反馈的发生，又要保证正常信号电平。
我们根据需求建议采用台电数字会议系统1.1 TAIDEN智能会议系统概述随着网络信息时代的来临，每一场会议对其使用的设备要求也越来越高实用、美观、完善”的会议设备成为人们青睐的器材数字会议系统以革命性的数字技术取代了传统的会议模式以其数字化的性能加上操作方便的软件控制，满足现代会议的一切管理需求TAIDEN数字会议系统功能包括：收听、发言、请求发言、接收屏幕显示资料、IC卡身份认证、按键签到、参加电子表决、视像跟踪、接收原发言语种的同声传译配置完善的管理软件，既可以简化会场设备，又可以随意扩充功能，是一套集多种功能于一体的会议设备，同时也节省了工程经费它是利用简单的系统处理和数字信号传送，无论是对小型会议还是数千人的多语种大型国际性会议都能管理得得心应手、轻松自如它不但具有多功能、高保真音质、数据保密、传输可靠等特点，还可以对整个会议过程进行全面的控制只要接入控制电脑，操作员在相应的软件模块的帮助下便可以自如地对会议过程进行实施监控，包括：基本的话筒管理、投票表决、IC卡签到、数据管理和资料显示以及32种语言的同声传译即使在没有接入控制电脑时，它仍然是一套完善的数字会议系统每一台单元具备有带开关的麦克风、内置扬声器、LCD显示屏、发言指示灯。
只需将单元一台一台串联起来配备相应的操作软件便可以组合成完整的会议系统它对所有会议控制的基本原则都一样，变化的只不过是系统的规模系统可以根据会议的需要，接入相应数量的单元，补充软件就可以增设更多功能，对系统规模的扩展非常简单 台电公司推出的智能会议系统整合了发言、表决、同声传译、摄像机自动跟踪，会议签到，中央控制等诸多功能，实现了会议系统和中央控制系统的无缝连接，经国内知名专家组评定，一致认为：国内首创，国际先进1.2 系统工作环境1 温度范围：l 运输温度： -400C – +700Cl 工作温度： 00C - +450C2 湿度范围n 最大相对湿度：<95%3 安全标准: 符合EN600654 电磁辐射：符合 EN61000-6-3，EN550225 电磁抗干扰：符合EN61000-4-36 电磁抗干扰认证：取得CE认证7 静电抗干扰：符合EN61000-4-28 市电的谐波：符合EN61000-3-29 浪涌抗干扰(抗雷击)：符合EN61000-4-510 EFT 测试：符合EN61000-4-411 瞬态断电测试：符合EN61000-4-111.3 标准和规范l GBJ45-82《高层民用建筑设计防火规范》l JGJ/16-92《民用建筑电气设计规范》l GBJ16-37《建筑设计防火规范》l JGJ/T16-92《民用建筑电气设计规范》l GB/T50314-2000《智能建筑设计标准》l GB/T50311–2000《建筑与建筑群综合布线工程设计规范》l GB/T50312–2000《建筑与建筑群综合布线系统工程验收规范》l CECS 72:97《建筑与建筑群综合布线工程设计规范﹝修订本﹞》l YD/T 926.1–97《大楼通信综合布线系统》l GB/J50116-98《火灾自动报警系统设计规范》l GB/J50166-92《火灾自动报警系统施工及验收规范》l GB/T50174-93《电子计算机房设计规范》l GB-4026-83《电器接线端子的识别和用字母、数字符号标志接线端子的通则》l GB-50169-92《电气安装工程接地装置施工及验收规范》l GB-50254-96《电气安装工程低压电器施工及验收规范》l GB-50258-96《电气安装工程1kV以下配线工程施工及验收规范》l GB/T一五381-94《会议系统电及音频性能要求》l GA/T74-94《国家公共安全行业标准﹝图形符号规范﹞》l SJ/T10444-93《电声学术语》l GB12060-89《声系统设备一般8术语解释和计算方法》l GB10240-88《电声产品声音质量主观评价用节目源编辑制作规范﹝检测验收用节目源﹞l GB6278-86《模拟莭目信号》﹝检测验收用节目源﹞l GB/T一五一三5-94《广播及类似用途声系统设备亘连用连接器的应用》l GB/12060-89《声系统设备一般术语解释和计算方法》l GB/T14197-93《声系统设备亘连用连接器的应用》l GB/T14947-94《声系统设备亘连的优选配接值》l ANSI/EIA/TIA-569《电信走道和空间的商用建筑标准》l ANSI/EIA/TIA-606《商用建筑物电信设备的管理标准》l GT/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》l ISO1一八01《建筑通用布线标准》l GBJ42-81《中国工业企业通信设计规范》l 其它现行的国家和行业一级语言与音乐标准及规范1.4 数字会议系统设计指导思想和原则安全性：对于任何一场会议而言，保证每一位出席会议的代表的安全是首要的条件。
·会议单元采用无源设备，通过主机供电，工作电压为24V，符合安全标准 ·系统涉及的安全件均采用具备安全认证的材料 ·为提高抗静电能力，在电路排版和选用零件时，尽量避免出现尖端放电的导电体同时， ·保证空气放电的距离大于1.2cm，也增加地线导电体面积这样的设计对抗静电能力保证达到8000V保密及抗干扰性：许多会议都涉及到国家或各地的重大决策，对保密及抗干扰性的要求也非常的高 ·发言系统采用带屏蔽的电缆连接，比无线连接方式抗无线电干扰能力强，也增加了数据的保密性，可以防止恶意的无线电干扰和窃听 ·专用的8芯连线采用全线铝箔＋水线屏蔽，大大降低强电磁波对接口线的干扰稳定性：对于每一场会议而言，会议系统的稳定、成熟是会议顺利进行的基本条件 ·TAIDEN会议系统的设计及生产符合IEC914及ISO国际标准，从推向市场自今有近7年时间，曾在许多大型的会议中崭露头角，如APEC亚太经合组织高官会、中国西部论坛会议、第五届高新技术论坛及博鳌亚洲论坛上都是使用台电的同声传译系统，并且都顺利的完成使命系统的稳定、成熟性有目共睹语音清晰：会议进行中，代表发言的语音传送，能够清晰地收听是必须的条件。
·采用数字音频处理技术，在传输过程中信号的质量和幅度都不会衰减，信号的信噪比达到96dB，串音小于85dB，频响达到30-16KHz，音质接近CD品质 ·话筒采用高度单指向性驻极体拾音器 ·内置的喇叭，采用防漏磁高保真扬声器可操作性：在保障系统的正常工作的前提下，简便的操作能够提高会议的效率和秩序 ·安装简便：系统单元采用手拉手串联方式，连接方便，简化了施工难度降低工程成本 ·操作简便：一人一机，代表只需轻按一下按键便可以发言，音量旋钮可以调节内置扬声器的音量可维护性：系统的可维护性是非常重要的，好的系统结构和系统设计会降低维护的费用和升级费用，延长使用寿命，提高维护效率，保障会议的正常进行 ·系统在设计时，结构尽量简单、合理、灵活由于采用手拉手的连接方式，不仅减少施工难度，降低故障率，而且便于系统维护，很容易诊断和定位故障，及时修复 ·系统维护无需太多的专业技能，普通的技术人员经过短期的培训便可以实施 ·每套系统都经过严格的测试及试验，符合国际性的ISO9001质量体系标准 ·独有的系统检测功能，可自动定位故障部位，提供故障分析报表，帮助快速修复。
可扩展性：随着科技的发展，会议系统的要求也越来越高，系统的可扩展性也越来越重要 ·由于系统结构简单、合理，扩展性极强，增加更多的会议单元便可以满足人数的增加，配置连接其他的设备便可以满足功能的增加，如增加投票表决系统就可同时进行投票表决会议；增加电视会议系统，连接宽带或ISDN就可以与多方进行面对面的交流等等 ·只需增加电源扩展，系统的最多可扩展连接4096台会议单元经济性：以较高的性能价格比构建本会议系统，使资金的产出投入比达到最大值能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益开放性和标准性：具备与多种影音、控制及计算机系统互连互通的特性，确保影音、控制、会议、信息编辑发布及会议指引系统的设施及设备的作用可以充分的发挥1.5 设备选择和配置原则根据技术方案设计思路，本方案主要设备及器材的选择采用中国台电数字会议系统理由：1） 中国TAIDEN数字会议系统为深圳市生产的国际知名品牌，产品遍布全球，在售后服务上有非常大的优势，尤其是国内的售后服务网络对于日常以及现场的设备维护可以非常专业且及时到位的服务例如，每季度甚至每月的例行检查，大型会议现场的技术服务，使得大型会议的正常进行得到更好的保障。
2） TAIDEN数字会议系统自1996年推向市场以来，在国内外都有不俗的成绩，为许许多多的大型会展中心、人大、政协及政府的大型会议场所，国际大型论坛会议提供了很多性能稳定的数字会议系统设备例如：2004 APEC首脑峰会（智利）、 2004 APEC部长级会议（智利）、深圳市国际会展中心、有联合国秘书长安南先生出席的第二届非洲联盟大会、哈尔滨国际会展中心、新疆自治区党委大会堂，宁夏自治区党委会议室、第四、五、六届深圳高交会开幕式、闭幕式以及所有论坛的同声传译系统、深圳市五洲宾馆（深圳市重要的国际会议及论坛举行的场所）所有会议系统等等至今，这些系统运行稳定、性能良好3）台电公司推出的智能会议系统整合了发言、表决、同声传译、摄像机自动跟踪，会议签到，中央控制等诸多功能，实现了会议系统和中央控制系统的无缝连接，经国内知名专家组评定，一致认为：国内首创，国际先进2、方案描述根据标书要求，本方案配置一套技术先进，功能合理、完善，具有高可靠性且安全、稳定、耐用的智能会议系统基于以上原则，我们选用TAIDEN HCS-4100系列全数字化会议系统本系统在设备配置上充分考虑了系统的可扩展性和升级能力，届时系统扩容时只需要增加相应的前端设备即可。
同时，主要控制设备可以通过软件升级方式更新换代，可在相当长的时间内保持技术与设备的一致性2.1系统优势说明 1、革命性的全数字会议系统完全数字化的会议系统HCS-4100，利用TAIDEN公司独创的，具有自主知识产权的MCA-STREAM (Multi_Channel_Audio STREAM)数字处理和传输技术，革命性地将具有创新品质和突破意义的全数字技术和综合网络技术全面地引入到会议系统中，把先进的数字技术、网络技术和音频技术充分地结合起来，掀起了现代会议系统技术的新浪潮不仅如此，TAIDEN 公司的HCS-4100全数字会议系统与会议签到系统、智能中央控制系统实现了无缝连接，在业界率先提供了完备而高效的现代会议系统全面解决方案2、MCA-STREAM数字处理和传输技术简单可靠的系统连接架构HCS-4100系统的信号处理和传输基于TAIDEN公司独有的MCA-STREAM数字处理和传输技术会议控制主机、发言单元、语言分配单元、翻译单元都采用以高速CPU为核心的硬件架构；设备间的数据传输采用了先进的MCA-STREAM技术，在一条专用的6芯100Mbps高速电缆上传输多达64路的高品质数字音频信号、控制信号和其它资料数据。
基于MCA-STREAM技术的HCS-4100全数字会议系统实现了：一条专用的6芯电缆（兼容通用的带屏蔽超五类线）可传输多达64路的原声和译音信号，避免采用复杂的多芯电缆，大大方便了施工布线，增强了系统的可靠性；在传输过程中信号的质量和幅度都不会衰减，彻底地解决了音响工程中地线带来的噪声和其他设备（如舞台灯光、电视录像设备等）引起的干扰，信号的信噪比达到96dB，串音小于85dB，频响达到30-16KHz，音质接近CD品质；长距离传输同样能提供接近CD的高保真完美音质，广泛适用于小型会议室、大型会议场馆、体育场等多种场合3、 HCS-4100系统的硬件架构和系统软件以高性能双CPU为处理核心的嵌入式硬件架构，使独立方式下的HCS-4100系统就足以完成对各种规模会议的基本控制，即基本的话筒管理、电子表决、多语种的同声传译等左图中：Audio CODEC：发言单元和翻译单元专用的音频信号编解码IC；TDN：TAIDEN数字会议系统的专用数字网络通讯IC；DAC：数模转换IC RISC：会议控制主机采用高性能双CPU架构的核心处理IC，控制DSP和AD/DA转换IC提供两路音频线路输入输出和录音输入输出功能；通过HCS-4100系统软件的PC（个人电脑）控制，可以对会议进行全面完整的控制并准确及时地处理会议信息。
基于先进硬件技术的HCS-4100系统软件形成了操作简便、安全可靠、易于维护升级等诸多优点，帮助操作人员对各种会议实行全面的管理和监控4、 模块化的系统结构只须把HCS-4100全数字会议系统的会议单元手拉手连接起来，就可以形成任何形式的会议系统HCS-4100模块化系统结构的内涵是：对于任何类型的会议需求，都给予最经济最准确的组合设计，提供最合理完善的系统解决方案已建起的系统还可以加入更多的会议单元，引入个人电脑及软件模块实行控制，使系统进一步扩展5、 基于客户机/服务器模式和双机热备份架构的HCS-4100系统软件HCS-4100系统软件采用客户机/服务器模式，客户机与服务器之间采用TCP/IP网络协议通讯，保证了数据的传输效率和安全准确性；客户机软件和服务器软件既可以运行在同一台电脑上，又可以运行在同一网络中的不同电脑上，这样操作人员就能灵活地对会议实施控制HCS-4100系统软件还采用了主服务器-备份服务器的双机热备份架构，服务器在处理数据的同时，自动地向备份服务器进行数据备份，避免了突发破坏事件对会议的影响，提高了会议的安全性和可靠性6、 先进的TCP/IP连接控制方式PC与会议控制主机之间采用先进的TCP/IP连接控制方式，PC与会议控制主机之间的距离理论上可以任意远，彻底突破传统RS-232连接方式下PC与会议控制主机之间距离不能超过一五米的限制，使得会议系统的远程控制、远程诊断、远程升级和远程翻译的实现成为可能。
网络技术的引入使得会议系统与飞速发展的互联网技术、通信技术、电脑技术接轨，从而可充分享受现代科技带来的便利如利用无限局域网技术（802.11）就可以使用各种新型个人电脑、PDA来对会议系统进行无线管理与控制网络技术的引入也使得会议系统真正意义上的融入了整个楼宇智能化网络中2.2 系统特性1、 全自动的会议管理会议控制主机能独立地对会议进程实施自动控制功能包括：基本的话筒控制、同声传译、摄像机自动跟踪和电子表决，控制64个高品质的数字音频通道、数据通道和通讯通道这些功能可以保证在无人监管的条件下对会议甚至是国际大型会议进行有效的控制2、 操作人员通过PC实施控制操作人员通过接入系统的PC配合HCS-4100系统软件能实施更全面的会议控制除了具备会议控制主机自动控制时所有功能外，还提供了增强的话筒管理和同声传译、建立代表数据、出席签到、会议资料处理和发布、表决管理和输出音频处理等丰富的会议管理控制功能HCS-4100系统软件还可以根据客户要求做专门的设计，更周到地为客户服务HCS-4100系统软件采用了客户机/服务器模式，操作人员可以灵活地在同台PC，也可以在同一网络中的不同PC上对会议实施控制。
在PC机万一产生故障时，会议控制主机自动退回到自动控制状态，实现基本的会议管理控制，保证会议的继续进行3、 完备的会议系统解决方案HCS-4100产品系列是一个完整的系列，主要组成包括：会议控制主机、发言单元、表决单元、翻译单元、语言分配单元、模拟音频输出单元、专用系统软件和辅助功能设备等还有多种外部设备可供选择，如：电视及投影机、个人电脑、监听器、前置放大器、音箱和打印机等，这些都能很方便的接入HCS-4100数字会议系统通过系统软硬件的良好结合， HCS-4100系统实现了三大会议功能：（1）会议OA，将常规和繁琐的工作安排的井井有条，最及时地处理和发布各种信息数据；（2）全方位的会议管理，提供对会场环境、会议进程、代表安排等全面的控制；（3）复合卡签到技术和代表管理，与会代表可以方便地进行身份认证和签到，提高了会议的安全性，也方便了操作人员对代表数据和会议数据的处理 HCS-4100全数字会议系统与TAIDEN会议签到系统及智能中央控制系统实现了无缝连接，从而形成了完备的会议系统解决方案，不仅能实现代表发言、投票表决、自动视像跟踪等基本会议功能，还能实现与会代表的会议签到和进入会场控制等，并全面管理会议现场中的多媒体周边设备、环境灯光、投影显示及音响系统等，最大程度地实现会议系统的专业化、集成化和智能化，使会议的进行更有序、高效，控制更简便、快捷。
4、 多达64个不同的语种选择HCS-4100系统的同传单元，支持包括原声通道共64路的语种选择通道，可以满足国际大型多语种会议的需要同传单元能自动控制语种通道的分配、互锁和线路调度，保证各语种通道信号的独立输出，避免干扰和串音5、 有线的语种分配HCS-4100系统的语种分配包括有线和无线两种方式有线语种分配是由HCS-4100系统的电缆线路实现的，用通道选择器或带通道选择功能的发言单元选择语种收听；6、多样式的会议单元根据外观特征列席单元分成掀盖式、台面式、嵌入式和组合式四种，不同样式都有多种型号的产品，极大地丰富了用户选择空间掀盖式以可折叠的平板扬声器为其标志，典雅精致的外形和现代气质，使其成为许多会议的最佳选择台面式结构简洁干练、安装简易方便，提供基本的会议功能，非常适用于一般集会和小型会议在需要固定安装到桌面、座椅或扶手等处的场合，则可以使用嵌入式单元，良好的设计使其安装方便、固定牢靠组合式单元，提供给了用户最大的灵活度，可以根据会议的规模和类型，自由地选择组件和安装方式，特别适合于多功能会议场合这种分类并不是绝对和唯一的，如组合式产品中也有嵌入式和台面式的区别这种多样性是为了提供给用户更大的选择空间，使HCS-4100数字会议系统能最佳的适合会议会场和用户需求。
7、 经济便捷的安装HCS-4100系统全数字技术设计，简化了系统安装，也减少了安装经费经济而耐用的HCS-4100系统专用6芯电缆(可用通用的带屏蔽超五类线代替)，一根电缆可同时传送64路高品质的音频信号、控制数据与资料数据，可以适应各种会场环境的布线要求；专业的6芯DIN标准插头和卡扣，提高了设备连接的可靠性，方便了系统的安装和拆卸；列席单元的“手拉手”接线设计，使其能在HCS-4100系统的任意节点处接入，方便了系统扩充、移动2.3 数字会议系统原理图1、具有发言、投票表决、同声传译及(摄像跟踪带红外线语言分配系统)功能的会议系统原理图：一、这个配置可实现的功能： 1.话筒管理功能； 2.有线投票表决功能； 3.同声传译功能； 4.摄像机自动跟踪功能； 5.IC卡签到功能； 二、会议最多可连接4096台有线会议单元(含投票表决单元及发言单元) 三、配置红外线语言分配系统可实现更多的代表加入会议(数量不受限制) 3.1 全数字会议系统设备说明会议控制主机是HCS-4100MA/05数字会议系统的核心。
它为所有会议单元供电，也是系统硬件与系统应用软件间的连接及控制的桥梁会议控制主机可以独立地实现会议控制，在需要更复杂的会议管理与控制时，可以通过PC配合HCS-4100MA/05系统软件由专业操作人员完成会议控制主机可控的系统设备包括：发言单元（主席/代表）、表决单元、翻译单元、语言分配单元(通道选择器)和用于视像跟踪的视频切换台等一台会议控制主机最多可以连接72台会议单元如果需要连接更多的单元，可通过连接扩展主机实现，每台扩展主机最多也可以连接72台会议单元HCS-4100MA/05系统最多可以连接64台翻译单元、4096台发言/表决单元，和无限多的语言分配单元（通道选择器） HCS-4100MA/05单元说明1、基于TAIDEN公司独创的MCA-STREAM数字处理和传输技术的全数字会议系统，符合IEC60914国际标准2、以高性能双CPU为核心的嵌入式硬件架构，系统更稳定，运算更快捷3、音频信号采用专用的高性能DSP进行处理，输出音频的效果接近CD音质，与会代表可以听到清晰流畅的语音，会议交流将更轻松愉快4、PC与会议控制主机之间采用先进的TCP/IP连接控制方式，可以实现会议系统的远程控制、远程诊断、远程升级和远程翻译5、带背光的LCD显示屏可显示表决结果、操作模式、语种等信息，并提供简/繁体中文、英文三种语言的系统设置菜单6、在一条专用6芯电缆（也可用通用的带屏蔽超五类线代替）上可传输多达64路的高品质数字音频信号7、内置自动通讯终止功能，防止系统中某段线缆被拔掉而导致整个系统崩溃8、系统具有自动修复功能，支持线路的“热插拔”9、具备多种音频信号输入输出方式：n 具备同声传译功能，可连接64台翻译单元实现64种语种(包含原声通道)的同声传译功能。
配合有线语言分配单元（通道选择器）和/或红外语言分配系统，可容纳更多的听众参与会议；n 两个独立的，相位相反的RCA输出接口，可连接成平衡输出方式，实现远程低噪声传输n 录音输入/输出端口各一个n 一个平衡线路输入接口（6.4mm插口）n 一个报警信号输入接口n 6路独立的MIC输出接口n 一组六路话筒混音输出平衡接口10、六路会议单元输出端口，一台主机可连接72台会议单元连接扩展主机(HCS-4100ME)，可最多连接4096台发言/表决单元，和任意数量的通道选择器11、配合市话接口(TCO-890)可以召开会议12、配合视频切换台、高速云台摄像机及视频控制软件，可以实现摄像自动跟踪功能(须先用电脑预设，使用时可以脱离电脑)一三、配合模拟音频输出器(HCS-4110M)，可输出多通道的模拟音频信号，供红外同传系统或录音等使用14、可脱离电脑单独使用，作为一套基本的会议系统，具备以下功能：■ OPEN工作模式，即发言人数(开机数量)限制和申请功能，可设置同时开启1/2/4台发言单元，当达到开机数量后，系统进入申请状态模式■ OVERRIDE工作模式，即先进先出工作模式，达到开机数量后，最先开启的发言单元能被后来发言单元关闭■ 声控开机(VOICE) 工作模式，停止发言5秒钟话筒会自动关闭■ 表决功能（赞成/反对/弃权）■ 同声传译功能n APPLY工作模式，代表单元发言需由主席单元或操作员批准n 讲台模式，主席保持常开状态一五、连接电脑配合系统控制软件使用，具备更多功能：■ 可集中进行话筒管理：●设定发言人数限制（1/2/4）●可为发言代表设定发言时间限制（1-240分钟）■ 可进行投票表决，并具多种表决形式：●表决方式：赞成/弃权/反对●选举方式：从五位候选人中选择一位（1/2/3/4/5）●响应方式：对某件事情进行评估或对某人进行评价的评分方式（--/-/0/+/++）■ 可进行多种模式个人出席签到（门禁签到/坐席签到）■ 根据用户选购的HCS-4100系统配套软件模块，可实现相应的多种会议管理功能16、系统主机可设IP地址，与控制电脑之间采用先进的TCP/IP连接控制方式，可以实现远程控制、远程诊断、远程升级。
17、具备双机热备份功能，可将一台主机设置为备份机，当主机发生意外时，备份机会自动启用，保证会议无间断进行一八、具备多会议室功能19、在PC机万一产生故障时，会议控制主机自动退回到独立控制状态，实现基本的会议管理控制，保证会议的继续进行20、频率响应：100Hz-16kHz21、总谐波失真：<0.1%22、线路输出信噪比³90dB23、配备扩展输入/输出24、输入阻抗：100KΩ25、最大输出负载：>1KΩ26、可安装在19英寸标准机柜3. 2 全数字会议系统扩展主机1，基于TAIDEN公司独创的MCA-STREAM数字处理和传输技术2，配合系统主机HCS-4100MA /MC用于扩展连接会议单元3，六路会议单元输出端口，每路可以支持30个PCF，一台主机总计可支持一八0个PCF(例如一台带LCD屏的发言单元为2.5个PCF，即每一台扩展主机最多可以连接72台发言单元)4，连接： 一个6P-DIN标准插座(输入)，连接系统主机或上一台会议扩展主机 一个6P-DIN标准插座(输出)，连接会议单元或下一台会议扩展主机3. 3 全数字会议单元会议单元，指与会者用于参与会议的基本设备单元，包括发言单元(主席/代表)、表决单元、翻译单元、语言分配单元等。
简单的会议单元有纯发言单元、纯表决单元、语言分配单元等高级的会议单元集成了发言、表决、内置扬声器，甚至还装备了带背光的256x32图形LCD显示屏、通道选择按键和通道号显示屏、IC卡读卡器等主席发言单元拥有话筒优先的权利，并有优先按键，可以批准或否决代表单元的发言申请根据会议单元类型的不同，与会者可以获得不同的功能，这包括，收听、发言、申请发言、参与电子表决、IC卡签到、接收系统短信息和资料显示等翻译单元有带背光高亮显示的LCD屏、有多达32路的不同语种通道、内置扬声器和可插拔式麦管、以及耳机耳麦插口等翻译单元提供了直接翻译和间接翻译的功能；多种语音输入输出方式，使译员能根据爱好自由选择工作方式3.3.1代表单元HCS-4365D（具有64通道同传和表决功能）： HCS-4365D 单元说明1. 精致典雅的嵌入式结构，符合人体工程学，极具现代气息2. 采用全数字音频技术，内置高性能CPU，处理速度更快，音质更佳3. 符合IEC60914国际标准4. 系统具有自动修复功能，支持线路的"热插拔"5. 驻极体心型指向性麦克风，并带有开启指示灯圈6. 话筒杆在休会期间可以拆卸，方便设备维护7. 内置高保真扬声器，不易产生啸叫，打开话筒后自动静音8. 一个直径3.5mm的耳机插口可连接耳机，并具备音量调节功能9. 一个直径3.5mm的外部话筒插口10. 内置通道选择器，有通道选择键(正/逆)、带背光的通道显示屏（必须插入耳机才可以选择通道语种，插上耳机后，内置扬声器会自动关闭）11. 具备话筒开关、5个投票表决按键12. 高亮度256×32图形 LCD显示屏，可显示：n 发言人数、申请发言人数、表决结果、签到人数等信息n 各种短消息(系统管理员可以给所有或某个会议单元发送短消息)n 多种语言(简/繁体中文、英文等)的菜单13. 脱离电脑使用时，作为一套基本的会议系统，可实现以下功能：n 发言人数限制功能，可以设置同时开启的代表发言单元，数量为1/2/4台n “OPEN”模式，达到开机数量后，另有代表单元要发言时，自动进入请求发言登记队列n “OVERRIDE”模式，达到开机数量后，最先开启的发言单元被后来发言单元关闭(FIFO)n “VOICE”模式，声控启动话筒，并可选择声控门限n “APPLY”模式，代表单元发言需由主席单元或操作员批准n 在“OPEN/OVERRIDE/APPLY”模式下,可设置主席单元为“讲台”模式，始终保持常开状态n 表决功能(赞成/反对/弃权) n 同声传译功能14. 配置相应的软件模块可进行多种形式的投票表决n 表决方式：赞成/反对/弃权n 选举方式/调查方式：1/2/3/4/5n 响应方式/评议方式：--/-/0/+/++15. 内置IC卡读卡器，具有IC卡签到功能16. 具有按键签到功能17. 内置内部通话功能，在会议期间可以与主席、与会代表、翻译员及操作员进行双向通话18. 配合摄像机、视频切换台，使用电脑预设后，可进行摄像机自动跟踪19. 可以通过应用软件将任一台代表发言单元设置为VIP单元n 只要整个会议系统中已开启的话筒总数不超过6台（包括主席/代表/VIP单元），VIP单元就可以自由开启，最多可以设置32台VIP单元20. 话筒杆长度：340mm，420mm(标准配置)及480mm 21. 外型尺寸：283 X 86 X 64mm(不含话筒杆) 22. 单元连接(用于系统串接级联)： n 1.5米6P-DIN标准插头(公头×1)电缆 n 0.6米6P-DIN标准插头(母头×1)电缆3.3.2主席单元HCS-4365C（具有64通道同传和表决功能）： HCS-4365C 主席单元HCS-4365C除具有代表单元全部功能外，还具有以下会议控制功能：1. 主席单元话筒可以自由开启，不受开机数量限制2. 具有优先权按键功能，可以关闭或暂时静音正在发言的代表单元3. 具有否决全部代表发言请求的功能4. 不连接电脑时，可以发起三键表决("赞成/反对/弃权")5. 可控制表决进程的开始和结束(START/STOP) 6. 可控制表决结果是否在代表单元的LCD显示屏上显示出来7. 系统可连接最多100台主席单元，通过软件设置其中一台主席单元具备会议控制功能3.3.3 HCS-4385A翻译单元单元说明：1、全新数字化技术设计，符合IEC60914及标准；2、1＋63种语言通道；3、带背光的高亮LCD屏可以显示三路语音输入通道和两路语音输出通道信息，并可以通过外部消息键切换到消息显示界面4、具有个人音量调节及自动啸叫抑制功能；5、具有同一通道互锁功能，确保通道与语种之间一一对应；6、具有间接翻译功能；7、具有自动中继功能，即当间接翻译时，被监听译员在两个输出通道之间切换时，间接翻译人员不需要手动切换监听通道，自动切换到能听懂的语言。
8、当代表发言速度过快时，译员可以按下请求按键（SLOW）亚求发言者将讲话速度放慢9、翻译单元具有向控制中心呼叫功能，即译员需要技术服务时，可以通过翻译单元按键呼叫中心人员10、具备消咳功能，当翻译人员咳嗽时，可防止咳嗽声音的传出11、通过耳麦进行监听和发言，还可以通过内置扬声器收听发言原声和用可插拔式柔性麦管进行译员的语音输入3.4 摄像机自动跟踪系统3.4.1 HCS-4310M 视频切换台 l 1个TAINET控制接口，用于连接台电中控系统l 2路RS-232C输出端口，可控制视频/数据投影机或等离子显示设备l 特别的RS-232C控制口的配置（如波特率、奇偶校验等）可动态设置，从而可支持任何连接于RS-232C的控制协议l 1路RS-422控制口，可方便地控制RS-422或RS-485协议的摄像机l 自定义场景保存及场景调用功能（最多可保存16个场景）l 掉电现场切换记忆保护功能l 前面板按键控制、LED显示功能l 计算机控制时，面板按键自动锁定保护功能l 结构紧凑，2U高度和较轻的重量l 16路输入接口及8路输出接口l 供电电压：AC 220Vl 消耗功率：一八Wl 外型尺寸(长X宽X高)：430 X 325 X 99mml 重量：4.5KgHCS-4310M是一款控制功能强大的专业视频矩阵，它除了具有一般视频矩阵的全部功能外， 还带有RS-232C、RS-422、RS-485输出接口，可以控制多种其他设备。
它既可以配合台电 会议系统实现摄像机自动跟踪功能，也可使用台电中控系统、电脑或其他控制设备通过串口 控制视频矩阵切换还自带控制面板，方便手动调节与控制另外，还内置了多种专业摄像机的控制协议，除台电HCS-33一三C高速云台摄像机外，还可控制SONY、PELCO、Panasonic 等多种专业摄像机 HCS-4310M有16路BNC视频输入接口，可以输入16路摄像机或其他视频信号（如VCD/DVD等）8路BNC视频输出接口，可以直接连接各种显示器、投影仪系统采用专业视频矩阵芯片，自带输出缓冲，输出图象稳定、清晰、切换无闪烁 HCS-4310M控制摄像机采用RS-422和RS-485协议，使得控制距离大大提高系统还带有2个可编程的串口输出，可以同步控制其他串口控制设备 系统与台电数字会议系统配合使用，可实现当与会代表开启话筒时，摄像机自动调整到发言者所在的位置，连接视频显示设备可将摄像机所摄制到的图象显示出来同时可实现多台摄像机与电脑输出的视频信号(使用台电系统控制软件)之间的自动切换使用视频控制软件模块可以很方便地对摄像机与会议单元之间进行预置位设置系统具有断电自动记忆功能，使用前只需通过电脑对会议单元进行预置位设置，使用过程中即使脱离电脑也同样可以实现自动跟踪。
3.4.2 HCS-33一三C 系列高速云台摄像机l 内置超级背光补偿,超低照度彩色摄像机l 内置高速预置云台及解码器l 选用直流电机,低速运行平稳l 64个预置点及自动巡航监视l 彩色信号输出，信号为PAL TV信号l 水平360 连续旋转,垂直100 旋转l 安装方式： 吸顶型:HCS-33一三C3.5字会议系统管理软件HCS-4100系统配套软件可以满足所有想象得到的会议管理要求，并具有操作简便、安全可靠和易于维护等特点运行HCS-4100系统软件的PC机接入到系统后，就通过系统的电缆线路与其它连接的系统设备产生了直接的链路，操作人员就可以集中地对会议实施全方位的控制，简化了操作也提高了效率HCS-4100系统软件采用模块化设计，包括：1，基础设置软件模块 包含简易会场设计、会议管理、主机设置、分机设置、信息显示、系统检测、报表系统、用户管理等功能2，高级会场设计软件模块3，话筒控制软件模块 包含排位管理，人员管理和话筒控制等功能4，表决管理软件模块5，视频控制软件模块6，同声传译软件模块7，会议签到软件模块8，内部通讯软件模块9，中控系统软件模块其中，基础设置软件模块是HCS-4100系统软件的基本功能，其他软件模块用户根据需要可选购任意的组合。
HCS-4100系统软件是友好的图形界面软件，HCS-4100系统的构成单元，如发言单元、视频切换台等都以图形表示，软件的特别设计使其能很好的移植到触摸屏上；另一方面，通道/语种分配、表决结果等信息显示也采用直观的画面，这比文字显示更加一目了然针对本方案的要求，我们配置的软件主要具备以下功能： 1、基础设置软件模块2、话筒控制软件模块 3、同声传译软件模块 4、表决管理软件模块 5、摄像跟踪软件模块3.5.1 基础设置软件模块基础设置软件模块包含简易会场设计、会议管理、主机设置、分机设置、信息显示、系统检测、报表系统、用户管理等功能会场设计功能 按照会场的实际布局，将会场的座位排列情况描述出来，形成直观的、图形化可控制界面可满足一般中小型会议厅(室)的应用需求，采用高级会场设计软件模块可实现更强大的会场设计功能 ◆可以自行设计会议室文件的背景图片、背景颜色,支持任意大小的图片；◆提供可选的话筒数量、图标类型以及图标透明功能等；◆允许对话筒进行自由的拖动和放置◆可以实时的配置文件的背景和大小等初始属性；◆文件式设计管理方案主机状态设置功能可以同步地显示并调节会议控制系统主机的工作状态，使操作人员能灵活的控制会议控制主机可以显示主机状态并同步地调节主机状态，具体包括：◆设定的开机数量◆可调节话筒操作模式◆调节会议单元原音通道的主音量大小(dB)◆调节会议单元原音通道的高音(dB)◆调节会议单元原音通道的低音(dB) ◆调节线路音量的大小(dB)◆控制线路输入是否静音会议管理功能具备完善的会议信息管理功能，使用户一目了然地进行会议信息设计管理。
1、可以新建大会信息，包括： ◆大会名称◆会议地点◆大会内容2、支持对所有大会信息的修改和删除；3、可以为指定大会新建会议，内容包括： ◆会议名称◆会议室名称◆会议的起始时间◆签到的起始时间◆Ic卡类型选择◆会议内容 4、所有会议信息。
