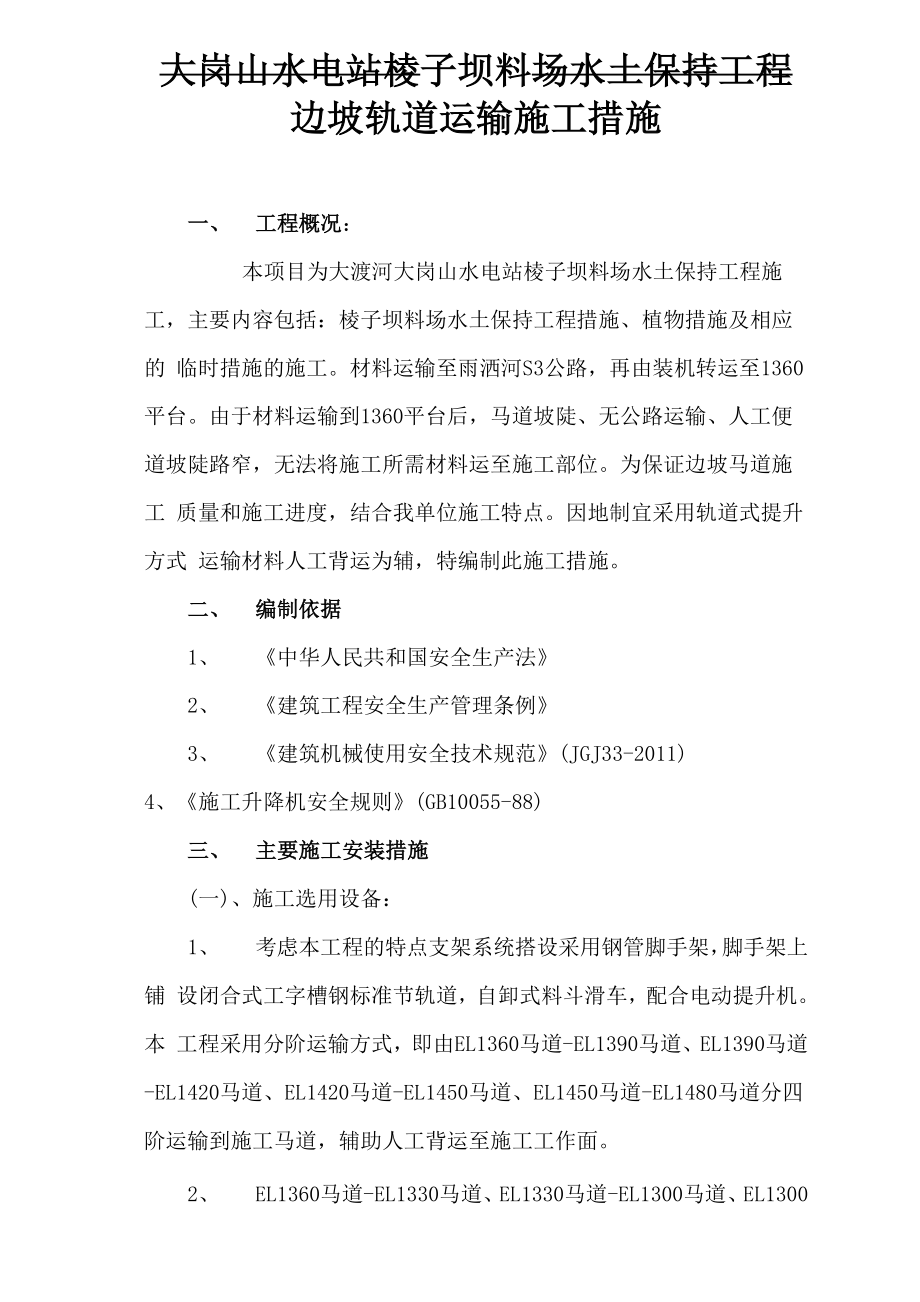

大岗山水电站棱子坝料场水土保持工程边坡轨道运输施工措施一、 工程概况：本项目为大渡河大岗山水电站棱子坝料场水土保持工程施 工，主要内容包括：棱子坝料场水土保持工程措施、植物措施及相应的 临时措施的施工材料运输至雨洒河S3公路，再由装机转运至1360 平台由于材料运输到1360平台后，马道坡陡、无公路运输、人工便 道坡陡路窄，无法将施工所需材料运至施工部位为保证边坡马道施工 质量和施工进度，结合我单位施工特点因地制宜采用轨道式提升方式 运输材料人工背运为辅，特编制此施工措施二、 编制依据1、 《中华人民共和国安全生产法》2、 《建筑工程安全生产管理条例》3、 《建筑机械使用安全技术规范》(JGJ33-2011)4、《施工升降机安全规则》(GB10055-88)三、 主要施工安装措施(一)、施工选用设备：1、 考虑本工程的特点支架系统搭设采用钢管脚手架，脚手架上铺 设闭合式工字槽钢标准节轨道，自卸式料斗滑车，配合电动提升机本 工程采用分阶运输方式，即由EL1360马道-EL1390马道、EL1390马道 -EL1420马道、EL1420马道-EL1450马道、EL1450马道-EL1480马道分四 阶运输到施工马道，辅助人工背运至施工工作面。
2、 EL1360马道-EL1330马道、EL1330马道-EL1300马道、EL1300马道-EL1270马道则采用两阶运输，从EL1360平台往下降料后期终采平 台EL1150以上马道施工亦采用同样分阶运输方式施工，即由EL115 0马道 -EL1180马道、EL1180马道-EL1210马道、EL1210马道-EL1240马道、 EL1240马道-EL1270马道分四阶运输到施工马道，辅助人工背运至施工 工作面2、 支架系统及其配件的规格、性能及质量应符合现行行业标准钢 管脚手架的规定，并应有出厂合格证明书及产品标志3、 轨道采用广东省佛山市鸿盛源机械制造有限公司制造的标准节， 螺栓连接标准节4、 提升采用广东省佛山市鸿盛源机械制造有限公司制造轨道式运 输提升机二）、施工措施：1、 施工前做好放线，确定轨道安装基线和标高本工程采用分阶 运输方式，每组轨道运输垂直距离30m （即两个马道一组），斜向距离 45m，组间采用人工配合运输2、 在选好的轨道运输安装线下马道边缘做硬防护和物料斗坑，防 止设备滑落和高处坠物硬防护搭设长度6m，高度3m硬防护钢管水 平和垂直间距均为1.5m，硬防护挡板采用竹筋板档护。
硬防护立管全 部与马道锚杆可靠连接，上部拉结钢管与边坡锚固杆焊接牢固3、 施工前由人工将拆分后的设备背至安装位置，按设备型号堆放4、 根据放线基线由架子工搭设支撑钢管架，钢管架的搭设必须符 合《建筑脚手架搭设规范》支撑架立管在边坡上必须有可靠支撑点， 支撑点必须先打插筋锚固4、在固定好的脚手架上安装标准节轨道，轨道随马道方向必须水 页脚内容10 车间内天车轨道安装焊接施工方案 平轨道标准节在上一节插入后必须将连接螺栓紧固，轨道与支撑架由 旋转扣件与支撑架水平钢管可靠连接5、 固定好标准节轨道检查校正后，在轨道上安装物料滑车滑车 滑轮必须卡入轨道槽内，滑轮与物料斗连接杆必须可靠6、 卷扬机安装在上部马道，在马道边坡脚打锚杆锚固卷扬机机座， 锚杆深度1.2m卷扬机安装牢固后牵引钢绳与物料滑车连接可靠，各 润滑点加强保养维护7、 卷扬机配备专用配电箱，配线采用绝缘铜芯电缆，上部搭设操 作棚防雨、防坠物卷扬机操作人员必须经过严格培训，考试合格后持 证上岗8、 安装完毕后由专业安装人员试运行，本工程额定载重为1t，试 运行分别载重0.5t和载重1.1t试运行棱子坝料场水土保持工程施工提升系统受力计算：根据图纸【图纸编号】已知棱子坝料场山体坡度为1:0.75，根据 三函函数正切定理：|£.| •.・.： BtanB=1：0.75e1.33查三角函数表正切1.327的度数为53°，即山体坡度约为53°。
车间内天车轨道安装焊接施工方案 已知：料斗长二0.9m,宽二0.5m,高=0.7m料斗容积=0.9X0.5X0.7=0.315m3腐殖土或粘土比重=1600kg/m3料斗自重=150kg提升重量=(0.315m3X 1600kg/m3)+ 150kg=654 kg棱子坝料场水土保持工程施工提升系统受力分析图根据滚动设备牵引拉力计算公式：S=[QgsinB( ' . |”|| .,)]k起式中：s—牵引拉力Q一重量g一重力加速度=9.8m/s2f 一料斗滚轮与轨道滚动摩擦系数二0.05 1f 一料斗滚轮轴承滚动摩擦系数二0.022D一料斗滚轮直径二10cmn一坡度（上坡为+,下坡为-）k起一起动附加系数钢滚轮对钢轨二1.5S=[0.654X9.8Xsin53° Error! Digit expected. =10.245KN即料斗提升牵引力为10.245KN备注：计算式取自机械工业出版社何焯编的《设备起重吊装工程》 P284 页卷扬机钢丝绳计算：提升系统钢丝绳采用6X19, 012.5mm钢丝绳，抗拉强度在无法查证 的情况下选择最低等级1400MPa,查表012.5mm钢丝绳破断拉力 P=80.1KN根据钢丝绳安全倍数计算公式：K二P/S=80.1/10.245=7.8 倍式中；K一安全系数P一钢丝绳破断拉力（KN）S-钢丝绳许用拉力（KN）钢丝绳用于机械起重时安全系数5〜6倍，通过计算得知棱子坝料 场水土保持工程施工提升系统钢丝绳安全系数为7.8倍，符合安全要 求。
备注：计算式取自机械工业出版社何焯编的《设备起重吊装工程》P46 页导向滑车受力计算：P=P XZ1P一导向滑车所受的力（KN）P1—牵引绳拉力=10.245KNZ一导向滑车角度系数45° =1.41P=1O.245KNX1.41^14.45 KN即：导向滑车在45时，受力约1.4t，现场实际选用的是3t单轮 滑车，安全可靠备注：计算式取自机械工业出版社何焯编的《设备起重吊装工程》 P85 页四、 质量保证措施：1、建立健全质量保证体系，形成以项目经理为主，现场质量负 责人及质量检查员为辅的质量管理体系，实行全面质量管理，落实各工 种岗位责任制2、坚持“百年大计，质量第一”的方针，把质量教育工作贯彻到 施工全过程，落实到施工全过程3、 严格按国家规范、规程及安装图纸施工4、 施工过程中严格执行公司的三检制，实现质量管理的系统化、 科学化、规范化5、 施工过程中加强测量工作，严格测量复测制度五、 安全保证措施：1、施工负责人应对工程的高边坡作业安全技术负责，并建立相应 车间内天车轨道安装焊接施工方案 的责任制施工前，应逐级进行安全技术教育及交底，落实所有安全技 术措施和人身防护用品，未经落实时不得进行施工。
2、 进入现场的施工人员必须戴安全帽，严禁班前班中饮酒脚手 架搭设人员必须正确使用安全帽、安全带、穿防滑鞋3、 搭拆脚手架时，应设置警戒区和警戒标志，并由专职人员负责 警戒4、 轨道运输提升机必须按设备额定载重运行，不超载、不违规搭 载人员5、 轨道运输提升机严禁搭载人员，运行时严禁人员设备在轨道下 穿行6、 配电箱应按设备功率配置，有遮雨防漏电措施机械检修作业 或维护保养需断电，严禁带电作业7、 设备运行前、运行完必须检查维护，运行完毕必须断电源总闸 并拉下卷扬机刹车8、 在通道口、卷扬机运行设备口、操作间、配电箱处应悬挂明确 安全标识标志牌9、 设备操作人员加强检查设备运行安全，下方挡护设施要牢固 料斗装料合理，防止料斗坠物10、 提升后所有的物料，均应推放平稳，不防碍通行和装卸； 随手用工具应放在工具袋内，传递物件禁止抛掷11、 每周对提升系统检查轨道错牙、料斗滚轮的润滑，钢丝绳 有无断丝断股，钢丝绳直径小于原直径15%；断丝总数超过15%;断 股时进行报废处理12、 设置上升限位开关和卷扬机急停开关13、夜间照明不良时严禁提升系统运行国电大渡河电力工程有限公司大岗山项目部二一三年十月五日附件:产品合格证产品名称：m人本机器经检验合格，符合标准 GB/T9142-2000,准予出厂。
型号：必*兰3号检验员: 出厂编号: .出厂日期；j年*月学日GIJS320型轨道式提升机320型提升机部件额定荷载力说明电动变速箱： 额定承载力500Kg钢丝绳： 额定承载拉破力500Kg标准T；-； 全方位承载力400Kg本产品用于物料提升运输设卷，本机具额定提升 重量为400kg：最大提升高度为60m：提升速度15m/s. 在使用中严格按照设计功率运转.说明：严格要求按照使用说明书安装流程规范操 作，并定期维护2013。
