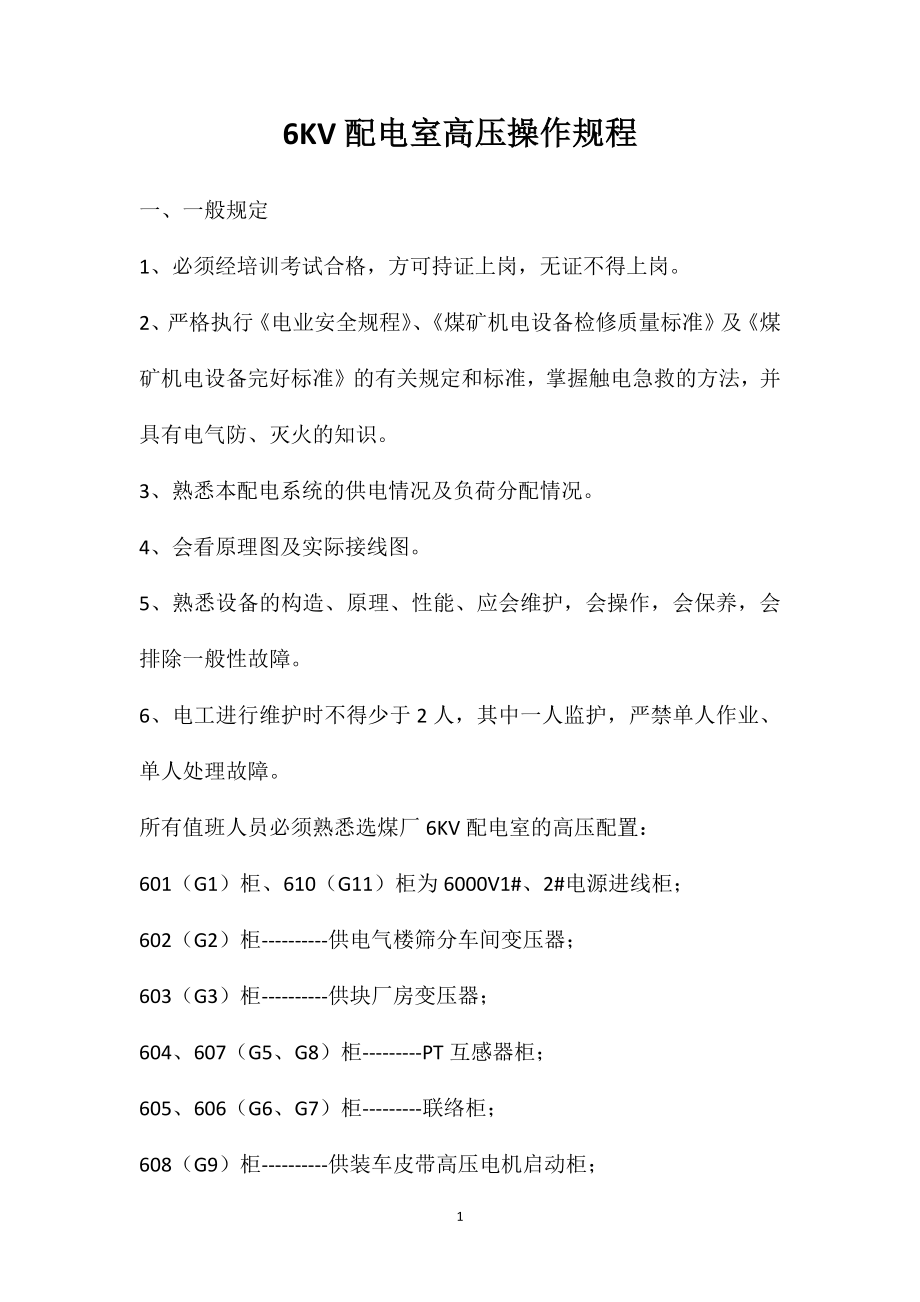

6KV配电室高压操作规程一、一般规定1、必须经培训考试合格，方可持证上岗，无证不得上岗2、严格执行《电业安全规程》、《煤矿机电设备检修质量标准》及《煤矿机电设备完好标准》的有关规定和标准，掌握触电急救的方法，并具有电气防、灭火的知识3、熟悉本配电系统的供电情况及负荷分配情况4、会看原理图及实际接线图5、熟悉设备的构造、原理、性能、应会维护，会操作，会保养，会排除一般性故障6、电工进行维护时不得少于2人，其中一人监护，严禁单人作业、单人处理故障所有值班人员必须熟悉选煤厂6KV配电室的高压配置：601（G1）柜、610（G11）柜为6000V1#、2#电源进线柜；602（G2）柜----------供电气楼筛分车间变压器；603（G3）柜----------供块厂房变压器；604、607（G5、G8）柜---------PT互感器柜；605、606（G6、G7）柜---------联络柜；608（G9）柜----------供装车皮带高压电机启动柜；609（G10）柜---------供块仓下变压器；611（G12）柜---------供末厂房变压器共11块柜，G4柜移自主井供101皮带7、所有电气管理人员都应熟悉选煤厂6KV室的供电方式：电源来自亚美大宁矿井35KV变电站6KV室。
1#回路：由35KV变电所的606#柜，引至厂6KV配电室601#（G1）柜2#回路：由35KV变电所的616#柜，引至厂6KV配电室的610#（G11）柜8、所有电气管理人员都应熟悉运行方式：高压正常运行时为双电源、分段运行，同时投入601和610柜，采用热备当任一回路电源故障时，可切除故障进线柜，操作母联柜，进行全厂供电9、在检修停送601、610任一进线柜时，由选煤厂提出，经地面部电气主管申请，到矿机电部办理工作票后，方可进行停送电工作二、 操作前的准备1、操作高压时，必须执行倒闸操作票制度2、操作前必须戴好绝缘手套、绝缘靴，准备等电位级的验电器和接地棒，并认真检查，确认完好后方可使用三、操作1、正常送电A：一段母线送电：a) 首先确定605、606母联柜均未合上b) 将601（1#电源进线柜）进行全面检查，在无隐患、无问题的的情况下，观察断路器处于分闸指示位置时，摇入开关小车，到位后，合上控制电源开关，储能、旋转合闸旋钮，使真空断路器合闸此时断路器指示牌处于合的状态，绿灯灭，红灯亮，I段母线得电c) 送上604PT柜，观察线、相电压等参数值是否正常d) 送上电气楼变压器（602）柜。
e) 送上块厂房变压器（603）柜B 二段母线送电：a) 将610（2#电源进线柜）进行全面检查，在无隐患、无问题的的情况下，观察断路器处于分闸指示位置，摇入开关小车，到位后，合上控制电源开关，储能、旋转合闸旋钮，使真空断路器合闸此时断路器指示牌处于合的状态，绿灯灭，红灯亮，Ⅱ段母线得电b) 送上607PT柜，观察线、相电压等参数值是否正常c) 送上块仓下变压器（608）柜d) 送上末厂房变压器（611）柜2、单电源、母线联络供电：高压联络开关分合闸：选煤厂高压配电柜采用两路两段独立供电方式联络开关处于分断状态当一段高压电源因故停电时，联络开关可摇入至送电位置，实现联络供电如果故障排除后，恢复送电，联络开关则要先分断操作程序：a) 首先确定另一回路电源侧和负荷侧刀闸都必须拉开（真空断路器）摇出b) 摇入母线联络606小车c) 送上605母联断路器储能、合闸，两段母线联通d) 依次送上供各用电变压器的断路器3、出现设备的事故性跳闸的，首先必须查明事故的原因，处理完确认无误后，方可送电4、任一设备需检修时，见到工作票后，方可停电见到工作票返回时，方可送电严禁、预约停送电注：停电的操作顺序：先停该柜的真空断路器，后拉负荷侧刀闸，最后拉电源侧刀闸。
1、 出现因供电而引起的事故，在有可能事故扩大的情况下，可先停电，后向厂集控、主管领导报告2、 操作高压时应注意a) 高压操作时，必须两人，一人操作，一人监护b) 禁止带负荷拉或合刀闸c) 操作刀闸时应果断迅速7、操作高压时应做好如下记录：a) 所有操作人员在接到审批后的工作票时，应首先填写倒闸操作票，按照倒闸操作票填写的顺序，一人操作，一人监护的程序工作b) 更换高压控制柜控制电源（220V）的一次侧熔断器时，必须至矿35KV变电所办理停电手续，待停电后进行c) 操作完毕应做好记录d) 高压柜事故跳闸时，操作人员应把事故类型（过流、速断）及原因，在事故记录本上认真填写清楚四、收尾工作a) 清点工具、材料、配件、仪器仪表，并清理现场，做好检查、检修记录，拆除短路地线b) 检修好的设备以项目负责人验收合格后，填写好检修记录c) 检修完毕后，经试运转一切正常后方可离去。
