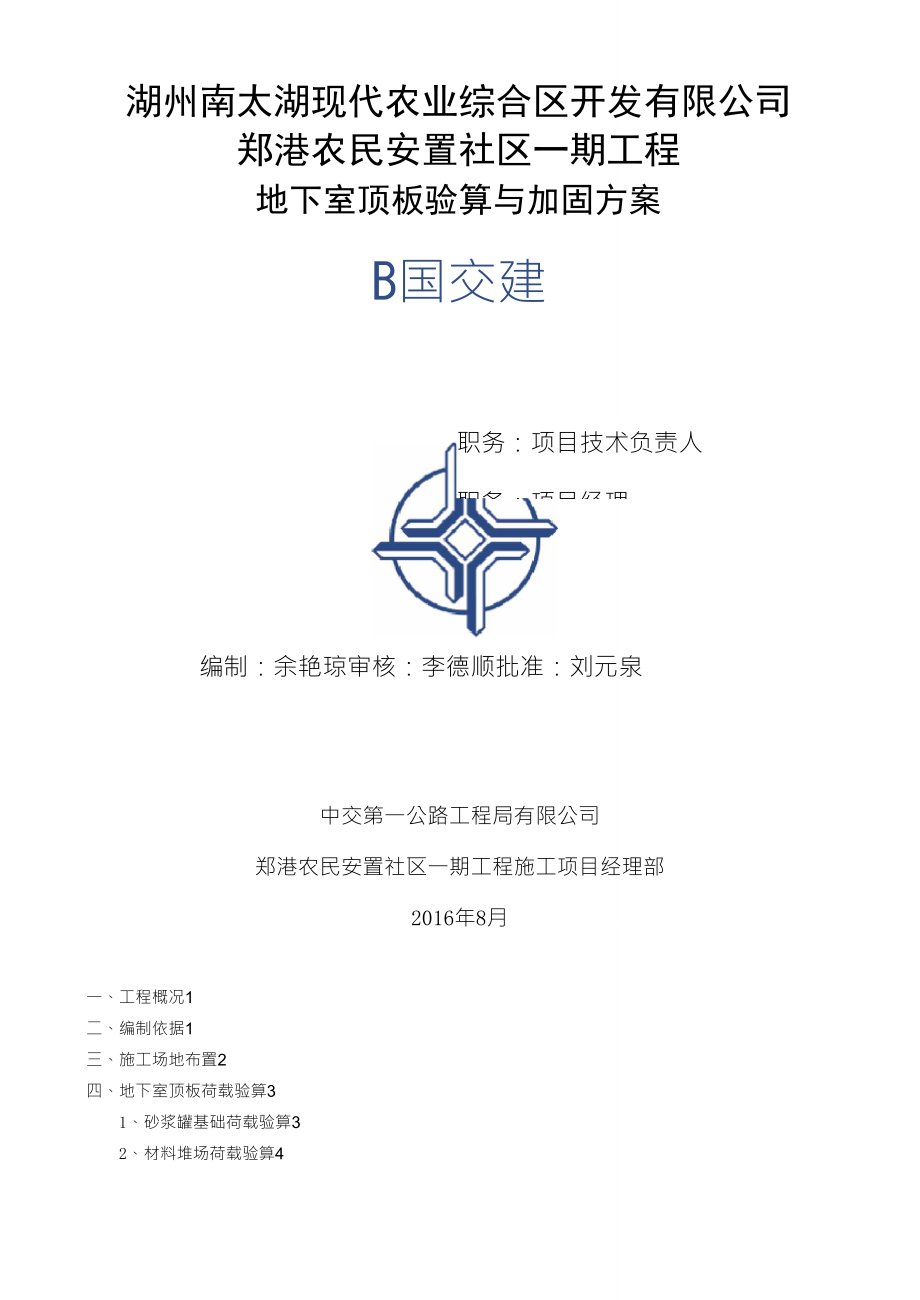

湖州南太湖现代农业综合区开发有限公司郑港农民安置社区一期工程地下室顶板验算与加固方案B国交建职务：项目技术负责人职务：项目经理编制：余艳琼审核：李德顺批准：刘元泉中交第一公路工程局有限公司郑港农民安置社区一期工程施工项目经理部2016年8月一、工程概况1二、编制依据1三、施工场地布置2四、地下室顶板荷载验算31、砂浆罐基础荷载验算32、材料堆场荷载验算43、地下室顶板（主楼区外施工区域）梁板信息5五、顶板承载力安全性验算51、地下室顶板设计允许承载力计算52、施工通道承载验算53、材料堆场承载验算64、后浇带行车验算65、砂浆罐安全性验算8六、钢管加固支撑的搭设及拆除91、工艺流程92、构造要求93、钢管加固支撑的检查94、支撑加固施工安全注意措施10七、顶板行车和材料堆放特别注意事项10附件一、《实用建筑结构工程师手册》车辆荷载12附件二、混凝土搅拌车技术参数14附件三、拖泵技术参数19附件四、汽车等效均布荷载的简化计算20郑港农民安置社区一期工程地下室顶板验算与加固方案一、工程概况郑港农民安置社区一期工程位于湖州市织里镇，湖织大道南侧，栋梁路东侧，姚家田路西侧，南侧为南横塘港本工程占地面积31830，总建筑面积94134，地下车库面积25234，总停车位588个，地上55个。
本工程总计10个单体，其中1#楼、3#楼为17层及单层地下室，总建筑高度56.25米；7#楼、8#楼、9#楼为16层及单层地下室，总建筑高度52.25米；10#楼、11#楼、12#楼、13#楼均为18层及单层地下室，总建筑高度58.05米；6#楼为11F及单层地下室，总建筑高度37.75米本建筑标准层层高2.9米，其他主要架空层层高分别为4.0米、3.6米本工程的建设单位为湖州南太湖现代农业综合开发有限公司，由湖州市城市规划设计研究院设计，总承包单位为中国公路工程咨询集团有限公司，监理单位为中国华西工程设计建设有限公司，施工单位是中交第一公路工程局有限公司本工程地下室顶板板厚250mm，主梁最大间距为8.1m，次梁间距为2.8m，顶板上设计回填土厚度为1.0m，地下室顶板活动荷载5KN/m2，消防车道设计荷载30KN/m2二、编制依据1、本工程的建筑施工图、结构施工图、施工组织设计；2、《施工现场设施安全设计计算手册》谢建民编著；3、《建筑结构荷载规范》GB50009-2012；4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；5、《混凝土结构设计规范》GB50010-2002；6、《混凝土结构工程施工质量验规范》（GB50204-2015）7、《建筑施工高处作业安全技术规范》（JGJ80）8、《碳素钢结构》GB700-2006中国计划出版社9、《建筑施工安全检查标准》JGJ59-2011；10、《实用建筑结构工程师手册》中国建筑工业出版社（李国胜、宋鸿金、林焕枢编）11、《汽车等效均布荷载的简化计算》中国建筑设计研究院朱炳寅著（发表于＜建筑结构＞）12、混凝土搅拌车、拖泵等车辆技术参数三、施工场地布置根据上部结构结构工程、砌体工程、安装工程、装修工程施工需要，在地下室顶板上根据单体结构的分布布置材料堆放场地与行车便道，使材料能确保及时供应。
1）场地布置结合施工图纸与施工工艺需求，在地下室顶板上布置大宗材料堆放区域参数如下表：序号用途咼度备注1钢筋原材料堆放场0.25m1捆2盘圆钢筋堆放场1.5m1盘3钢管堆放场0.3m4模板堆放场0.75m5陶粒增强加气砌块砌块堆放场2.0m6MU5烧结页岩砖2.0m7砂石堆场1.2m其他集中荷载有：序号名称型号重量是否设反顶备注1施丄升降机SC200/200是2砂浆罐TF2535吨是25方3罐车ZLJ5253GJB133.2吨否8方4拖泵HBT80S2118T61R7.5吨否5臂架泵三一901811吨否2）、允许驶入顶板消防通道的车辆① 中小型砂石运输车，汽车-10级；车辆总质量（自重加满载满员重量）W20T,折算重量200KN车身尺寸：长7米，宽2.5米，轴距4米详见附件一：《实用建筑结构工程师手册》P26\27车辆荷载② 混凝土搅拌车（8方以下）：车辆总质量详见附件二：混凝土搅拌车技术参数本工程进入地下室顶板混凝土搅拌车中最大为8方搅拌车，总质量33.2T,折算重量332KN8方车身尺寸，长约8.9米，宽2.5米，轴距约3.63+1.35米③ 混凝土拖泵：地泵质量详见附件三：最大质量7.5T，折算重量75KN。
车身尺寸，约长6.4米宽2米④ 其它，如翻斗车、叉车，总质量均在6T以下3）、车辆限行在地下室与非地下室之间，施工通道设置道闸，对车辆进行限行限速车辆限速5KM/H以内禁止钢筋运输车和加气砼块车辆，即禁止挂车（允许模板方木运输车辆堆高不超过2米驶入，但挂-100及以上禁入）驶入地下室顶板上方禁止总质量34T及以上车辆（包括水泥罐装车、总质量34T以上大型砂石运输车、超过8方以上砼搅拌车、总质量34T以上砼汽车泵车）驶入地下室顶板上方不允许两辆及以上混凝土搅拌车同时驶入4）、材料转运输方案钢筋采用塔吊吊运；加气砼块采用3T以下叉车转运四、地下室顶板荷载验算1、砂浆罐基础荷载验算根据施工需要，需在地下室顶板上每栋主体结构旁布置砂浆罐，砂浆罐总重量为35吨，砂浆罐基础尺寸为2.5*2.5*0.3米砂浆罐自重：P=（1.2X35000）X10/1000=420kN；砂浆罐基础自重：Pj=1.2XlXdXhX25=1.2X2.5X2.5X0.3X25=56.25KNP=nX（P+Pj）=1.2X（420+56.25）=476.25kN楼板均布荷载：q=P/（lXd）=476.25/（2.5X2.5）=76.2kN/m22、材料堆场荷载验算1）、钢筋堆场；整扎钢筋：钢筋原料堆场和成品堆场，堆置净高控制在250MM以内。
根据《建筑结构荷载规范》GB50009-2012附录A,钢筋容重78.5KN/M3,最大均布荷载=78.5KN/M3*0.25M*0.9（空隙率，以直径20钢筋估算）=17.67KN/m?钢筋堆场最大堆载W17.67KN/m?（标准值，以下均同）圆盘一级钢筋：不超过1盘钢筋，且不能叠放每盘的重量约25KN，平放时的底面积：3.14X（圆盘直径1.6/2）X2=2.00m2车库受到的压力:25/2=12.5KN/m22）、模板方木堆场：模板方木堆场，堆置高度＜2.5米考虑露天堆放，模板方木在雨天容重变大，根据《建筑结构荷载规范》GB50009-2012附录A，按松木取大值，带湿容重6KN/M3湿态下最大均布荷载=6KN/M3*2.5M=15KN/m?故方木模板堆场，最大堆载W15KN/m23）、陶粒增强加气砌块砌块堆场：砌块堆放最大堆置高度不大于2米套膜覆盖根据《建筑结构荷载规范》GB50009-2012附录A，A5.0陶粒增强加气砌块最大容重为6.0KN/M3；本工程采用A5.0B06产品，考虑失去膜覆盖后最大含水率30%；按不利情况计算，取其湿容重为6.0KN/M3*（1+0.3）=7.80KN/M3。
湿态下最大均布荷载=7.80KN/M3*2M=15.60KN/m2o故加气砼堆场，最大堆载＜15.60KN/mo4）、MU5烧结页岩砖临时堆放：混凝土砖自卸临时堆放，最大堆置高度不大于2米同样包括码放高度）平时以帆布覆盖根据《建筑结构荷载规范》GB50009-2012附录A，MU5烧结页岩空心砌块容重最大为10.0KN/M3；堆置高度小于2米，故最大堆载W20.0KN/m25）、加工场地：加工场地主要为材料堆载，按材料堆放荷载进行验算，不再单独计算3、地下室顶板（主楼区外施工区域）梁板信息本工程（主楼区之外）地下室顶板厚为250mm，配筋均为C12@180双层双向柱网间距：纵向间距*横向间距最大为8.1m*8.1m纵向梁：尺寸400*1000（局部450*1200）；最大跨梁最不利配筋，行车顶板处支座上筋16C25；跨中下筋14C25；无行车处支座上筋16C25,跨中下筋10C25横向梁，尺寸350*800（局部350*900）；最大跨梁配筋，行车处支座上筋10C25，跨中下筋8C25；无行车处支座上筋8C25；跨中下筋4C25板跨组合有8.1*8.1、8.1*7.5、8.1*6.0、7.5*6.0。
五、顶板承载力安全性验算1、地下室顶板设计允许承载力计算根据本工程施工总说明设计依据第8条，消防车道荷载：30KN/^O根据《建筑结构荷载规范》GB50009-2012条文说明P197页，对应本工程板跨，可知计算选用消防车为重型消防车，全车总重300KN，前轴重60KN，后轴重为2*120KN，有2个前轮与4个后轮，轮压作用尺寸均为0.2m*0.6m对应车辆荷载与300KN汽车平面相同，车身尺寸8米长2.5米宽，轴距4+1.4米左右，同时参照《汽车等效均布荷载的简化计算》，30KN/m?的消防车道荷载是300KN汽车轮压直接作用于板跨不小于6米*6米顶板上的汽车等效荷载标准值，已计算汽车（设备）动力系数根据本工程施工图纸地下室顶板结构平面图中所附说明：本工程地下室顶板覆土厚度，室外部分为1.2米，覆土计算容重不大于18.0KN/M3顶板活载按施工活载计5.0KN/m?非消防车道处（绿化处，即施工堆场和加工场地）可允许均布荷载为：恒载18.0KN/M3*1.2M=21.60KN/m?，根据《建筑结构荷载规范》（GB50009-2012）第3.2.4条，永久荷载组合系数取1.2；活载为施工活载5KN/^O组合允许均布荷载为：21.60+5=26.60KN/m2。
消防车道处（施工通道）可允许均布荷载为：恒载18.0KN/M3*1.2M=21.60KN/m?活载为施工活载30KN/m?允许均布荷载为：21.60+30=51.60KN/m22、施工通道承载验算根据上文允许驶入地下室顶板消防车道的荷载信息，最大为15吨车辆查询《建筑结构荷载规范》(GB50009-2012)中表5.1.1得，300KN车辆在无覆土时等效均布荷载为35KN/m?,根据内插值取得，最大汽车荷载产生的等效均布荷载为35*150/300=17.50KN/m?,动力系数已计入，组合系数不再折扣取1.0施工活载根据设计要求，取2.5组合均布荷载共：2.5+17.50=20.00KN/mo组合均布荷载20.00KN/m＜组合允许均布荷载26.60KN/mo故满足承载要求3、人防顶板及消防车道承载验算根据上文允许驶入地下室顶板消防车道的荷载信息，最大为35吨车辆查询《建筑结构荷载规范》(GB50009-2012)中表5.1.1得，300KN车辆在无覆土时等效均布荷载为35KN/m,根据内插值取得，最大汽车荷载产生的等效均布荷载为35*350/300=40.83KN/m,动力系数已计入，组合系数不再折扣取1.0。
施工活载根据设计要求，取2.5组合均布荷载共：2.5+40.83=43.33KN/mo组合均布荷载43.33KN/m＜组合允许均布荷载51.60KN/mo故满足承载要求3、材料堆场承载验算根据上文所述材料堆场中最大堆载为钢筋堆场，最大堆载W17.67KN/m(标准值)，材料堆放高度已充分考虑堆置高度和温度影响，取组合系数1.0堆场期间，无覆土施工活载因与材料堆放组合，取2.5KN/m即可组合均布荷载共：2.5+17.67*1.0=20.17KN/mo组合均布荷载20.17KN/mV组合允许均布荷载26.60KN/mo满足承载要求4、后浇带行车验算因车库顶板有多条后浇带，根据施工需要后浇带上部需布置行车道，故在后浇带上部铺设10mm厚钢板保护后浇带混凝土不被破坏由于后浇带混凝土未浇筑，地下室顶板不能承受荷载，故在后浇带下部搭设钢管支撑架用于承受上部行车荷载根据计算，施工通道组合均布荷载为20.00KN/m7其余地下室顶板组合允许均布荷载26.60KN/itf未确保施工安全，支撑架承受荷载采用26.60KN/ta2进行计算在梁板下搭设①48X3.0mm扣件式钢管脚手架支承上部行车荷重，脚手架纵向间距X横向间距按0.75mX0.75m,脚手架步距为0.9m。
支撑架参数如下表：支撑类型扣件式钢管支撑架支撑高度h0(m)3.8支撑钢管类型①48X3立杆纵向间距la(m)0.75立杆纵向间距lb(m)0.75立杆水平杆步距h(m),顶部段、非顶部段0.2、0.9剪刀撑设置类型普通型顶部立杆计算长度系数U12.005非顶部立杆计算长度系数口22.896可调托座承载力容许值[N](kN)30立杆抗压强度设计值[f](N/mm2)205立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2立柱截面回转半径i(mm)15.9立柱截面面枳A(mm2)424支撑架承重N=(NGK+1.4XNQK)XlaXlb=(26.6+1.4Xl)X0.75X0.75=15.75kN(1) 可调托座承载力验算【N】=30三N=15.75kN满足要求！(2) 立杆稳定性验算顶部立杆段：入=l0/i=ku1(h+2a)/i=1X2.005X(0.2+2X0.2)/0.0159=75.66W［入］=210满足要求！非顶部立杆段：入=l0/i=k口2h/i=1X2.896X0.9/0.0159=163.925W［入］=210满足要求！顶部立杆段：入1=l0/i=k^1(h+2a)/i=1.155X2.005X(0.2+2X0.2)/0.0159=87.39非顶部立杆段：入2=l0/i=ku2h/i=1.155X2.896X1.2/0.0159=189.333取入=189.333,查规范JGJ130-2011附表A.0.6,取©=0.201f=N/(©A)=15750/(0.201X424)=184.81N/mm2W［f］=205N/mm2满足要求！5、砂浆罐安全性验算地下室顶板混凝土为C35,楼板均布荷载76.2kN/m?＞组合允许均布荷载26.60KN/m?。
楼板面不能满足施工要求故在梁板下搭设①48X3.0mm扣件式钢管脚手架支承上部砂浆罐荷重，脚手架纵向间距X横向间距按0.4mX0.4m，脚手架步距为0.6m钢管支撑架参数如下表支撑类型扣件式钢管支撑架支撑高度h0(m)3.8支撑钢管类型①48X3立杆纵向间距la(m)0.4立杆纵向间距lb(m)0.4立杆水平杆步距h(m),顶部段、非顶部段0.2、0.6剪刀撑设置类型普诵型顶部立杆计算长度系数U12.846非顶部立杆计算长度系数口24.744可调托座承载力容许值[N](kN)30立杆抗压强度设计值[f](N/mm2)205立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2立柱截面回转半径i(mm)15.9立柱截面面枳A(mm2)424混凝土结构自重由结构自身承担贝V：支撑架承重N=(NGK+1.4XNQK)XlaXlb=(76.2+1.4Xl)X0.4X0.4=12.416kN(1)可调托座承载力验算【N】=30三N=12.416kN满足要求！(2)立杆稳定性验算顶部立杆段：入=l0/i=ku1(h+2a)/i=1X2.846X(0.2+2X0.2)/0.0159=107.396W［入］=210满足要求！非顶部立杆段：入二l0/i=k^2h/i二1X4.744X0.6/0.0159=179.019W［入］=210满足要求！顶部立杆段：入1=l0/i=ku1(h+2a)/i=1.155X2.846X(0.2+2X0.2)/0.0159=124.043非顶部立杆段：入2=l0/i=ku2h/i=1.155X4.744X0.6/0.0159=206.767取入=206.767，查规范JGJ130-2011附表A.0.6,取©=0.171f=N/(©A)=12416/(0.171X424)=171.25N/mm2W[f]=205N/mm2满足要求！六、钢管加固支撑的搭设及拆除1、工艺流程铺底部垫木f逐根树立杆并随即与第一步横杆扣紧f搭第一步小横杆并与立杆扣紧f搭第一步大横杆与各立杆扣紧一搭第一步小横杆一搭第二步大横杆一搭第二步小横杆一第三、四步大横杆和小横杆f加设剪刀撑。
2、构造要求1) 承重架构造要求从安全性的角度考虑，后浇带梁板底的立杆纵横向间距按900X900mm；水平杆步距均为不大于15002) 纵横向水平杆纵向水平杆设置在立杆内侧，应连续设置不间断；纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两各相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/33) 立杆承重架立杆必须设置纵、横向扫地杆纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上钢管立杆顶部采可调节U型托，且其螺杆伸出钢管顶部的使用长度不得大于200mm,安装时应保证上下同心立杆接长必须采用对接扣件连接，不得采用搭接或在水平上错接对接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/34) 剪刀撑与横向斜撑剪刀撑跨越立杆5〜7根，应连续设置；横向每隔6〜10m设置一道剪力撑每道剪刀撑宽度不应小于4跨，且不应小于6m，不大于9m。
斜杆与地面的倾角宜在45°〜60°之间剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm3、钢管加固支撑的检查（1）、在下列情况下，必须对钢管加固支撑脚手架进行检查：1）承重架搭设完毕后；2）施加荷载后；3）停用超过一个月，复工前2）、脚手架使用中，应定期检查下列项目：1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；2）底座是否松动，立杆是否悬空；3）扣件螺栓是否松动；4）安全防护措施是否符合要求；5）是否超载4、支撑加固施工安全注意措施（1）、道路过后浇带处施工荷载应符合本方案设计要求，不得超载2）、设专人负责对脚手架进行经常检查和保养，检查项目主要包括主节点处杆件的安装，特殊构造是否符合设计要求底座是否松动、扣件螺栓是否松动、安全措施是否符合要求3）、脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵横向扫地杆、连墙杆、支撑、栏杆、挡脚板等4）、拆除脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁一切非操作人员入内5）、杆连接必须使用十字扣件，且连接牢固钢管、扣件规格材质必须符合要求无严重锈蚀、弯曲、压扁或有裂纹。
6）、施工人员必须经过培训，有上岗证无证人员禁止进入现场作业搭设时按照操作规程施工，搭设时有专人在上部负责看护7）、使用期间严禁任意拆除杆、配件；严禁任意改变构架结构及其尺寸；严禁任意改变连墙件位置、减少其数量；严禁任意减少其铺板数量、防护杆件和设施；严禁随意增加荷载；严禁任意拆除安全防护设施8）、应遵循相应的安全交底，不能上下同时作业；拆除时设警戒区，设置明显标志，并有专人警戒；拆下的扣件和配件应及时运至地面，严禁高空抛掷9）、投入使用后安全员及区块负责人每周进行一次现场检查支撑架体的变形情况，发现问题在第一时间内向项目负责人通报，并采取可靠的加固应对措施进行加固处理七、顶板行车和材料堆放特别注意事项1、在行车通道与其它区域之间采用围挡、标线分开，严禁车辆驶入非通道区域2、设置道闸，严禁总质量34T及以上和本方案禁止车辆驶入顶板行车通道3、车辆限速5KM/H以内，同时禁止两辆及以上重车同时驶入4、严格按照本方案相关规定，限制材料堆放高度5、柱跨中有后浇带通过的板块，在后浇带未封闭并养护到100%（28天）之前，如未采取铺设工字钢用于行车，不得作为材料堆场和施工通道11附件一、《实用建筑结构工程师手册》车辆荷载]訂车辆荷载彎算荷载指汽车车队；验算荷载特指履带车F;當爲汽车-说汽和以汽车驾和超沖四亍等臥车队嘶列和横向布豎如图1丄图M豐卞鷲术:豐J:;如利1200kN平板挂车（；车一畫當幣艦霊其荷载图及横向布昨如图宀主要技枷定5下的地下室和各类构筑怀应根据道路等级选用车辆荷辄I重型注车的停车场下可采用汽车以和挂车颍级*国家7级道路可采用汽车车-]00圾或胃车-超2Q级和挂车直0级。
疋*r也厢旦比4. 鬻荷载系局部较为集中的荷载」在设计计算地下构筑物的映板叭可根豐况按攏筑结构荷载规勒GBJ9F附录二的方法将其折負为等妓均和荷载’而作1板上的局部荷載应考虑扳上蛊盖层（填嵌路面｝的扩散影响，如图I307050100^70平号sUOI2曲戸＞!--!--3枫车-】喙12#50100dJi11)13050100小中丨小50100汽车巧勿枫车-趙加级s11各级汽车车队的執向排列CttS力单住，kN圮寸单m）#图各吸汽车的平面尺寸和横向布.(尺寸单位*m)厂我军-lflSft—|主车It车K1-14单主更捕标位厂汽车-15主车策车厂汽车-制级一|[戳车-超典圾一-=d・»一一辆汽车总飯力kN!IM150ZOOL・・-300550HA车车臥中直车稱秋集—1u1前轴11力kN30so7060>30中辅力kN—iYir——-—2X120后辅力kN?0100130£X]?0JXJ40轴距m4444+1-4|$+1，4+丁十1，＜轮JEmi-Bl.£1»IM1.&前轉看及长度m0*25X0.2m35X0.z0.3K0.263X0,20,3K0-z中后轮着塩寛度及杞蘆m05^0.20.5XQ.?d-ax0.2t),6X0.26£X0.：车辆*HB尺寸(fex«)m7X2,57^2&7X2.5fiXZ，515X2.513附件二、混凝土搅拌车技术参数10方搅拌车型号ZLJ5256GJB2ZLJ5256GJBGHZLJ5256GJB1ZLJ5250GJB2ZLJ5251GJB2整车底盘日野广汽日野东风重汽陕汽底盘型号FS1ELVYC1250FS2PMDFL5251GJBA1ZZ1257N3847CSX5255GJBJT384整备质量kg1310013800141001410013900最大总质量kg2500025000250002500025000驱动型式6X46X46X46X46X4轴距mm3655+13103640+14103800+13503825+13503775+1400轮胎295/80R22.511.00-R20（标配）11.00-20（选配）11.00-R20（标配）11.00-20（选配）12.00-R20（标配）12.00-20（选配）12.00-R20（标配）12.00-20（选配）取力方式飞轮取力飞轮取力飞轮取力飞轮取力飞轮取力最高车速km/h95907590或7890最大爬坡度％42.325304535最小转弯直径m1517171818外形尺寸（LXWXH）mm9010X2500X38909160X2500X39309300X2500X39509230X2500X39309330X2500X3930发动机型号E13CTLP11C-UJdCi340-30WD615.95EWD615.95WP10.336型式四冲程，中冷直喷，电控共轨及带涡轮增压中间冷却型的柴油发动机直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机直列6缸、增压、水冷、增压中冷、柴油直喷发动机直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油机直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机最大功率kW/r/min302/1800259/2100250/1900247/2200，249/1900247/2200最大扭矩N.m/r/min1618/11001454/11001500/900~16001390/1200〜150（490/1200〜1500，01250/1200~1600排量L12.91310.5211.129.726排放标准国III国III国III国III搅拌筒几何容积m17.3搅动容积m10填充率％57.8搅拌筒倾角（°）12进料速度m/min三4出料速度m/min三3出料残余率％<0.7塌落度范围mm50〜210液压系统泵力士乐A4VTG090力士乐A4VTG090萨奥T90R100伊顿54或力士乐A4VTG090伊顿54或力士乐A4VTG090马达力士乐AA2FM90/61W力士乐AA2FM90/61W萨奥90MR100伊顿54或力士乐AA2FM90、AA2FM80伊顿54或力士乐AA2FM90、AA2FM80减速机采埃孚ZFP4300采埃孚ZFP4300PMB6.5SPPMB6.5SPPMB6.5SP液压回路闭式供水系统水箱容积L450供水方式气压式9方搅拌车9F型号ZLJ5256GJB2ZLJ5256GJBGHZLJ5256GJB1ZLJ5253GJB1ZLJ5257GJB1整车底盘日野广汽日野东风重汽陕汽底盘型号FS1ELVYC1250FS2PMDFL5251GJBA1ZZ1257N3649WSX5255GJBJR364整备质量kg1310013800141001337013400最大总质量kg2500025000250002500025000驱动型式6X46X46X46X46X4轴距mm3655+13103640+14103800+13503625+13503625+13503575+1400轮胎295/80R22.511.00-R20（标配）11.00-20（选配）11.00-R20（标配）11.00-20（选配）12.00-R20（标配）12.00-20（选配）12.00-R20（标配）12.00-20（选配）取力方式飞轮取力飞轮取力飞轮取力飞轮取力飞轮取力最高车速km/h95907590或7877最大爬坡度％42.325304535最小转弯直径m1517171818外形尺寸mmLXWXH9010X2500X38909000X2500X39309160X2500X39309080X2500X38808850X2496X39308850X2500X3900发动机型号E13CTLP11C-UJdCi340-30WD615.95E,WD615.95WP10.336型式四冲程，中冷直喷，电控共轨及带涡轮增压中间冷却型的直列6缸、四冲程、水冷、增压中冷、带排气门制动，电直列6缸、四冲程、水冷、增压中冷、柴油直喷发动机直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油直列6缸、四冲程、水冷、增压中冷、带排气门制动，电柴油发动机控共轨直喷柴油机机控共轨直喷柴油机最大功率kW/r/min302/1800259/2100250/1900247/2200或249/1900247/2200最大扭矩N.m/r/min1618/11001454/11001500/900~16001390/1200〜1500或1420/1200~15001250/1200~1600排量L12.91310.5211.129.7269.726排放标准国III国III国III国III国III搅拌筒几何容积m15.22搅动容积m9填充率％59搅拌筒倾角(°)13进料速度m/min三4出料速度m/min三3出料残余率％<0.7塌落度范围mm50〜210液压系统泵力士乐A4VTG090力士乐A4VTG090萨奥T90R100伊顿54或力士乐A4VTG090伊顿54或力士乐A4VTG090马达力士乐AA2FM90/61W力士乐AA2FM90/61W萨奥90MR100伊顿54或力士乐AA2FM90、AA2FM80伊顿54或力士乐AA2FM90、AA2FM80减速机采埃孚ZFP4300采埃孚ZFP4300PMB6.5SPPMB6.5SPPMB6.5SP液压回路闭式供水系水箱容积L450供水方式气压式统8方搅拌车8F型号ZLJ5253GJB1ZLJ5257GJB1整车底盘重汽陕汽底盘型号ZZ1257N3649WSX5255GJBJR364整备质量kg1337013370最大总质量kg2500025000驱动型式6X46X4轴距mm3625+13503575+1400轮胎12.00-R20（标配）12.00-20（选配）12.00-R20（标配）12.00-20（选配）取力方式飞轮取力飞轮取力最高车速km/h90/7877最大爬坡度％4535最小转弯直径m1818外形尺寸mmLXWXH8850X2496X39308850X2500X3860发动机型号WD615.95E或WD615.95CWP10.336型式直列6缸、四冲程、水冷、增压中冷，电控共轨直喷柴油机直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机最大功率kW/r/min247/2200或249/1900247/2200最大扭矩N.m/r/min1390/1200〜1500或1420/1200~15001250/1200~1600排量L9.7269.726排放标准国III国III搅拌筒几何容积m14.16搅动容积m8填充率％56%搅拌筒倾角（°）13进料速度m/min三4出料速度m/min三3出料残余率％<0.7塌落度范围mm50〜210液压系统泵伊顿46或力士乐A4VTG090伊顿46或力士乐A4VTG090马达伊顿46或力士乐AA2FM80伊顿46或力士乐AA2FM80减速机PMB6.5SPPMB6.5SP液压回路闭式供水系统水箱容积L450供水方式气压式12方搅拌车12F型号ZLJ5310GJBGHZLJ5312GJBZLJ5310GJBZLJ5311GJB整车底盘广汽日野东风重汽陕汽底盘型号YC1310GJBFY2PUDFL1310AZZ1317N3267CSX5315GJBJT326整备质量kg17500175001580015800最大总质量kg31000310003100031000驱动型式8X48X48X48X4轮胎11.00R2011.00R2012.00-R2012.00-R20取力方式飞轮取力飞轮取力飞轮取力飞轮取力轴距1850+3400+14101850+3400+13501800+3200+13501800+3200+1350,1800+3175+1400最高车速km/h807890或8290最大爬坡度％25354535最小转弯直径m1820.32324外形尺寸mm10500X2500X395010530X2500X391010360X2500X395010385X2500X3950LXWXH型号P11C-UJdCi375-30WD615.96E,WD615.96WP10.375型式直列六缸、增压、中冷、咼压共轨、电控柴油机直列六缸、增压、中冷、咼压共轨、电控柴油机四冲程、增压中冷，EGR或电控共轨直喷柴油机直列6缸、四冲程、水冷、增压中冷、带排气门制动，电控共轨直喷柴油机最大功率kW/r/min259/2100275/1900276/2200,279/2000276/2200最大扭矩N.m/r/min1454/11001700/13001500/1300~1500,1590/1200~16001460/1200~1600,排量L10.5211.129.7269.726排放标准国III国III国III国III发动机搅拌筒几何容积m搅动容积m填充率％搅拌筒倾角(°)进料速度m/min出料速度m/min19.65126111出料残余率%W0.7塌落度范围mm50〜210液压系统泵马达减速机力士乐A4VTG090力士乐AA2FM90ZFP7300萨奥T90R100萨奥90MR100ZFP5300伊顿54,力士乐A4VTG090伊顿54，力士乐AA2FM90ZFP530019#闭式450气压式液压回路供水水箱容积L系统供水方式附件三、拖泵技术参数HBT-S阀系列拖泵主要技术参数］拖泵型号理论泵送排量m3/h出口压力MPa取大输送距离m砼缸径X行程mm电机（柴油机）功率kw外形尺寸mm主机质量kg高压低压高压低压水平垂直HBT60S1413-904060137.51000240195X1400906300X2040X20506500HBT60S1816-1104371169.51200280200X18001106500X2040X20507100HBT80S1813-11051.4114135.281000240110HBT60S1413-112R3762.2137.51000240195X14001126300X2040X24907000HBT60S1816-133R4468169.512002801337250HBT60S1816-161R4472169.51200280200X18001616415X2045X24907300HBT80S1813-161R71124135.281000280161HBT80S2118-161R53.4861810.781400320200X21001617090X2045X24907500［HBT-Z闸阀系列拖泵主要技术参数］拖泵型号理论泵送排量m3/h出口压力Mpa取大输送距离m砼缸径X行程mm电机（柴油机）功率kw外型尺寸mm主机质量kg水平垂直HBT60Z1407-75697580120200X1400756370X2045X20655600HBT60Z1407-1126975801201126030X2045X25596500［HBT-D蝶阀系列拖泵主要技术参数］拖泵型号理论泵送排量m3/h出口压力Mpa最大输送距离m砼缸径X行程mm电机功率kw外型尺寸mm主机质量kg高压低压高压低压水平垂直HBT40D1206-5524.54063.7500100195X1200556035X2005X2072450021附件四、汽车等效均布荷载的简化计算设计交流Arntw4W艸22Arntw4W艸#汽车等效均布荷载的简化计算朱炳寅7中国建摘设计研究院Arntw4W艸#Arntw4W艸#摄上环浚怖叱0J0135U.锄U.45U.5UWJ5(LMI0.65HU.7U动力泵M13127124IX1.171一141.101.07I.4M1.00汽牢笙压荷就悄至摆板忑弹的动力奈毀^>I）«±«a不片我中徒咗吋-真型力爲世可im性定・"弓直接卑H]I祈伐锻杠*衷血1.10第*垠理忠恫世位吋-无需再桑収我中itttff*3(WWiMJ*Urt«ttnuntutnA-艮匡一目iiwirjw+^wrsutt示池巾汽车I消瞬、脱器其衙磁值大，柞用位覽玮确定及一般柞帀时制戕叛而倍雯馆构设计者黄注•齬构设计的关址何邂在r代车轮压卿过肉祁荷载数值的确足轮压荷载作川忧陛的十呦左性.曲畔效妙布荷战的躺之惟申了一之列：麼，•股仙配下，耍耶圳计第轮压的尊效肉布荷战是比牡闲难的，且从工程设计菁度看,也松有亞要*“等效”和"忻树的聿喷都足“近低”.丨1菇枫敦尼趴溟羌就尼儿半左排拧捌足r輕设计耕度需鳴的汽+轮压轴效妙布荷战的简牝计弊7卅氐供读押鏗考.I形卩向等嫌均布荷栽的主負四羞1.1營度笛迪为柑問技闊数値口拘件的跨龍背讥接冊光系.在相冋黑换的诗施柞用下，祝的別尊效刈布荷拔的数值越尢】而板的時阳越尢.则零效內布荷盘数慣越小.結冋设计中应沖意“需效均布荷战”垠“效应柏爭”的持点,F口;轮圧荷我M冇荷载件叩槪愷变化的打怦:'丘務副的话間载.JC堤嵐刘应把强因雄III诫应娄世（厅拒、內力尊】不k.筹效均和荷蛊的融伯也不相同.豹蝕拘过段就址一按近個的过餐*l. 2动力系数¥1车荷菽属P劲力荷技.梔顶朋土或血屈起汽车和力荷战起缓沖科肝腋件从掠师悝.1:我面止盘储时，收可不爭腔K打利影响.而肖战顶心土用度核丈时，轮用荷戏对顶板的动力骼财已藍不明堆，可収动力系裁为1,0｛农1人€简我配世卜祖乩II叩蜡岀的车辆荷钛，足-忡"捲作nr住搂扳上的评过均命荷尿.L1石虑了劲力系如对疏接来用.13覆土层厚度1）制;[菽规范翁^4||中如日项所规足的汽车荷载.足轮压立隆柞川在楼规匕的驾效的布荷脈・2）給囱板術的般I：及仙层対JM；牠压具仃刊收作出竹:ftO扩晞在幌凝上胺巾閃唐虑，在覆土中可議时韦此｝.總土鉅M，汽车轮压旷槪码充廿I当掘土层厚械足VJV.验山扩腋足啡充如M.均布荷载导总*当槪丄屈耳狀足緘时「町樓汽车在合理投罐而枳范用内的平均荷壤计粽汽车的轮压荷载.见志真理土"IX足毎时羽時乍的苻赳Siltt>kh1MKN2M>kNIW>kN伽NftSWiN/iH34J6.JK51IJ11.HWtWihi小慣亦E1.51.42.42.32.6足整的穆土厚童输汽车轮压通过土展的护歇交替和苹斤达爭用谋呼W近似均匀仆疝时旳淘土屍片址*址妙的牴上M度抽们应就捺工用经験确迩.艸无时靠徙计经验Bbr-Jfii后軸轮压时护眩而积不Id农荷邀止例划井的汽车投影向枳〔圏门惭建相应旳强上总投为九泊半实际魅匕If底够丹+眛可认为檢土厚度足锹以300kX级世丰対例個门：咼虑泛乍介理闾业（毎侗颐））后传乍的投审血积划tS-m.6）k=26.66n?肩轴轮用片全乍圭匿的比例为24fl^OO-O.R収斫轴轮用旳扩腋面射为O.H*26.66-21.33（^加加不轴牠爪的农歳1怖和不小丁戦荷违比例划拶的汽车投她血积有：（2+2Atan3（fX2+2Atan30s）=（2+鮎tarB护尸^21.33Mift^2.2K«,IKi^LHb.此时可鋤徒知怕l:J7用应泉射，常9恫瞰第范同内的平均重址为30V笳®=11.3Wn?^图12等效均布荷载的折滅IM荷戟规范、按苟中晋葩相零的除剿适冇筍效荷载的计算，并将其」用于所有的鼻覺陶件<板、氣桂和堀零）全部效國〔弯知“翦力、轴力尊）的设计林采用的是推构<^S*M从属血耕折糾的方祛.2）对现制譽机期机育车轮压和更布地下站构IS机膛负板渠内邮右分布和楼逆.晔禺逊计时可幅轮压荷竝按】矗极十按架一土柬的賂社传站.以商建设计过总樓枳忙递给Arntw4W艸#Arntw4W艸#设计空流23#相应蔓祇枪I件CW；図、t聲.柱或昭）的帶知甸術荷戦应按电荷戎规范#弟孔I，亡条的塑求诜廿相附的新减.*〕曲于專故均布荷我口算效则具片…•柑应的艾禾，不伺效应之刮的尊效均布荷鑫斗同，皿则匕不能通用*可以发现.此址时笛履禺加徜我岡拥話丈足…拭巫人兀度用近個过列，同时也再次制必对燥效崗布荷駅址行所训将刖计都圧殺白盘义的，讣斡戊剧足I：用糟頂》」宜*3汽车黑效均布荷载的简化计算1）甲荷激规范卜明ifi规定『曾故均布荷裁的计算恢艸h但由于消防報压包賈的不确足性,久:阪讣郭赧齋且讣H皓果有时埒娩葩放怕出入浪大.特殊:怙况下〔如裁向杭和.第如布荷载的计算结黑明显不合埋士当支承悄兄越至融“局部駅£的柞用面机越仇蒐11画层或攢土提很薄lit.尊效禺咖荷裁的數伉怕无幅匪理从圉ilh应注載时零舷禺柘荷我的比牧井音理戰值・举例说叩卸下=慕简iJt朋向枢I妁度〜=/广细，Wk=\^.K匕柞用有BOOkN级消防车.已却后轴純圧网MJL驼E#o.2-iXo.6Rh別力杀数i,n极厢iHi混凝上囲忌s=i{Wi«iJ?；R<佈：唏虑枢顶海猱土而星时锥压的旷敬件用’任福醸土内的轮压扩散角拨4T考唐（见图24直（建負结构"力计n^m：jk>^i-29.业=0.2+2X0l=fl1K.耳=°'6+2yfl.I=0.-Hb.晴仏立.4F2=O,/ff?//x=o.a/2=G.4r冬盘呦力杲數hl冷=l.3P/（£r±a,）=^lllcNAn\閤丸乱向扳的絶对曲人驾葩A/g”=0.1434x244X0,4XQtH=ll.2kN.Tn>-Af=t>.1176XMd>；0.1>：0.d=9.1HkN.m
