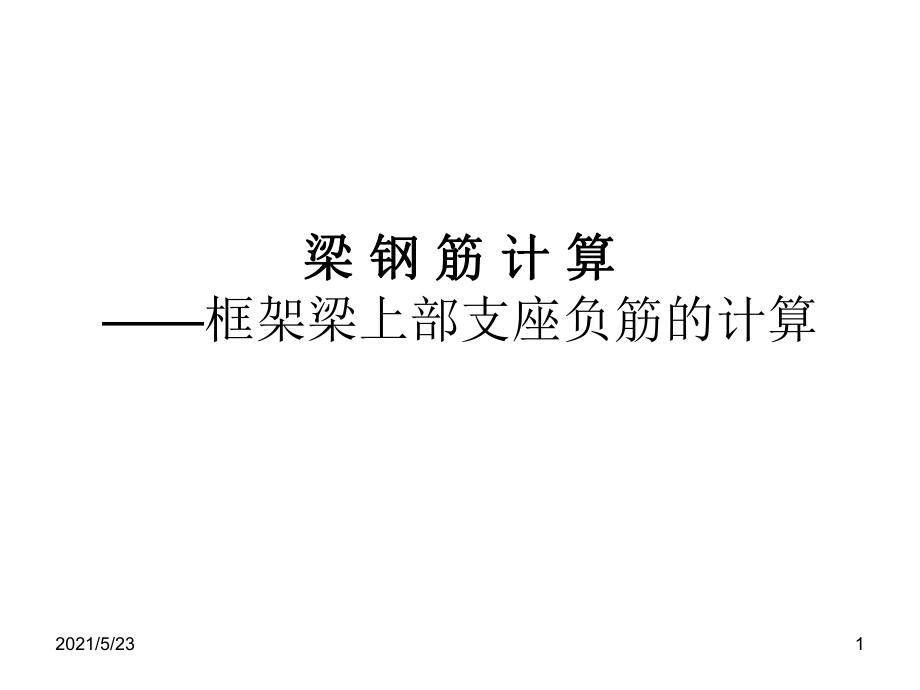

2021/5/231梁梁 钢钢 筋筋 计计 算算框架梁上部支座负筋的计算2021/5/232一、梁上部支座负筋的示意图一、梁上部支座负筋的示意图 2021/5/233Ln1/3Ln1/4Ln1/3Ln1/4Ln1/3Ln1/4Ln1/30.4LaE15d15dLaE0.5hc+5dLaE0.5hc+5dLaE0.5hc+5dLaE0.5hc+5dhcLn1hcLn2hc一、二级抗震等级楼层框架梁KL一、二级抗震等级楼层框架梁KL通长筋通长筋Ln1/42021/5/234钢筋部位及钢筋部位及其名称其名称计算公式计算公式说明说明附附图图端支座负筋端支座负筋第一排钢筋长度本跨净跨第一排钢筋长度本跨净跨长长/3+锚固；锚固；03G1011P54抗震楼层框架梁抗震楼层框架梁KL纵向钢筋构造纵向钢筋构造注：注：1、锚固同梁上部贯通筋端、锚固同梁上部贯通筋端锚固；锚固；2、当梁的支座负筋有三排时，、当梁的支座负筋有三排时，第三排钢筋的长度计算同第第三排钢筋的长度计算同第二排图3第二排钢筋长度本跨净跨第二排钢筋长度本跨净跨长长/4+锚固；锚固；中间支座负中间支座负筋筋第一排钢筋长度第一排钢筋长度2*Ln/3+支支座宽度；座宽度；第二排钢筋长度第二排钢筋长度2*Ln/4+支支座宽度；座宽度；03G1011P54抗震楼层框架梁抗震楼层框架梁KL纵向钢筋构造纵向钢筋构造注：注：Ln为相邻梁跨大跨的净跨为相邻梁跨大跨的净跨长长架立筋架立筋长度本跨净跨长左侧负长度本跨净跨长左侧负筋伸入长度右侧负筋伸筋伸入长度右侧负筋伸入长度入长度+2*搭接搭接注：当梁上部既有贯通筋又有注：当梁上部既有贯通筋又有架立筋时，搭接长度为架立筋时，搭接长度为150mm2021/5/235KZ1 400*600KZ1 400*600KZ1 400*600425425625 4/2625 2/4225+2222406000KL2(2)300*6508100/200(2)225G410(-0.100)案例计算：案例计算：上部非通长筋 2021/5/236 上部非通长筋:端支座(左)负筋22:7.34/3-0.025+15*0.022)*2=6.793(m)中间支座负筋(第一排)25:(7.34/3+0.6+7.34/3)*2=10.99(m)中间支座负筋(第二排)25:(7.34/4+0.6+7.34/4)*2=8.54(m)端支座(右)负筋25:7.34/3-0.025+15*0.025)*2=6.703(m)部分资料从网络收集整理而来，供大家参考，感谢您的关注！。
