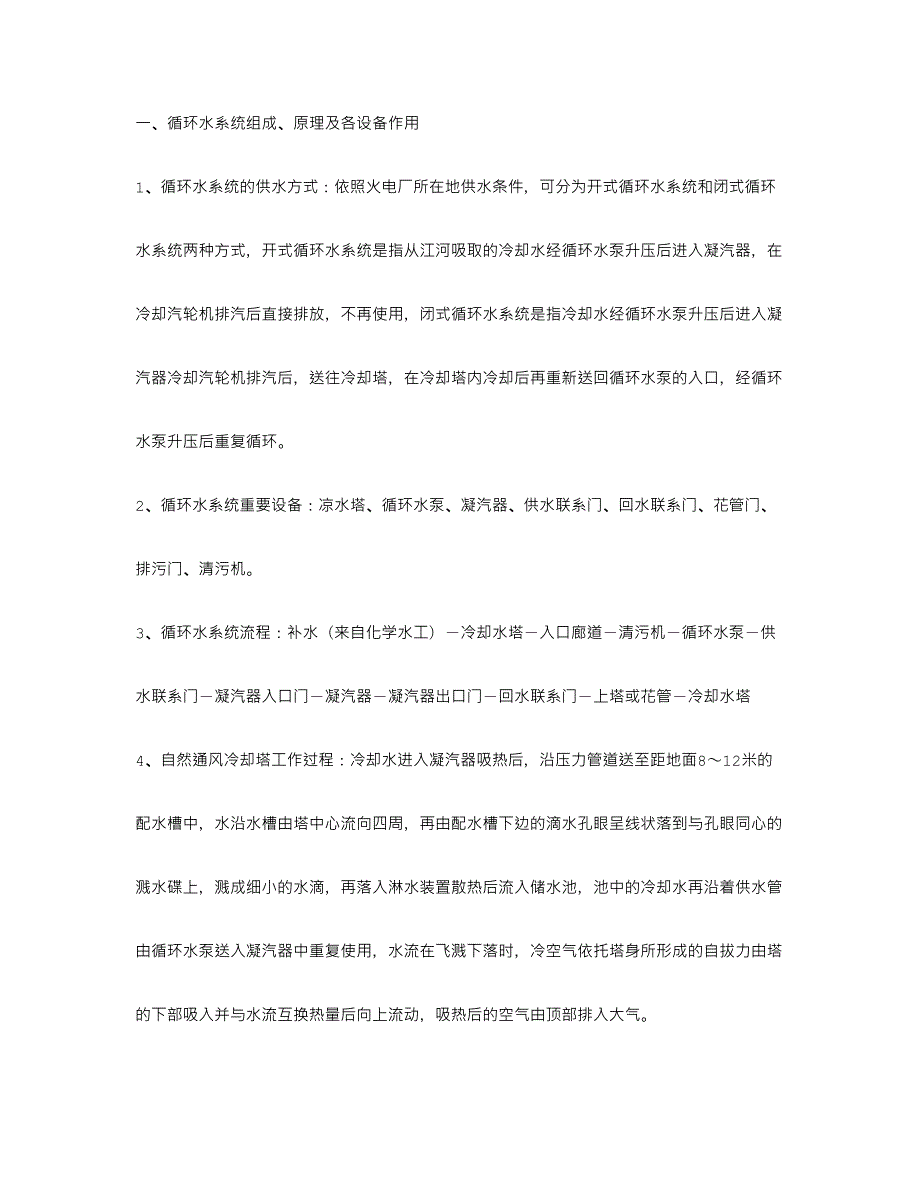

一、循环水系统组成、原理及各设备作用1、循环水系统的供水方式：依照火电厂所在地供水条件，可分为开式循环水系统和闭式循环水系统两种方式，开式循环水系统是指从江河吸取的冷却水经循环水泵升压后进入凝汽器，在冷却汽轮机排汽后直接排放，不再使用，闭式循环水系统是指冷却水经循环水泵升压后进入凝汽器冷却汽轮机排汽后，送往冷却塔，在冷却塔内冷却后再重新送回循环水泵的入口，经循环水泵升压后重复循环2、循环水系统重要设备：凉水塔、循环水泵、凝汽器、供水联系门、回水联系门、花管门、排污门、清污机3、循环水系统流程：补水（来自化学水工）－冷却水塔－入口廊道－清污机－循环水泵－供水联系门－凝汽器入口门－凝汽器－凝汽器出口门－回水联系门－上塔或花管－冷却水塔4、自然通风冷却塔工作过程：冷却水进入凝汽器吸热后，沿压力管道送至距地面8～12米的配水槽中，水沿水槽由塔中心流向四周，再由配水槽下边的滴水孔眼呈线状落到与孔眼同心的溅水碟上，溅成细小的水滴，再落入淋水装置散热后流入储水池，池中的冷却水再沿着供水管由循环水泵送入凝汽器中重复使用，水流在飞溅下落时，冷空气依托塔身所形成的自拔力由塔的下部吸入并与水流互换热量后向上流动，吸热后的空气由顶部排入大气。
5、冷却水塔的工作原理：重要是蒸发冷却，其次是对流换热冷却6、循环水泵的作用：向凝汽器供应冷却水，冷凝汽轮机的排汽，在发电厂中，还要向冷油器、冷水器、发电机的空气冷却器等提供冷却水7、供水联系门：两台机实现循环水泵灵活运行，确保两台凝汽器通过循环水量一致，实现循环水泵交叉运行，依照负荷增减循环水泵运行的台数，或依照水泵容量大小进行切换使用8、回水联系门：两台机实现循环水泵灵活运行，确保从凝汽器回水入两塔水量一致，实现水塔灵活运行9、花管门：一般冬季开此门，调整塔池水温度，同时确保水塔充水时安全10、排污门：维持水塔内水质，向引风机、灰渣泵、供水泵房提供冷却水、轴封水11、清污机：保持循环水内无较大的杂质及杂物，确保循环水泵入口清洁12、冷却水塔要保持一定的排污量：对于密闭的二次循环供水系统，循环水数次进行循环使用，循环水将被浓缩，循环水中的有机杂质及无机盐的百分比将大大增加，继续使用而不加强排污或补充新水，循环水中的盐类物质在凝汽器铜管内结垢，影响铜管的传热效果，使真空下降，机组汽耗增加，因此，应对冷却塔的运行加强管理，进行连续不停的排污工作13、循环水泵出口蝶阀工作原理：（1）、阀门开启：开启电机，带动油泵运转，液压油经滤网、油泵和流量控制阀及高压胶管进入摆动油缸，推进活塞移动，带动与之相连的杠杆，使重锤升起实现开阀，随之储能器充油至额定值后油泵停。
2）、阀门关闭：电磁阀通电打开，油缸的压力油经快慢关调整口及高压胶管、电磁阀流入油箱，油缸即卸荷，重锤因其势能而下降，加之碟板的偏心和动水力作用使阀关闭，关闭程序的快慢由油缸结构和在不一样行程时排油口的大小来决定3）、蓄能器补油：为确保油缸长期工作时压力不低于工作油压，因此串联一蓄能器，一般情况下储能器油压为额定值，当因为系统少许泄露等原因使油压下降至定值时，行程开关动作，油泵开启，蓄能器补油至额定值后自动停4）、锁定油缸在油路事故失压重锤下降2度时锁定电磁阀带电，锁定油缸卸荷，锁定油缸内的锁定锁被弹簧推出将重锤固定，预防重锤下落，事故排除后锁定销在压力油的作用下将弹簧压缩，锁定销退回原位重锤自动复位14、蝶阀的作用：用于泵出口管路上作为闭路和止回阀，用来防止和减少系统中水倒流以及产生过大水锤压力上升和波动，以保护泵、系统和凝汽器15、开、关时间和过程：一单元 快关90°～30° 0.5S～10S慢关30°～0° 6S～30S开启 30S～50S开阀过程 拔销－开阀－锁定关阀过程 拔销－关阀－锁定二单元 快关 70±8° 2.5S～20S慢关 20±8° 6S～30S开启20S～60S开阀过程 开阀关阀过程 关阀锁定油缸有一个锁定电磁阀和行程开关，当蝶阀自身事故失压重锤下降2°时行程开关动作，锁定销在弹簧力作用下伸出将重锤固定。
手动操作：一单元：开阀过程 手摇泵向蓄能器补压至10Mpa以上，关闭T2,开启T1拔销，T3电磁阀换向，手摇泵开启阀门，关闭T1,开启T2，锁定关阀过程 手摇泵向蓄能器补压至10Mpa以上，关闭T2,开启T1拔销，打开T4电磁阀，关阀，关闭T1，开启T2,锁定二单元：开阀过程 手摇泵开启阀门关阀过程 切断控制电源，开启旁路手动门，关阀手动拔销 将锁定销上固定螺母的开口销取出，用一扳手将螺杆尾部平面夹紧固定，用另一扳手将螺母顺时针旋转可实现手动拔销，拔销后将螺母复位并装上开口销固定即可定值：油泵出口压力17.0Mpa联停油泵举升油缸压力4.0Mpa联启油泵（正常值4Mpa~10Mpa）锁定油缸压力8.0Mpa联启油泵16、循环水温升：凝汽器冷却水出口温度与进口水温的差值17、分析循环水温升的作用：温升是凝汽器经济运行的一个重要指标，温升可监视凝汽器冷却水量是否满足汽轮机排汽冷却之用，因为在一定的蒸汽流量下有一定的温升值，另外，温升还可供分析凝汽器铜管是否堵塞、清洁等温升大的原因有：（1）、蒸汽流量增加；（2）、冷却水量减少；（3）、铜管清洗后较洁净温升小的原因有：（1）、蒸汽流量减少；（2）、冷却水量增加；（3）、凝汽器铜管结垢脏污；（4）、真空系统漏空气严重。
18、高温季节调度循环水泵运行时应注意什么？高温季节循环水温度高，汽轮机真空较低，会影响机组正常出力为提升真空，增开一台循环水泵来增加循环水量提升凝汽器真空，减少循环水温度也能够有效地提升真空依照运行及试验得知，循环水温度每减少1℃，真空约提升0．3％，能够节约燃料0．3％～0．5％合理地调度(增开)循环水泵运行是取得经济真空的有效措施之一但也要考虑到闭式循环，冷却塔的冷却面积是不变的，因为循环水量的增加，冷却塔内淋水密度也大大增加，使溅水反射线变粗，导致水与空气的热互换减弱当冷却塔水池内的水循环一周次后，循环水温将比开一台循环水泵运行时要高，减少了冷却塔的冷却效率因此高温季节调度循环水泵要进行综合分析19、水塔补、排水时的注意事项？补水门不允许开得太大，预防深井压力下降，导致其他用户断水补水多，水池水位上涨溢流，浪费工质，冬季易结冰排水门不允许开得太大，预防水池内水位下降，循环水泵流量不足，压力下降，冷却效率下降，循环水泵汽蚀二、循环水系统投入、停止、日常维护1、循环水系统开启前的检查与准备（1）、开启前的检查见启机前系统检查2）、循环水泵轴承冷却水投入3）、循环水泵盘根密封冷却水投入。
4）、循环水泵各电动蝶阀、出口油站电源投入5）、循环水泵入口吸水井水位不低于1.7米6）、循环水泵出口门联锁试验正常2、系统投入（1）、联系机组长、汽机巡检员，准备投入循环水系统2）、泵体充水开启泵体放空气门，见水后关闭3）、断开循环水泵联锁开关，将出口蝶阀置‘‘就地’’位置4）、合上循环水泵操作开关，红灯亮，将出口蝶阀开至10°，系统充水放空气5）、凝汽器循环水出口放空气门见水后关闭，通知循环水值班员，将出口蝶阀全开，依照实际情况循环水上塔或走花管6）、将出口蝶阀置‘‘自动’’位置，联锁开关投入3、运行维护（1）、常常注意监视凝汽器循环水出口压力，整个系统无漏泄，循环水最大压力不超出0.24Mpa2）、循环水泵电流不超出额定值3）、常常检查泵组振动、声音正常，轴承温度正常4）、盘根应不烫手且盘根外有少许水滴出5）、泵出口油站油位2/3以上，泵组各轴承油位在1/2~2/3之间6）、电机线圈温度小于85℃（7）、开式水滤网定期旋转排污8）、一般情况下应保持水塔出口温度不低于10℃，不高于33℃9）、当循环水温度低于10℃时，应实行两台机组两台循环水泵运行或一台机组一台循环水泵的运行方式当机组真空低于94Kpa或循环水温度超出10℃时，可再开启一台循环水泵运行。
10）、当减少循环水泵运行台数时，应关小凝汽器冷却水回水门，循环水泵电流不超出210A11）、两台机两台循环水泵运行时，应确保运行泵有可靠的联动泵，#1水塔应将1A循环水泵投入，1B循环水泵备用；单台机单台循环水泵运行时，假如运行泵跳闸时，应同时开启两台循环水泵运行，正常后再恢复一台循环水泵运行的正常方式12）、投运循环水系统时，系统应先充水，凝汽器放空气门见水后再全开循环水泵出口门，预防水锤现象的发生13）、循环水泵出口门联锁试验不正常时，严禁开启4、停止（1）、接到停止循环水泵命令，复诵一次命令确定所停泵组2）、确认循环水泵无用户或所带负荷转移至其他系统或泵组带3）、将循环水泵联锁开关断开，将出口蝶阀置于‘‘就地’’位置，手动关闭出口蝶阀4）、断开所停泵组操作开关，绿灯亮，电流回零5）、检查泵组不应倒转三、冷水塔及清污机1、系统检查与准备（1）、系统检查见启机前检查2）、水塔池内清扫洁净，无杂物，无渗漏3）、凉水塔的配水系统、淋水装置完整4）、凉水塔补水门、放水门关闭5）、上塔门、花管门开关灵活，然后开启6）、水塔出水滤网清洁，无杂物和冰块堵塞7）、确认水塔内无人作业，工作票收回，工器具、材料等物品已清除，人口门上好锁。
2、系统投入（1）、联系值长开启深井泵2）、开启水塔补水门，水塔水位补至1700mm~1900mm之间3）、开启泵入口吸水井闸板门4）、循环水泵投入运行后，清污机滤网水位差不得超出100mm，否则开启清污机3、系统停止（1）、关闭补水门2）、依照需要关闭与运行塔连通沟闸板3）、如需放水作业，开启放水门，放净池水4）、冬季停塔不许放水，并保持高水位，上齐挡风板4、运行维护（1）、保持水塔水位在1700mm~1900mm之间，最高不许超出mm,最低不许低于1500mm，及时采取措施提升水位，预防吸水井处形成漩涡卷入空气，导致循环水泵不能正常工作2）、定期开启清污机，正常情况下每班开启两次，确保前后水位差小于100mm3）、依照化学人员的要求及时排污4）、运行水塔冷却水温应在10℃～30℃之间，最高不得高于33℃，达成33℃的时间不得超出30天5）、水塔冬季运行期间不宜频繁开启、停止或短时间的运行，水塔停止运行，应先将大块结冰溶化或打掉后再停塔，停止运行的水塔要保持集水池表层水温度在0℃以上6）、塔内严禁烟火7）、四级风以上严禁拆装挡风板8）、冬季对停运的水塔应尽也许地保持水循环9）、严禁用起停水塔方式调整循环水温度，若挡风板装两层以后仍低于10℃时，应适当开启花管门进行调整，假如水塔挂冰柱，应及时报告值优点理。
10）、冬季水塔停止，应选择在气温较高时进行，计划停机时可选择停机停塔同时进行或先停水塔11）、在进入夏季和冬季之前，对水塔配水槽进行清理污物，对水塔淋水装置进行维护四、循环水系统定期试验及热工定值定期试验：15日2值 水塔上塔门、花管门活动试验25日2值 循环水泵房A排水泵试转凝汽器循环水回水压力低 0.05Mpa凝汽器循环水入口压力小于0.245Mpa，最大0.3Mpa凝汽器循环水出口压力正常0.12Mpa凝汽器循环水温升正常12℃做循环水泵联锁试验：1、试验条件（1）、循环水泵电源送至试验位置，出口油站电源投入2）、两台机循环水联系门处在关闭状态2、试验措施（1）、降A、B循环水泵出口门置于自动位置2）、合上A循环水泵开启开关，A循环水泵出口门在15S内自动全开3）、投入循环水泵联锁开关至B，手按A循环水泵事故按钮，A循环水泵应跳闸，出口门5S内自动关闭，B循环水泵联启，出口门在15S内自动全开五、常见问题、故障原因和处理措施1、循环水泵起动前泵体含空气：循环水泵进口积聚了大量的空气，这些空气如进入叶轮，将引起水泵汽蚀，在凝汽器内的空气占有一定的空间，使循环水通流面积减少，减少冷却面积，影响冷却效果，同时空气在管道内也会产生冲击，严重时会使凝汽器水室端盖变形。
2．循环水管道破裂：答：循环水管道破裂的处理：循环水管道压力低，其破裂原因除前述一般管道故障原因外，还常见年久腐蚀，支承缺陷等原因引起破裂发觉循环水管破裂，除设法制止或减小泄漏外，还需注意对循环水母管压力的影响，如影响了母管压力则还得注意汽机真空、油温、风温是否发生异常变化，300MW机组循环水管径大(可达2．4～3．2ｍ)，影响母管压力的泄漏又属大漏，大漏时还需注意预防漏水淹没其他设备的危险，并视危险大小决定是否停机处理，当泄漏点发生在凝汽器循环水进水门以后时，因300MW汽轮机凝汽器都可半面运行，可适当减小负荷后将破裂侧凝汽器隔绝而保持凝汽器半面运行3、凉水塔冬季安全注意事项：（1）、运行水塔冷却水温应在10℃~30℃之间，最高不得高于33℃，达成33℃时的时间不得超出30天2）、水塔冬季运行期间不宜频繁开启、停止或短时间的运行，水塔停止运行，应先将大块结冰溶化或打掉后再停塔，停止运行的水塔要保持集水池表层水温度在0℃以上3）、塔内严禁烟火4）、四级风以上严禁拆装挡风板5）、冬季对停运的水塔应尽也许地保持水循环6）、严禁用起停水塔方式调整循环水温度，若挡风板装两层以后仍低于10℃时，应适当开启花管门进行调整，假如水塔挂冰柱，应及时报告值优点理。
7）、冬季水塔停止，应选择在气温较高时进行，计划停机时可选择停机停塔同时进行或先停水塔4、预防循环系统水锤现象的发生：（1）、投运循环水系统时，系统应先充水，凝汽器放空气门见水后再全开循环水泵出口门，预防水锤现象的发生2）、联系机组长、汽机巡检员，准备投入循环水系统3）、泵体充水开启泵体放空气门，见水后关闭4）、断开循环水泵联锁开关，将出口蝶阀置‘‘就地’’位置5）、合上循环水泵操作开关，红灯亮，将出口蝶阀开至10°，系统充水放空气6）、凝汽器循环水出口放空气门见水后关闭，通知循环水值班员，将出口蝶阀全开，依照实际情况循环水上塔或走花管7）、将出口蝶阀置‘‘自动’’位置，联锁开关投入5、水塔跑水：在水塔检修放水期间，加强1、2号或3、4号水塔水位监视，当运行水塔水位异常下降时，及时分析原因并采取措施妥善处理假如因为供、回水联系门不严或廊道闸板门不严，及时报告值长采取措施6、轴承油位、油环带油情况、轴温检查以及电机线圈温度、电缆接线头的测温异常：加强循环水泵的运行维护，出口蝶阀液压站工作正常，轴承油位正常，油环带油情况、轴温检查以及电机线圈温度、电缆接线头的测温必须及时仔细，表报统计包括的参数统计必须真实。
7、水淹电机电缆接线：在2号机循环水泵检修期间，严禁其大量放水，假如必须放水，应安装潜水泵，排水措施必须可靠，值班员每小时检查水泵基础廊道内和排水泵坑积水情况，预防水淹电机电缆接线接地保护动作电机跳闸事件的发生，此事必须杜绝8、雨淋到设备：进入雨季，要预防雨淋到设备上，接地保护动作事件的发生，下雨天要加强对室内设备巡视，发觉漏雨及时报告，以便采取妥善措施9、循环水泵倒转：现象：循环水泵倒转 原因：循环水泵出口蝶阀未关或未关严处理：（1）、严禁再次开启电机2）、关闭循环水泵入口门，联系检修处理3）、若倒转不停止，手动泄油关闭循环水泵出口蝶阀10、循环水泵汽化现象：（1）、循环水泵入口冒白汽2）、循环水泵出口压力、电流激烈摆动原因：水塔水位低，循环水泵入口堵塞处理：（1）、水塔水位低，关闭水塔放水门，开启补水至水塔水位正常2）、入口堵，开启清污机3）、入口廊道堵，倒泵，联系检修处理11、循环水泵超电流现象：循环水泵超电流原因：循环水泵供水量大，电流表故障处理：（1）、确认电流表是否有故障2）、联系汽机司机，调整循环水量3）、调整循环水上塔门或花管门开度4）、监视循环水泵电机温度正常12、循环水泵盘根压盖热或盘根漏水现象：循环水泵盘根压盖热或盘根漏水原因：循环水泵密封水门没开或开度太大处理：（1）、开大或关小循环水泵密封水门。
2）、无效，联系检修处理13、冷却水塔水位低或溢流现象：水塔水位低或溢流原因：补水门和放水门开度不合理，水塔运行方式不合理处理：（1）、调整水塔运行方式2）、调整补水门和放水门的开度14、循环水入口廊道堵塞现象：水塔出口处有水位差原因：挡风板或冰块堵塞处理：（1）、倒泵2)、联系检修15、冷却水塔冻冰原因：花管门开度不合理，未做防冻措施处理：（1）、开启花管门至适宜开度2）、做好防冻措施16、清污机卡涩处理：严禁开启，联系检修处理17、循环水泵坑水位高原因：排污泵工作不正常，或外来水源处理：联系检修，加装潜水泵18、循环水泵出口蝶阀关不上，开不开处理：（1）、将出口蝶阀打至就地位，就地开关阀门2）、联系检修3）、手动开关蝶阀六、循环水泵口试题目处理要点1、凉水塔水池充水的检查、操作有哪些？（1）、上塔门、花管门开启2）、开启入口廊道的闸门板3）、关闭水塔放水门操作次序不要颠倒2、怎样做循环水泵的检修措施？（1）、出、入口门关闭并停电2）、循环水泵停止、电机停电3）、关闭轴承、盘根冷却水门3、循环水系统大修水池已充水后第一台循环水泵的开启操作有哪些？（1）、检查吸水井入口闸板门已打开2）、开启循环水泵入口、出口门，系统充水后关闭出口门。
3）、空气门要打开，轴承冷却水、盘根冷却水投入4、凉水塔冬季停运时的系统方式（1）、水塔保持高水位（2）、水塔要保持水循环（3）、安装好挡风板（4）、不要频繁投停水塔及用水塔调整水温（5）、停水塔时大块冰打掉，水温0℃以上5、凉水塔的运行维护项目有哪些？水位、水温、排污及挡风板6、循环水泵运行时检查项目有哪些？电流、出口压力、轴温、振动、油质、油位、电机线圈温度7、怎样作循环水泵联锁试验？电机试验位，该系统停运或者入口门关闭8、1、2号机组运行，1A、2A、2B循环水泵运行，1B循环水泵检修，1A循环水泵跳闸后怎样处理？关小回水联系门9、哪个吸水井设置溢流管，水塔放水放至何处？1、4 人工湖， 大排水10、循环水由花管倒上塔怎样操作？对应开启上塔门11、循环水泵发生倒转时有何危害？怎样处理？循环水泵叶轮是套装，发生松弛，动静摩擦，电动关不上出口门，装置停电，手动关闭12、冷却水塔为何要保持一定的排污量？确保一定的浓缩倍率13、清污机有何作用？清除入口杂物，确保入口滤网差压14、水塔补水原设计是几路？补水门开的太大有什么影响？2路 引起深井水压力低15、排污门的作用及位置？排污 冷却水 供水管路16、循环水泵开启应具备哪些条件？吸水井水位不低，出入口门位置，电机有电，联锁试验正常17、怎样手动关闭出口蝶阀？停电----经手动阀泄油18、循环水泵出口蝶阀打不开的原因？没电、保护故障、机械卡、油位低或系统漏油19、循环水泵打空的象征哪些？电流、出口压力摆动，泵声音异常20、故障停用循环水泵应怎样操作？起备用停故障，没备用请示停止，注意联锁22、一号机循环水操作注意事项（1）、一号机循环水带0号机循环水。
2）、一、二号机启停循环水时应与0号机联系3）、开启循环水泵时，循环水泵必须充足放空气，预防0号机循环水系统进空气4）、停止循环水系统，预防压力突降，使0号机循环水压力减少导致0号机真空下降。
