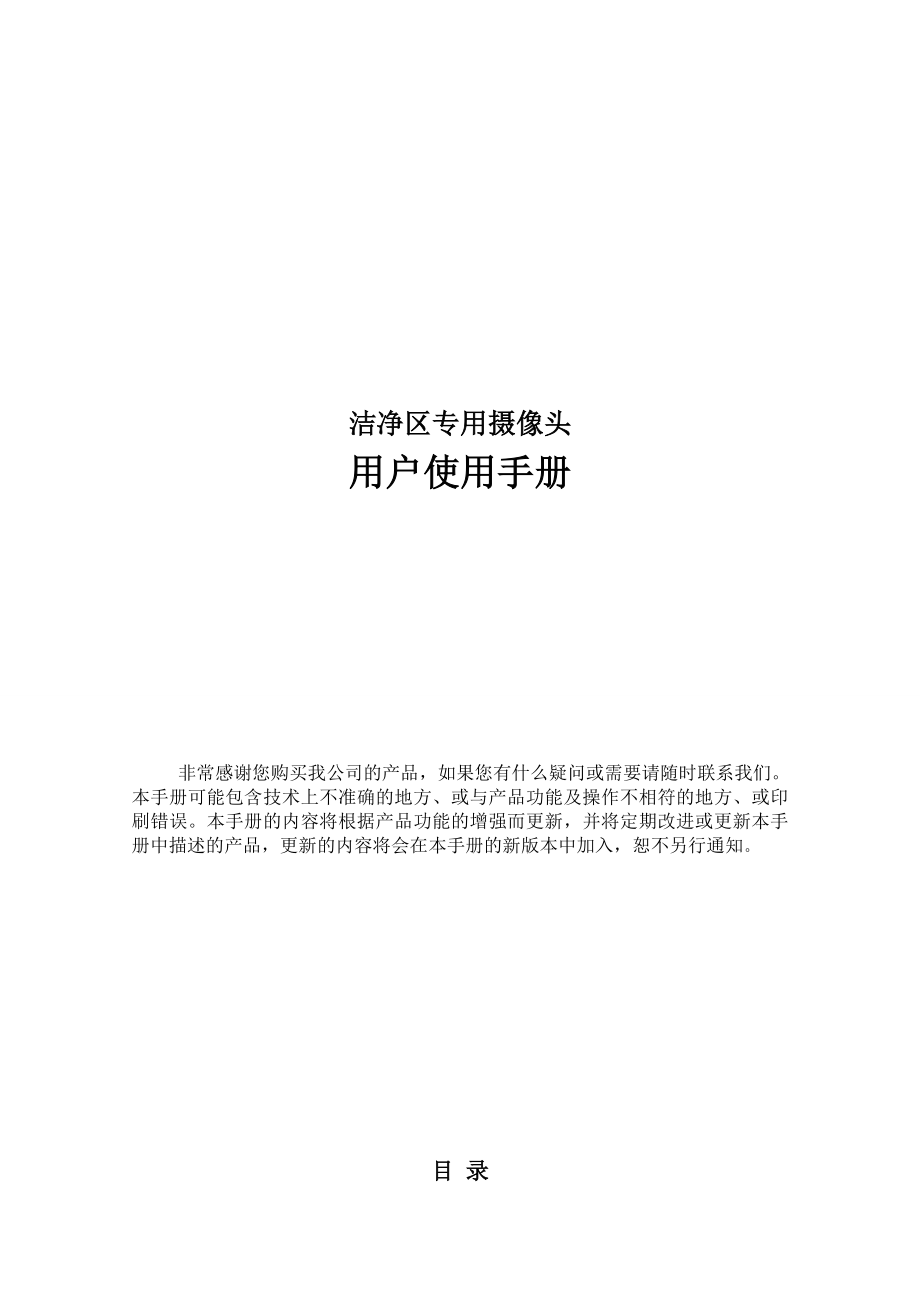

洁净区专用摄像头用户使用手册 非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品，更新的内容将会在本手册的新版本中加入，恕不另行通知目 录第一章：产品简介 31.1主要特点优点 31.2 主要应用 3第二章 安装 42.1 注意事项 4 2.2侧面图 42.3 工程安装 5定位 5打孔 52.3.3 嵌入摄像头 62.3.4 接线 62.3.5 角度调节 7打密封胶 7第三章 对接配置 83.1 网络拓扑图 8常见问题解答 8第一章：产品简介洁净区专用摄像头是维远泰克针对洁净区、无尘车间的特殊使用环境，专门为药厂、电子厂、医院手术室、食品厂等的洁净区/无菌室/无尘车间开发的专用网络摄像头该摄像头可以无缝嵌入彩钢板安装，纯平圆形外表面与彩钢板平齐，无卫生死角，易清洁易消毒该摄像头可对关键工序、关键岗位进行24小时的定点监控摄像头与维远泰克OPCMES软件结合使用可实现洁净区监测报警事件与视频片段关联1.1主要特点优点Ø 纯平面板，嵌入彩钢板安装，零卫生死角Ø 易清洁，易消毒Ø 安装方便快捷Ø 洁净区多点布控，实现洁净区重点设备、关键岗位的定点实时监控Ø 广角高清摄像，兼容主流视频系统Ø 内部摄像头模组可定制化Ø 支持智能客户端监控1.2 主要应用Ø 制药厂洁净室监控Ø 兽药厂洁净室监控Ø 医院洁净室监控Ø 电子厂无尘室监控Ø 食品厂洁净室监控第二章 安装2.1 注意事项1. 拆开包装盒时请仔细检查，确认其中的物品与清单一致。
2. 安装前请仔细阅读本章内容3. 安装时，请务必关闭所有相关设备电源4. 检查电源电压，防止出现电压不配导致器件损坏5. 安装环境：温度0℃～50℃，湿度0% ～100% 注意防雨淋；避免安装在剧烈震动的环境下6. 如果设备工作不正常，请联系购买设备的商家或最近的服务中心，请不要以任何方式拆卸或修改设备未经许可的修改或维修所导致的问题，责任自负2.2侧面图2.3 工程安装 嵌入式洁净区摄像头的工程安装过程可以分为六大步，分别为： (1)定位，选取好监测位置; (2)打孔，在彩钢板合适位置开Φ70mm孔用于安装摄像头机身; (3)嵌入摄像头; (4)接线，摄像头接线使用超五类网线与POE交换机连接; (5)角度调节，旋转机身侧边调整螺丝来调整摄像头上下视角; (6)打密封胶2.3.1定位 在需要安装摄像头的彩钢板上定位及选取好监测位置 注意：被照射的物体到摄像机的距离为4m—6m处为佳，摄像机高度为离天花板30cm—40cm为佳 2.3.2打孔1.在上步所定好的位置的彩钢板上开Φ70mm孔用于安装摄像头机身直径为70mm 深度为50mm 2.在彩钢板墙顶俯视面对应位置开凿一个直径为30mm的孔，深度直接到安装孔的位置的线槽孔。
2.3.3 嵌入摄像头把摄像头的尾巴线从正面孔穿到墙壁在天花板上的对应位置即俯视面孔，嵌入彩钢板里面尾线2.3.4 接线摄像头接线使用超五类网线与POE交换机连接2.3.5 角度调节旋转机身侧边调整螺丝来调整摄像头上下视角2.3.6打密封胶摄像机的表面十字水平刻度对齐水平面与垂直面加入固定用的玻璃胶固定密封第三章 对接配置3.1 网络拓扑图图3.1链接方式是前端摄像机链接到POE交换机，POE交换机接入监控系统的交换机，就可以对接监控平台软件或硬盘录像机如图3.1常见问题解答1、画面掉线了：看下是否摄像机没有通电，或者交换机掉电2、不知道IP地址为多少：把网络摄像机和PC连接在同一个Hub中，开启网络摄像机，然后在PC上用“SADP搜索软件”即可查看所连接网络摄像机的IP地址SADP软件的获取可以和供应商联系3、 超级用户密码忘掉了： 联系厂商技术客服4、 改摄像机的IP 用IP登入摄像机在网络设置中即可改摄像机的IP地址5、 摄像机画面卡 查看网络带宽是否足够如果以上信息仍无法解答您遇到的问题，请与供应商联系生产厂家: 深圳维远泰克科技有限公司地址：深圳市福田区上梅林梅华路福田国际电子商务产业园2栋2601邮编：518049：0755-88358710 82880711：0755-82880511全国服务热线4006-863-163。
