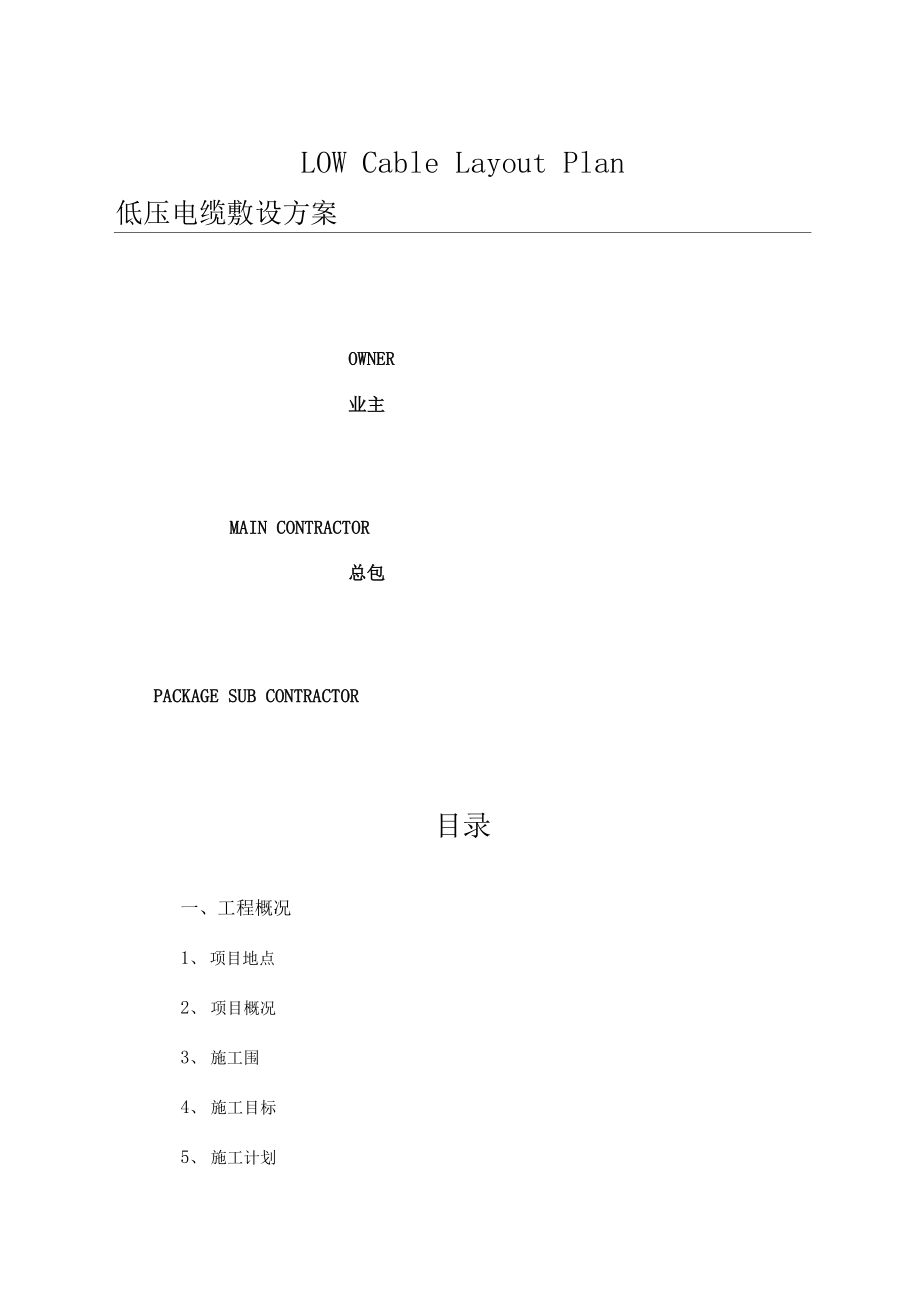

LOW Cable Layout Plan低压电缆敷设方案OWNER业主MAIN CONTRACTOR总包PACKAGE SUB CONTRACTOR目录一、工程概况1、 项目地点2、 项目概况3、 施工围4、 施工目标5、 施工计划二、施工准备1、 技术准备2、 机械、工具准备3、 劳动力准备三、电缆敷设1、工艺流程2、 工艺具体操作要求3、 电缆敷设四、 质量保证措施五、 安全文明施工保证措施六、 附表附表一施工计划表附表二人员安排计划表附表三电缆允许最小转弯半径表附表四风险管控表一、工程概况1、 项目地点：2、 项目概况：本施工方案主要针对，生产厂房及其附属建筑电缆敷设，概述了我公司将如何配 置充分的人力、物力、财力等资源依据总包的要求，合理安排施工工序，确保本项 目优质、安全地如期竣工3、 施工围：生产厂房及其附属建筑配电房MCC柜至低压照明、动力、插座以及动力设备电缆4、施工目标：(1) 、质量目标：分项工程一次交验合格率100%，质量评定等级为优良；(2) 、工期目标：在甲方要求的工期，优质高效地完成施工任务；(3) 、安全目标：确保无重大伤亡事故的发生；(4) 、文明施工目标：认真贯彻执行建设部、及总包单位关于现场文明施工管 理的各项规定。
5、施工计划：(附表一)二、施工准备1、技术准备1.1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；1.2电缆必须报经监理进行严格的检验，合格后方可施工；1.3针对工程情况，对施工班组进行技术交底；1.4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量 及施工人数；1.5根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗2 、机械、工具准备2-1电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；2.2皮尺、钢锯、气焊工具、电工工具；2.3对讲机、绝缘摇表、万用表3、劳动力准备3・1劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程 度和劳动生关率，以确保工程施工质量和施工进度；3.2根据本工程阶段施工重点，相应调配劳动力，实行动态管理；3.3各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经 建筑施工安全生产教育或考试不合格者，严禁上岗作业；3.4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技 术交底容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意 识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实， 做好活动记录；3.5严格按劳务用工政策法规进行施工用工管理；3.6人员安排计划表：附表二：序号工种数量备注1组长1人2管理人员4人3安全员2人4工人35人三、电缆敷设1、工艺流程：1—►水平敷设 Hi准备工作―►电缆沿线槽、4桥架敷设 |—1—►垂直敷设I~挂标志牌~k—I电缆绑扎固定I 铠甲接地线 I 终端头处理 f2、工艺具体操作要求：2.1、 施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求， 外观无扭曲、坏损等现象；2.2、 电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的 绝缘电阻应不低于10MQ;2.3、 选好电缆支架的架设点。
架设时应注意电缆轴的转动方向，电缆引出端应 在电缆轴的上方；2.4、 清除桥架的杂物，准备好标示牌等3、电缆的敷设：3.1、 敷设方法采用敷设机敷设人力导向牵引3.2、 电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在 截面电缆允许弯曲半径为准3.3、 不同电压等级的电缆应分层敷设3.4、 同等级电压的电缆沿支架敷设时，水平净距不得小于5 cm3.5、 标示牌规格一致，挂装应牢固3.6、 标示牌应注明电缆编号，规格、型号及电压等级3.7、选用1KV摇表对电缆进行摇测，绝缘电阻应〉10MQ3.8、电缆摇测完毕后，应将芯线分别对地放电3.9、 剥去电缆统包绝缘层，根据不同的相位，使用黄、绿、红、淡兰四色塑料 带分别包缠电缆各芯线3.10、 套上电缆终端头套，采用喷灯均匀加热至头套紧缩为止，注意温度不要过 热，以免损伤电缆3.11、 从芯线端头量出长度为线鼻子的深度，另加5顾，剥去电缆芯线绝缘3.12、 将芯线插入接线端子，用压线钳压紧接线端子，压接应在两道以上3.13、 据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线 至接线鼻子的压线部位；其中PE线采用黄、绿双色包缠。
3.14、 将做好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开3.15、 据接线端子的型号选用螺栓，将电缆接线端子压接设备上，注意使螺栓 由上向下或从向外穿，平垫各弹垫应齐全3.16、 敷设、包、压接电缆全部完成后进行自、互检，不符合施工验收规及质量 验评标准的应立即纠正，通过后方可进行绝缘摇测3.17、 导线绝缘摇测选用1KV兆欧表绝缘电阻应不小于10MQ四、质量保证措施1、 下道工序开始前要严格对上道工序进行检查，上道工序合格后方可进行下 道工序施工2、 电缆敷设前，要求敷设线路提前进行检查，要对桥架部进行彻底清理，避 免杂物划伤电缆3、 电缆敷设时，电缆严禁有绞拧、压扁、护层断裂、表面严重划伤等缺陷4、 电缆排列要整齐、统一、避免交叉，转弯处弯曲半径要符合规要求（详见 附表三）；电缆标示牌挂装整齐、齐全5、 接线端子与芯线截面必须配套，压拉时芯线模具规格与芯线规格一致，压 接数量不得少于两道6、 在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤7、 用电工刀剥皮时，不宜用力过大，电缆外皮不完全切透，里层电缆皮撕下， 防止损伤电缆；8、 必须保证绝缘电阻值符合规要求，有问题的电缆不得强行敷设；9、 电缆敷设完毕后，桥架盖板必须及时盖上，电缆头制作完毕后，应立即 与设备联接好，加强保卫措施，防止电缆丢失或损坏。
五、安全文明施工保证措施1、 组织该项施工项目相关安全管理人员和技术人员做风险管控工作；（见附表：F16A 电缆铺设施工项目风险管控明细表）2、 每天每项施工作业容开始前，对施工人员做详细安全交底，并严格按照签字确认 执行；3、 每项作业容开始前，其相关安全措施的落实和具体施工方案的实施都必须经过安 全管理人员现场确认后方可开展作业；4、 根据施工场地实际情况，对脚手架及升降车无法实现的施工作业项目于施工前搭 设生命线，并经安全管理人员确认可以使用后，在确保施工人员高空作业生命安全的前提下，方可开展具体作业；5、施工过程须在安全管理人员全程参与的情况下进行序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径附表三附表四序 号涉及风险源引发的后果可能 性严重 性结论固有风 险率规避措施1电缆盘倾斜、夹手、 滑落医疗救护费用、工伤事故纠纷22低风险2做安全交底，将盘架 固定牢固2人在桥架上踩空医疗救护费用、工伤事故纠纷14高风险2正确使用安全带双挂 钩必须挂牢3电缆线夹伤脚手医疗救护费用、工伤事故纠纷22中风险2严格按照安全流程操 作4铺设电缆时，作业 人员被电缆推倒、 拉倒医疗救护费用、工伤事故纠纷22中风险2口令喊整齐，动作一 致5桥架顶部作业碰到 头部医疗救护费用、工伤事故纠纷32中风险2.5安全帽正确使用6电缆铺设至桥架拐 弯处夹伤手医疗救护费用、工伤事故纠纷22低风险2使用相关滑轮组7电缆系扎带划伤手医疗救护费用、工伤事故纠纷22中风险2使用手套8高空吊挂滑轮脱落医疗救护费用、工伤事故纠纷12中风险1.5确认滑轮是否固定牢 固9电缆盘螺丝松动， 导致线盘散架伤人医疗救护费用、工伤事故纠纷13中风险2做好施工前检查10电缆头上架时未系 好坠落，砸伤下方 作业人员医疗救护费用、工伤事故纠纷13中风险2检查电缆头绑扎是否 牢固，做好警戒工作11支架倒塌，砸伤作 业人员医疗救护费用、工伤事故纠纷13中风险2检查过度支架牢固 性，有确认步骤12脚手架倒塌，造成 架上架下作业人员 伤亡医疗救护费用、工伤事故纠纷15中风险3严格按照脚手架搭设 要求。
