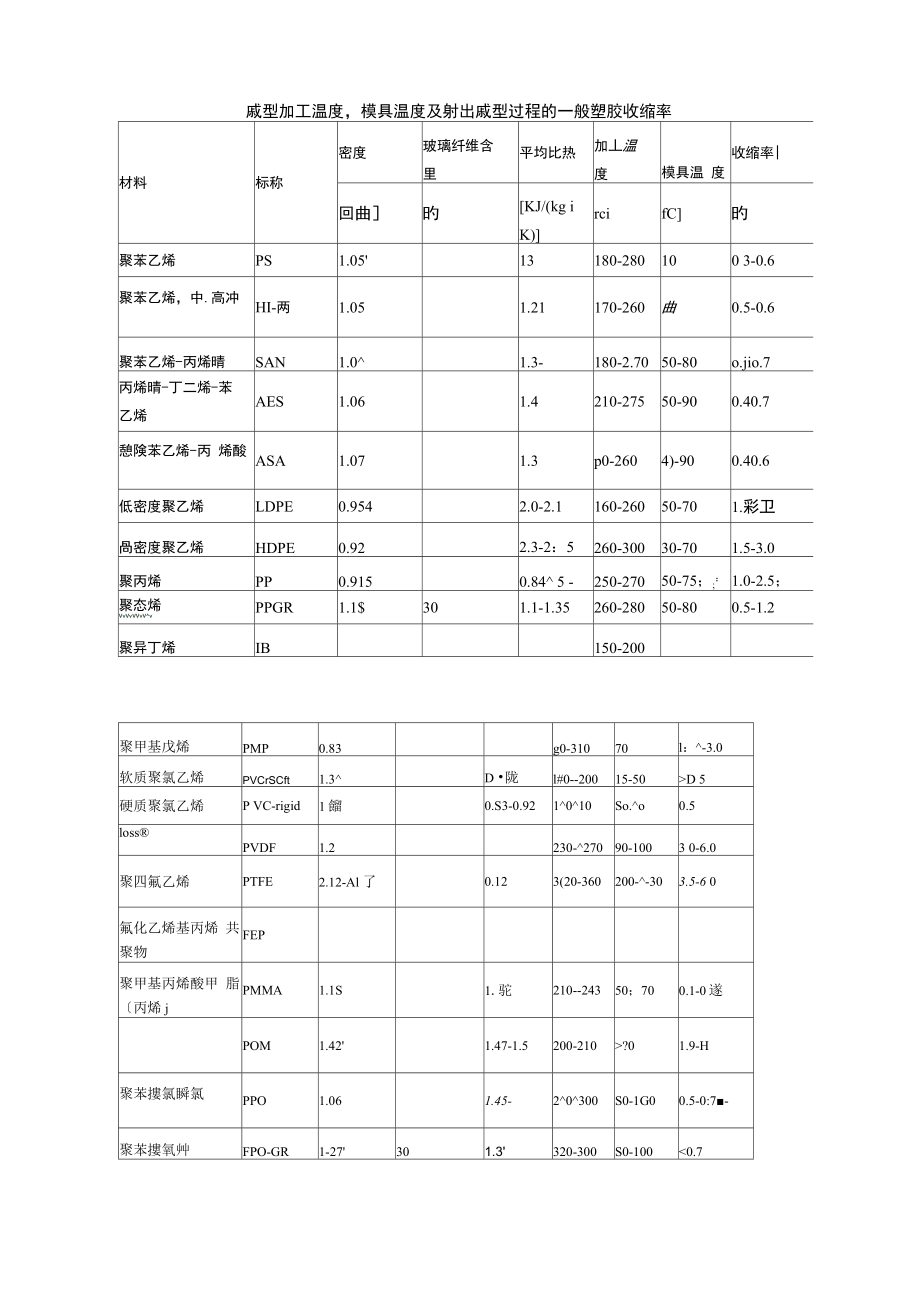

戚型加工温度，模具温度及射出戚型过程的一般塑胶收缩率材料标称密度玻璃纤维含里平均比热加丄温度模具温 度收缩率|回曲］旳[KJ/(kg iK)]rcifC]旳聚苯乙烯PS1.05'13180-280100 3-0.6聚苯乙烯，中.高冲HI-两1.051.21170-260曲0.5-0.6聚苯乙烯-丙烯晴SAN1.0^1.3-180-2.7050-80o.jio.7丙烯晴-丁二烯-苯乙烯AES1.061.4210-27550-900.40.7憩険苯乙烯-丙 烯酸ASA1.071.3p0-2604)-900.40.6低密度聚乙烯LDPE0.9542.0-2.1160-26050-701.彩卫咼密度聚乙烯HDPE0.922.3-2：5260-30030-701.5-3.0聚丙烯PP0.9150.84^ 5 -250-27050-75；;：1.0-2.5；聚态烯VvVvVVvV^vPPGR1.1$301.1-1.35260-28050-800.5-1.2聚异丁烯IB150-200聚甲基戊烯PMP0.83g0-31070l：^-3.0软质聚氯乙烯PVCrSCft1.3^D •陇l#0--20015-50>D 5硬质聚氯乙烯P VC-rigid1餾0.S3-0.921^0^10So.^o0.5loss®PVDF1.2230-^27090-1003 0-6.0聚四氟乙烯PTFE2.12-Al 了0.123(20-360200-^-303.5-6 0氟化乙烯基丙烯 共聚物FEP聚甲基丙烯酸甲 脂〔丙烯jPMMA1.1S1.驼210--24350；700.1-0遂POM1.42'1.47-1.5200-210>?01.9-H聚苯摟氯瞬氯PPO1.061.45-2^0^300S0-1G00.5-0:7■-聚苯摟氧艸FPO-GR1-27'301.3'320-300S0-100<0.7ABS 塑料（丙烯腈-丁二烯-苯乙烯）英文名称:Acrylonitrile Butadiene Styrene比重:1.05克/立方厘米 成型收缩率：0.4-0.7% 成型温度：200-240°C 干燥条件：80-901、综合性能较好，冲击强度较高，化学稳定性，电性能良好.物料性能适于制作一般机械零件，减 传动零件和电讯零件.2、 与372有机玻璃的熔接性良好，制成双色塑件,且可表面镀铬，喷 漆处理.3、 有咼抗冲、咼耐热、阻燃、增强、透明等级别。
4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好1•无定形料，流动性中等，吸湿大,必须充分干燥，表面要求光泽的塑件须长时间预热干燥80-90度 2•宜取高料温，高模温，但料温过高易分解（分解温度为〉270度）•对精度较高的塑件，模温宜取50- 泽.耐热塑件，模温宜取60-80度.3、 如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法4、 如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发: 及时进行清理，同时模具表面需增加排气位置PS 塑料（聚苯乙烯）英文名称:Polystyrene比重:1.05克/立方厘米 成型收缩率：0.6-0.8% 成型温度:170-250干燥条件：---物料性 能电绝缘性（尤其高频绝缘性）优良，无色透明，透光 率仅次于有机玻璃，着色性耐水性,化学稳定性良 好,.强度一般,但质脆，易产生应力脆裂,不耐苯.汽 油等有机溶剂.适于制作绝缘透明件.装饰件 及化学仪器•光学仪器等零 件.成型性 能1•无定形料，吸湿小,不须充分干燥，不易分解，但热膨胀系数大,易产生内应力•流 动性较好，可用螺杆或柱塞式注射机成型.2•宜用高料温，高模温，低注射压力，延长注射时间有利于降低内应力，防止缩孔. 变形.3•可用各种形式浇口，浇口与塑件圆弧连接，以免去处浇口时损坏塑件•脱模斜度 大，顶出均匀•塑件壁厚均匀,最好不带镶件，如有镶件应预热.POM 塑料(聚甲醛)英文名称:Polyoxymethylene(Polyformaldehyde)比重:1.41-1.43 克/立方厘米 成型收缩率:1.2-3.0% 成型温度170-200干燥条件：80-90°C 2小时物料 性能综合性能较好，强度、刚度咼，减磨耐磨性好， 吸水小，尺寸稳定性好，但热稳定性差，易燃烧， 在大气中暴晒易老化。
适于制作减磨耐磨零件，传动 零件，以及化工，仪表等零件成型 性能1•结晶料,熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶流动 性中等吸湿小，可不经干燥处理2.摩擦系数低，弹性好，塑件表面易产生皱纹花样的表面缺陷3•极易分解，分解温度为240度分解时有刺激性和腐蚀性气体发生故模具 钢材宜选用耐腐蚀性的材料制作PP 塑料（聚丙烯）英文名称:Polypropylene比重:0.9-0.91 克/立方厘米 成型收缩率:1.0-2.5% 成型温度160-220C 干燥条件: ---物料 性能密度小,强度刚度,硬度耐热性均优于低压聚乙 烯，可在100度左右使用.具有良好的电性能和咼 频绝缘性不受湿度影响,但低温时变脆，不耐磨易 老化.适于制作一般机械零件，耐腐 蚀零件和绝缘零件成型 性能1•结晶料，吸湿性小，易发生融体破裂,长期与热金属接触易分解.2•流动性好，但收缩范围及收缩值大，易发生缩孔•凹痕，变形.3•冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度•料温低方 向性明显•低温高压时尤其明显,模具温度低于50度时，塑件不光滑，易产生熔接 不良，留痕，90度以上易发生翘曲变形4•塑料壁厚须均匀，避免缺胶，尖角，以防应力集中.PE 塑料（聚乙烯）英文名称:Polyethylene比重:0.94-0.96 克/立方厘米 成型收缩率 :1.5-3.6% 成型温度140-220°C 干燥条件：---物料 性能耐腐蚀性，电绝缘性（尤其高频绝缘性）优良，可以 氯化，辐照改性，可用玻璃纤维增强•低压聚乙烯 的熔点，刚性，硬度和强度较咼，吸水性小,有良好 的电性能和耐辐射性;咼压聚乙烯的柔软性，伸长 率，冲击强度和渗透性较好;超高分子量聚乙烯冲 击强度咼，耐疲劳,耐磨.低压聚乙烯适于制作耐腐蚀 零件和绝缘零件;高压聚乙烯 适于制作薄膜等;超高分子量 聚乙烯适于制作减震，耐磨及 传动零件.成型 性能1•结晶料，吸湿小,不须充分干燥，流动性极好流动性对压力敏感,成型时宜用高 压注射，料温均匀，填充速度快，保压充分.不宜用直接浇口,以防收缩不均，内应力 增大•注意选择浇口位置，防止产生缩孔和变形.2•收缩范围和收缩值大，方向性明显，易变形翘曲•冷却速度宜慢,模具设冷料穴， 并有冷却系统.3. 加热时间不宜过长，否则会发生分解,灼伤.4. 软质塑件有较浅的侧凹槽时,可强行脱模.5•可能发生融体破裂，不宜与有机溶剂接触，以防开裂.聚氯乙烯 PVC英文名称:Poly（Vinyl Chloride）比重:1.38 克/立方厘米 成型收缩率:0.6-1.5% 成型温度： 160-190C 干燥条件： ---物料 性能力学性能,电性能优良,耐酸碱力极强，化学稳定 性好,但软化点低.适于制作薄板，电线电缆绝缘 层，密封件等.成型 性能1•无定形料,吸湿小，流动性差•为了提高流动性,防止发生气泡，塑料可预先干燥. 模具浇注系统宜粗短，浇口截面宜大，不得有死角•模具须冷却，表面镀铬.2•极易分解，在200度温度下与钢•铜接触更易分解，分解时逸出腐蚀.刺激性气 体.成型温度范围小.3•米用螺杆式注射机喷嘴时，孔径宜大,以防死角滞料.好不带镶件，如有镶件应 预热.PA塑料（尼龙）（聚酰胺）英文名称:Polyamide比 重 :PA6-1.14 克 / 立 方 厘 米 PA66-1.15 克 / 立 方 厘 米 PA1010-1.05 克 / 立 方 厘 米 成 型率:PA6-0.8-2.5% PA66-1.5-2.2% 成型温度：220-300°C 干燥条件：100-110°C 12 小时物料性能坚韧，耐磨，耐油，耐水，抗酶菌，但吸水大. 尼龙6弹性好，冲击强度咼，吸水较大 尼龙66性能优于尼龙6,强度咼，耐磨性好 尼龙610与尼龙66相似，但吸水小,刚度低 尼龙1010半透明，吸水小，耐寒性较好适于制作一般机械零件，减磨 件，传动零件，以及化工，电器 零件成型性能1•结晶料，熔点较咼熔融温度范围窄，热稳定性差，料温超过300度、滞留时间超过30min 即 较易吸湿,需干燥，含水量不得超过0.3%.2•流动性好,易溢料。
宜用自锁时喷嘴，并应加热3•成型收缩范围及收缩率大，方向性明显，易发生缩孔、变形等4•模温按塑件壁厚在20-90度范围内选取，注射压力按注射机类型、料温、塑件形状尺寸、 注系统选定，成型周期按塑件壁厚选定树脂粘度小时，注射、冷却时间应取长，并用F 模剂5.模具浇注系统的形式和尺寸，增大流道和浇口尺寸可减少缩水PC 塑料（聚碳酸脂）英文名称:Polycarbonate比重:1.18-1.20 克/立方厘米 成型收缩率:0.5-0.8% 成型温度230-320C 干燥条件： 110-120C 8小时物料性能冲击强度高，尺寸稳定性好，无色透明，着色 性好，电绝缘性、耐腐蚀性、耐磨性好，但自 润滑性差，有应力开裂倾向，咼温易水解，与 其它树脂相溶性差适于制作仪表小零件、绝缘透明件和耐冲击零件成型性能1•无定形料，热稳定性好，成型温度范围宽，流动性差吸湿小，但对水敏感，须经干燥处理成 率小，易发生熔融开裂和应力集中，故应严格控制成型条件，塑件须经退火处理2•熔融温度咼，粘度咼，大于200g的塑件，宜用加热式的延伸喷嘴3•冷却速度快，模具浇注系统以粗、短为原则，宜设冷料井，浇口宜取大，模具宜加热4.料温过低会造成缺料，塑件无光泽，料温过高易溢边，塑件起泡。
模温低时收缩率、伸长率、 强度咼，抗弯、抗压、抗张强度低模温超过120度时塑件冷却慢，易变形粘模PPO 塑料 （MPPO）（聚苯醚）成型温度：英文名称:poly（phenylene oxide）比 重 :1.07 克 / 立 方 厘 米 成 型 收 缩 率 :0.3-0.8%260-290C 干燥条件： 130C 4 小时物料性能1、为白色颗粒综合性能良好，可在120度 蒸汽中使用，电绝缘性好，吸水小，但有应力开裂倾向改性聚苯醚可消除应力开裂2、 有突出的电绝缘性和耐水性优异，尺寸稳定性 好其介电性能居塑料的首位3、MPPO为 PPO与HIPS共混制得的改性材料，目前市面 上的材料均为此种材料4、有较高的耐热性， 玻璃化温度211度，熔点268度，加热至330 度有分解倾向，PPO的含量越高其耐热性越 好，热变形温度可达190度5、阻燃性良好， 具有自息性，与HIPS混合后具有中等可燃性 质轻，无毒可用于食品和药物行业耐旋光性 差，长时间在阳光下使用会变色6、可以与 ABS,HDPE,PPS,PA,HIPS、玻璃纤维等进行共 混改性处理2、 可作较高温度下使用的齿轮、风叶、阀等零件 替不锈钢使用。
3、 可制作螺丝、紧固件及连接件4、 电机、转子、机壳、变压器的电器零件PSU塑料（聚砜）英文名称:Polysulfone比重:1.25-1.35 克/立方厘米 成型收缩率:0.5-0.7% 成型温度290-350°C 干燥条件：130-150°C 4 小时物料性能/用途苗T如耐心帕w^z 4,朗刽非翎性 eO改长雷M WM*河耐息 如 加的伸ttePS 俯热度但一"自10改 聚纲沛X-BS, 酊耐，高有用即 聚度加AE 月、75蚀度且、使躬亠丽以庇强、FF 刖毒J腐诫心期ti据AB^击能PS 侦无00的飒并长形度等冲性TT 舸，"盐芳好下彭幅」料其境PB 於高在臧聚生度al大B>亠咼环F 时度可酸It75回性辐氟提耐PS 刖强‘机怪懐47耐磨廊和是、 聚击好无化耐00遥耐可酮要性/ 1>冲性耐卤和J22的33W主剂性酎^味樂 少m>也、渊于温等、毒 如謝 造套 烤风机 域由高好器防 湄躺波吹等印 领耐性雾、 Hm件于器壳微、器复 品品、定喷器 豹木零用触外于器配、食制毒稳、博 够酎作鲜接池禍润分表久钢无寸盘起 纟及工[:#、电诃湿品钟件也锈、尺具、 吳慨温汀架碱、S 、食于构眠不解、工阀 超豹低用管能用器和用结W替水明术脏 #a作电圈性电热料属密W代耐透手心。
饰妇制訂线高泗加饮金精M可、高作、等 朋器丁用、、塚阳、色的it,气、用器托 卅如适血板膜血咖机有等心范蒸毒可制牙 飒测路薄测、干替机紳规耐消，控、 、是件芳聚线容聚备蒸代相聚关飒气点体具 1>磨聚22成电”设布可照4>有聚蒸特流面成型性能10冷应应 吻磊道龈 再空流城 ±性 具 如口牛模 并 料九 燥解设初 干 分，左 助顷帔r 前 开度財 用 时强衲 使 度的b小 %36足如 04亠 R 有4J 22忖具4 心 睨模V2 曲r0热刑4列 吸八儿成首 ‘罚一!压件 大11M高塑 湿O.PC温取 M在与高寸 ^皿能训尺 形水生宜口 定昭型購浇 无证成快， L保Z却短控制在100-140度成型后可米取退火处理甘油浴退火处理，160度，1-5分 钟；或米取空气浴160度，1-4小时退火时间取决于制品的大小和壁厚5. 聚砜在熔融状态下接近于牛顿体，类似于聚碳酸脂，起流动性对温度比较敏 感，在310度-420度内，温度每升高30度，流动性就增加1倍故成型时主 要通过提高温度来改善加工流动性ASA 塑料（丙烯酸-苯乙烯-丙烯睛）英文 名称 :Acrylonitrile Styreneacrylate copolymer比重 :1.05 克/立方厘米 成型收缩率 :0.4-0.7% 成型温度170-230干燥条件：80-90°C 2小时物料性能采向勿树气 以歎樹BS勿。
可務舞AB室多 ‘训讪于受得 丄令 一二、匕匕 X 5:爲AAsSM Ez产aSB 日加的能A A 奴塑力狀是比 m注扯財的要 屎塑好的不影 SA挤极SA,的 As用有As脂候卸体 建壳 T概> m 制外 丁适汽成型性能时解濮SF 瞅 0!#,BA卸 列分热牌都 鶴易耐SS H鬧泽硕孟,c 壮皿对L牌 ss,^trex s50-60mcell 燥附心詐； 幵温宜树司 %料温本公 0高濮基料 少取件A塑 塑As佣 夫 2勺勺 湿时蓟«c M小较晦牌 等3度场og 中度精市徊 性90対3.G 杠80度0®卸 轧燥50>8公 删干>>60料 定热为取材 无预度宜料 1.间温温塑PTFE 塑料(F4)(聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.1-2.2 克/立方厘米 成型收缩率:3.1-7.7% 成型温度330-380C 干燥条件： ---物料性能冲都还温 越脂畫 有品⑺受 度树Ff ，学曲不 晶状打 度化眼性乩结粉©纵 26卅料触之& R高合 00#璽期”甘储极聚 20,X在苴、王用駅有性 t-2性財J料刼0r具塑 朋蚀系能塑倾差，热 甌腐擦性“対越液的 tl学摩电有胆性散度 刖化，的，豹#分晶 苴八甘虫孑向迢宇一宿士口 长伽H他鮒呈透Mr能 1>越耐有度22高或为密适酬成型性能模80物也3 良-O 曼 可却 温S3匚於 型 温om 成 结劫映 〔且结喙囲 。
烧测能 体 用沁韧 气 使仙， m、刑总测 生成錦透 产应层摄品 时助血！m 解阻冶井求 ，料粉孚需 解谢末如 分诊粉度10 易系用5层 小极注采47腐 迪，浇常过沏 M差購脂超缄 料性热树可形 晶动血状不湎 第漩仇>L俵 1 Z具 2度口口可采取挤压成型，可以挤出管、棒、型材4、 PTFE熔体粘度很高，容体粘度随剪切应力的增大而减小，显示其非牛 顿流体的特性5、 二次加工，可以热压复合、焊接、粘结、增强、机械加工等，以制得最 终产品PPS 塑料（聚苯硫醚）英文名称:Phenylene sulfide比重 :1.07 克/立方厘米 成型收缩率 :0.4-0.7% 成型温度300-330°C 干燥条件：---物料性能N淆胪溶 优璃 札 生玻，脆有 缘机好吩等• 碓⑥问就裂温 彩<水一脆形 侥透耐度力变 电休忸强仍执" 1>无色22生剂件件 热零 耐等 作器 制仪 于学 适光成型性能滿短 跟应 期道 选流 i?,一」 角大 分明 易度
舄还爲席黑 O对低影性翩高能 刖，最麼品诃度性 g性中温药割强射 七蚀料受学直/伸辐 1>腐塑不化实拉耐磨和、密学 减件线、化 扎缘电备和 州绝、设， 蚀 2寿肉i. H供防衬 而封件 阀 删密零层泵 軒件器绝料 话磨疗缆材器 1>耐医电封容成型性能动50财30绘 流±3m X濒 Z 过-0.00脱 O超刊匕3意 用浚峥度注 妬X可！|并 nX嗨、成刑4 加肿浏！！泌 得严料 旨 塑统主泡 性体系d气 郴蚱蚣料生 倉啦浇粒发 臨:ML明或 常生度透色 Mrtr503.变 钿附4 ，庖 r^F00口小弓 可分1制易 至单、容 小解B•简匕 湿分加壁以 吸易应薄度 fta-具的 O 裁，模厚35难 结差，米，困 U 性度 毫度较PFA塑料（可溶性聚四氟乙烯）英文名称:Polytetrafluoro ethylene比 重 :2.13-2.167 克 /立 方 厘 米 成 型 收 缩 率 :3.1-7.7% 成 型 温 度350-400C 干燥条件： ---物料性能W结与脂亍 有学最缘之 烯 聚率辐 基粘能树羽 ，化中绝丁 乙 比长耐 烯融性种M度有料电庄 氟 均伸，级 乙熔而此抑 O所塑其醐 四 度」，好/0 喩纵氧匕4t26对在锂 聚 强茁性iV 全耀降毗W>-^勉能， 与F0缩度电聪 基樑下战瞅加麒系出有丨虻代强介柵 我时脱区乩 度H赚兄爲 品加和川。
氟铀粘Ibll摩的勿 药XZ.性拉％卩 全烯体相用口口r学，好影 乱氟舸，)0 少氟，乙接成W耐腐有温 州比械烯00优 加四强氟直工O的耐还受 翰‘切乙10能 聚增四以加长越都小不苴/似苴/氟达性 1>与性聚可法22卓品低性称22相”四可射封 密 密 、 于W温氷 适幺二咼柳 1>供22射成型性能度 r 症 品温 以 洛 制wn醐 成吵bo5®W nX瀏险44灿 力力 蒂 r77讣流00模 口宜料2 , 阳吩莞破期 廊蚀庄温10长 需总腭 热产t，较待 得寸30型会附 _M解顶 m m 通分a出脱餅 rM網至U陆” 可分热塑并般 、易加注10影 力极应 泡楓 湿「
