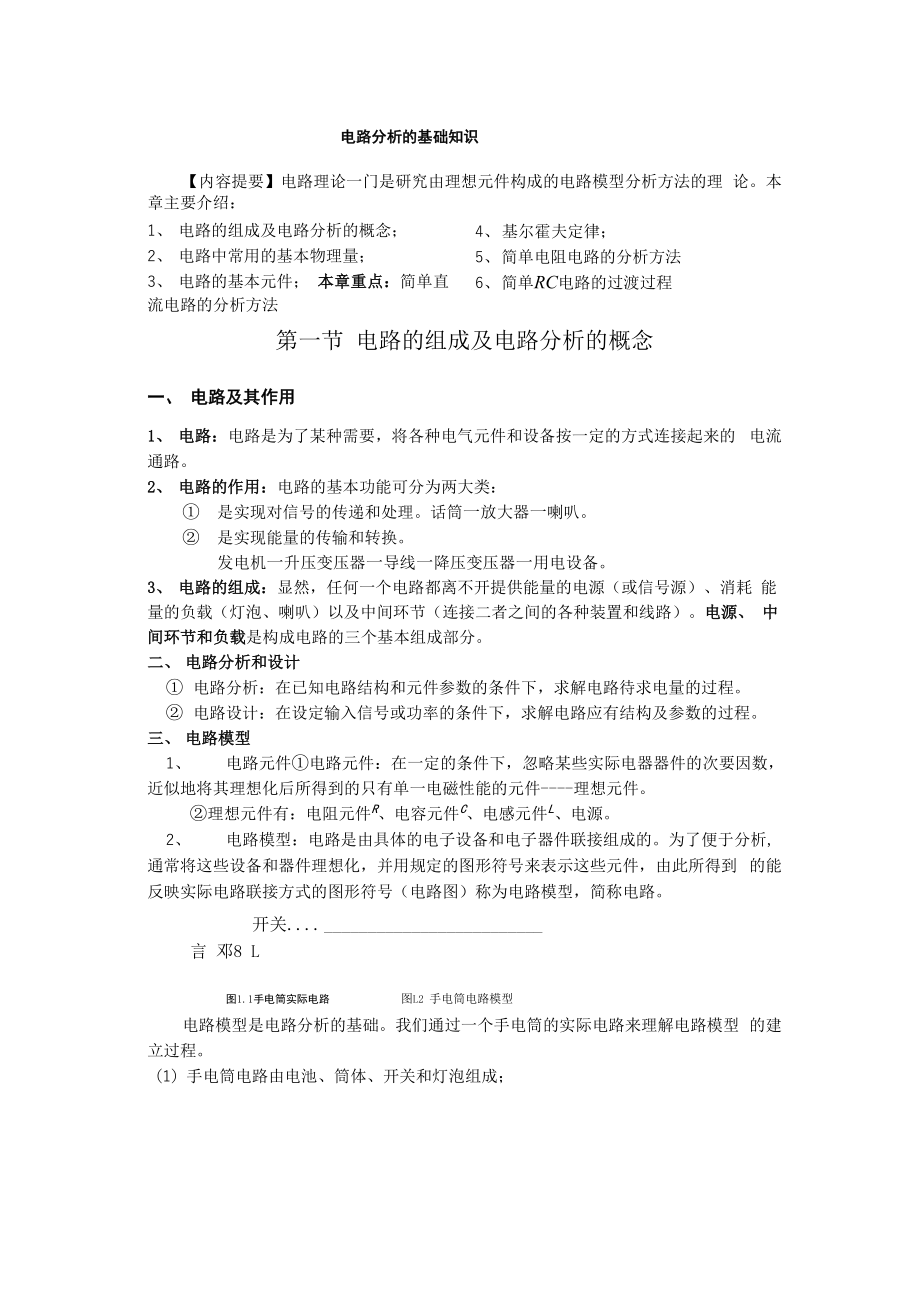

电路分析的基础知识【内容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理 论本章主要介绍：4、 基尔霍夫定律；5、 简单电阻电路的分析方法6、 简单RC电路的过渡过程1、 电路的组成及电路分析的概念；2、 电路中常用的基本物理量；3、 电路的基本元件； 本章重点：简单直流电路的分析方法第一节 电路的组成及电路分析的概念一、 电路及其作用1、 电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的 电流通路2、 电路的作用：电路的基本功能可分为两大类：① 是实现对信号的传递和处理话筒一放大器一喇叭② 是实现能量的传输和转换发电机一升压变压器一导线一降压变压器一用电设备3、 电路的组成：显然，任何一个电路都离不开提供能量的电源（或信号源）、消耗 能量的负载（灯泡、喇叭）以及中间环节（连接二者之间的各种装置和线路）电源、 中间环节和负载是构成电路的三个基本组成部分二、 电路分析和设计① 电路分析：在已知电路结构和元件参数的条件下，求解电路待求电量的过程② 电路设计：在设定输入信号或功率的条件下，求解电路应有结构及参数的过程三、 电路模型1、 电路元件①电路元件：在一定的条件下，忽略某些实际电器器件的次要因数， 近似地将其理想化后所得到的只有单一电磁性能的元件----理想元件。
②理想元件有：电阻元件R、电容元件C、电感元件L、电源2、 电路模型：电路是由具体的电子设备和电子器件联接组成的为了便于分析, 通常将这些设备和器件理想化，并用规定的图形符号来表示这些元件，由此所得到 的能反映实际电路联接方式的图形符号（电路图）称为电路模型，简称电路开关.... 言 邓8 L图1.1手电筒实际电路 图L2 手电筒电路模型电路模型是电路分析的基础我们通过一个手电筒的实际电路来理解电路模型 的建立过程1）手电筒电路由电池、筒体、开关和灯泡组成；（2）将组成部件理想化：即将电池视为内阻为RS，电源电动势为us ；忽略筒体 的电阻，筒体开关S视为理想开关；将小灯泡视为阻值为rl的负载电阻；（3） 筒体是电池、开关和灯泡的联接体，用规定的图形符号画出各理想部件的联接 关系；（4） 在图中标出电源电动势、电压和电流的方向便得到手电筒电路模型如图1.2四、电路的常用术语① 支路：将两个或两个以上的二端元件（只有两个端钮的元件）依次连接称为串 联单个电路元件或若干个电路元件的串联构成电路的一个分支，一个分支上所 通过的电流大小是相等的电路中的每个分支都称作支路如下图中ab、ad、aec、bc、bd、cd都 是支路，其中aec是由三个元件串联构成的支路，abd是由两个元件串联构成的支 路，其余4个都是由单个元件构成的支路。
② 节点：电路中3条及以上条支路的连接点称为节点如上图中a、b、c、d都 是节点③ 回路：电路中的任一闭合路径称为回路如上图中abda、bcdb、abcda、 aecda、aecba等都是回路④ 网孔：回路内部不包含其它任何支路，这样的回路称为网孔如上图中的回路 aecba、abda、bcdb都是网孔因此，网孔一定是回路，但回路不一定是网孔第二节 电路中的主要的物理量及参考方向电路中的主要物理量：电流、电压和电功率一、电流及其参考方向1、电流的大小电流的定义：在单位时间内通过导体横截面的电荷量衡量电流大小的物理量叫电流强度（简称电流），用符号/表示则：/牛 dt式中，dq为时间dt内通过导线某一横截面的电荷量电流的基本单位是安培(简称安)，用符号4表示当电流很大或很 小时，常用单位为千安(KA)或毫安(mA)、微安(M)来表示它们之间的 换算关系为：1KA = 1000A ； 1A = 1000mA ； 1mA = 1000|M2、 电流的方向 电流是一个有大小和方向的基本物理量，当大小和方向都不随时间变化的电流称为恒定电流，简称直流电流，用大写字母I 表示，则：-Q—t3、 电流的参考方向图1.4 复杂电路在简单电路中，可以直接判断电流的方向，如图1.3所示。
但在如图1.4 所示的较为复杂的电路中，流过电阻R5上电流的实际方向有时难以判定 为了方便对电路进行分析和计算，有必要先假设一个电流流动的方向，这 个假设的方向叫电流的参考方向图1.3简单电路4、几点注意问题①参考方向一但设定，不得随意更改② 电流是一个有大小和方向的基本物理量，只有在选定了参考方向 以后，讨论电流的正、负才具有实际意义③ 电流的实际方向体现在计算结果中，当电流的参考方向与实际方向相同时，电流为正值；若电流的参考方向与实际方向相反，则电流为负值④ 电流的参考方向一般有如图1.5所示的几种表示方法表 示电流的参考方向是由点指向n点图1.5 电流参考方向的标注⑤ 测量电流时，必须将电流表串联在被测电路中二、电压的大小和极性1、电压 电压又叫电位差，是衡量电场力做功能力大小的物理量其定义为：将单位正电荷q从电路中的点移到n点时，电场力所做的功 为wab，则wab与q的比值就称为a，b两点之间的电压，用符号uab表示， u 二、ab dq式中，dwab为电场力把正电荷dq从电路中a点移到b点时所做的功 并规定：电压的方向为电场力做功使正电荷移动的方向电压的基本单位是伏特(简称伏)，用符号V表示。
当电压很大或很 小时，常用单位为千伏(KV)或毫伏(mV)、微伏3 V)来表示它们之间 的换算关系为：1KV =1000V ； 1V =1000mV ； 1mV =1000r V :2、 电压的方向 大小和方向都不随时间变化的电压称为恒定电压，简称直流电压，用大写字母U表示，如a、b两点间的直流电压为：u = %*3、 电压的参考方向电压的方向与电流类似，也要预先设定参考方向当电压的参考方向 与实际方向相同时，电压为正值，当电压的参考方向与实际方向相反时， 电压为负值这样，电压的值就有正有负，其正负表示电压的实际方向与 参考方向之间的关系，因此，电压的正、负只有在选定了参考方向以后才 具有实际意义电压参考方向的一般有如图1.6所示的几种表示方法其中，正极性 指向负极性的方向就是电压的参考方向；〃沥则表示力两点间的电压 参考方向由一 \~Uab, ■ a b(a) (b) (c)图1.6 电压参考方向的标注4、几点注意问题同电流测量电压时，必须将电流表并联在被测电路中三、电位的概念电压U汕只能表明a点和b点之间的差值，不能表明a点和b点各自数 值的大小在电路分析和实际工作中，经常要对某两点的电性能进行比较, 以确定电路的工作状况。
比如，判断晶体三极管是处于放大、截止、还是 饱和工作状态，就要用到电位的概念通常的做法是，先选定电路中的某 个公共接点作为参考点，并规定该点的电位为"0"，然后再计算或测量出 电路中某点与参考点之间的电压，这个电压就称之为电位在电路图或电子仪器和设备中，"0"电位点用符号'」"来表示电位的基本单位与电压相同，也是伏特，电位的符号用字母加单下标 的方法来表示，如".、u b则分别表示a和b点的电位电路中，任意两点之间的电位之差叫做电位差，用字母加双下标的方 法表示，如u b= u a - Ub就表示a点的电位和b点的电位之间的差值显 然，电路中任意两点之间的电位差就是该两点之间的电压那么电位和电压有什么区别呢？先来分析下面这个例题例1.1在图1.7中，分别设a、b为参考点，求a、b、c、d各点电位 解题思路：根据电位的概念，设a点为参考点时，则有4A—^6acr(+eQ 140V90V6QE2aE2V = 0V，Vb = U a =-10 X 6 = -60VVd=UaV = U = 4 X 20 = 80V，=5 x 6 = 30V设b点为参考点时，则有Vb=0V，V = U b = 10 x 6 = 60V，V = U b = E[ = 140V，Vd = U b = E 2 = 90V而两点间的电压则为U b = 10 x 6 = 60V， UUa = 5 x 6 = 30V， U b=4 x 20 = 80V，=R = 140V，U曲=E2 = 90V由以上讨论可以得出电位和电压的区别是：① 电路中某一点的电位等于该点与参考点之间的电压；② 各点电位值的大小是相对的，随参考点的改变而改变；而两点间的 电压值是绝对的。
有了电位的概念，图1.7(b)可以简化成图1.8形式的习惯画法c □—~a—1~~1-dc 一—1_1 +140V 20 Q5Q+90V+140V20 Q，6Qd. a+90V1 1 '5Q(a)*图1.8(b)]6Q四、关联参考方向在进行电路分析时，我们既要对流过元件的电流选取参考方向，又要 对元件两端的电压选取参考方向，两者是相互独立的，可以任意选取如 果电流的参考方向与电压的参考方向一致翊称之为关联参考方向如图 ? "t I ：： ：：.〃 b 〃 b1.7(0.)所示；反之，则称之为非关联参考方向，如图1.7(b)所示图1.9电压、电流参考方向 图1.10关联参考方向的简单标注当选取电压、电流的方向为关联参考方向时，则在电路图上只需标出 电流或电压的参考方向即可，图1.8所示的是两种等效的表示方法五、电功率、电能和额定值1、 电功率 如前所述，带电粒子在电场力的作用下作有规则的运动便形成了电流根据电压的定义，电场力所做的功为Wab = QU，单位时间 内电场力所做的功称为电功率，简称功率它是描述传送电能速率的一个 物理量，用符号P表示，即：P = ±E^ = ±= +UI (1.3)t t在式(1.3)中，若电压的单位为伏特(V)，电流的单位为安培(A)，贝U功率的单位为瓦特(W)，简称为“瓦”。
用式(1.3)计算电路的功率时，若电压、电流的参考方向相关联，则等式的右边取正号，即P = UI ；否则取负号，即P = -UI当P> 0时，表明该元件吸收(消耗)功率，是负载(或起负载作用)； 当P < 0时，表明该元件发出(产生)功率，是电源(或起电源作用)根据能量守恒的原则，在任何一个电路中，某些元件所产生的功率之 和必然等于该电路中其它元件所消耗的功率之和，即P总产生=P总消耗，满足 功率平衡条件当已知元件的功率为P时，则在t秒内消耗的电能为：W = Pt (1.4)2、 电能 电能就等于电场力所做的功，单位是焦耳(J)工程上，常用千瓦小时(KW M)作单位，俗称“度”例1.2 在图1.11中，方框代表某一电路元件，其电压、电流的参考方向 如图中所示，求图中各元件的功率，并说明该元件是吸收还是发出功率？TK- e oSA^—— n TA^1 l ~TK^-1-5V (a)~~ —5V(b)+ -4-图 1.11-5V(c)-5V(d)-k解题思路：求解前，首先要看清电压和电流的参考方向是否相关联，若是 关联方向则用公式P = UI求解，反之用公式P = -ui求解；其次还要注意 电压和电流自身的正负值；其三是要记住，无论电压和电流的参考方向是 否相关联，只要计算结果为P > 0，则该元件吸收(消耗)功率为负载元 件，若计算结果为P < 0，则该元件发出(产生)功率为电源元件。
)因为电压、电流的参考方向相关联，所以有P = UI = 5 X 3 = 15W > 0 元件吸收功率b) 因为电压、电流的参考方向非关联，所以有P = —UI = —5x3 = -15W < 0 元件发出功率c) 因为电压、电流的参考方向关联，所以有P = —UI = (—5) x 3 = —15W < 0 元件发出功率d) 因为电压、电流的参考方向非关联，所以有P = —UI = —(—5) x 3 = 15W > 0 元件吸收功率例1.3 在图1.10所示电路中，方框表示电源或电阻，各元件的电压和电流的参考方向如图1.100)所示通过测量得知：/]= 2A， 12 = 1A， 13 = 1A，U广 4V， U2 =—4V， U3 = 7V， U4 = —3V① 试标出各电流和电压的实际方向② 试求每个元件的功率，并判断是电源还是负载解题思路：当电流或电压的参考方向与实际方向相同时，电流或电压为正 值若电流或电压的参考方向与实际方向相反，则为负值本题中U2,U4 均为负值，与实际方向相反，其余均为正值，与实际方向相同1）方框1 ： 11 = 2A与U 1 = 4V均为正值，与实际方向一致；方框2 : 12 = 1A为正值，与实际方向一致，U2 = -4V为负值，与 实际方向相反；方框3 : 13 = 1A与U3 = 7V均为正值，与实际方向一致；方框4 : 13 = 1A为正值，与实际方向一致，U4 = -3V为负值，与 实际方向相反。
各电流和电压的实际方向（用虚线表示）如图1.100）所示2）计算各元件的功率方框1 ：电压和电流参考方向一致，代入数据得P1= U 111 = 4x 2 = 8W > 0， 该元件吸收功率，为负载；方框2 :电压和电流参考方向一致，代入数据得P2 = U212 = -4x 1 = -4W < 0， 该元件发出功率，为电源；方框3 :电压和电流的参考方向不一致，代入数据得P3=-U 313 =-7 x 1 = -7W < 0，该元件发出功率，为电源；方框4 :电压和电流的参考方向不一致，代入数据得P4=-U413 = -(-3) x 1 = 3W > 0，该元件吸收功率，为负载例1.4图1.11为某电路的一部分，三个元件中流过相同电流I = -2A，已 知元件a的电压U 1 = 2V，试求：(1) 元件a的功率P = ?，并说明是吸收功率还是发出功率；1(2) 若已知元件b发出的功率为10W，元件c吸收的功率为12巧，则元 件b上的电压U 2和元件上的电压U3各为多少伏特？U2+ u3 -图 1.13解题思路：(1)元件a的电压U 1的参考方向与电流I的参考方向相反，此时，计算公式应为P = -U 11，代入数据得：P1 = -U 11 = -2 x (-2) = 4W > 0，该元件吸收功率，为负载。
2)元件b的电压U的参考方向与电2流I的参考方向相关联，且发出功率，则根据关联方向中，当P < 0时，表明该元件发出(产生)功率知，P2为负值，艮口 U21 = -P = -10W，求得 U2=* = 5V ； 同理，元件c的电压U3的参考方向与电流I的参考方向相关联，吸收功率, 则根据关联方向中，当P > 0时元件吸收(消耗)功率知：［为正值，即U 31 = P3 = 12W，求得12 -U3 =~2 = -6V上面三个例题说明了判断一个电路中哪个是电源（或起电源的作用）， 哪个是负载（或起负载作用）的基本方法3、额定值 任何电气元件和设备工作时所消耗的实际功率都与它们的 工作条件有关，考虑使用的经济性、可靠性和寿命，把元器件和设备安全 工作时所允许的最大电流、电压和功率分别称为额定电流、额定电压和额 定功率，统称为额定值一般元器件和设备的额定值都标示在明显位置（或 标示在产品说明书和手册中）元器件或设备在额定值时的工作状态叫做额定工作状态（或称为满载 状态）在这种工作状态下，元器件或设备的效能得到充分发挥，能源得 到充分利用元器件或设备在低于额定值下的工作状态叫做轻载工作状态过于轻 载工作显然不利于元器件或设备效能的发挥，造成能源浪费，要注意避免。
元器件或设备工作在高于额定值时的状态叫做过载或超载工作状态, 容易烧毁元器件或设备，一定要严格禁止这种情况的发生第三节电路的基本元件电路中理想元件有电阻、电容、电感和电源四种它们的特性通常用伏安 关系（VAR）来描述，即元件上的电压、电流在关联参考方向下的相互关系一、电阻元件1、 电阻 具有阻碍电流流动物理性质的物质2、 电阻元件 理想化的电阻元件——电阻电阻的基本单位是欧姆()，当电路两端的电压为1V，通过的电流 为以，则该段电路的电阻值为1电阻有时以千欧(KQ)或兆欧(MQ)为 单位它们之间的换算关系为：1MQ = 1000K1KQ = 1000电阻器(简称电阻)是电路中最常见的元件之一，用字母'成"或"r" 表示，电路图中常用的电阻符号如图1.17所示固定电阻 压敏电阻 可调电阻 抽头固定电阻 电位器图1.17电阻的图形符号3、伏安特性 电阻元件的伏安特性，可以用电流为横坐标，电压为纵 坐标的直角坐标平面上的曲线来表示，称为电阻元件的伏安特性曲线如 果伏安特性曲线是一条过原点的直线，如图1.130)所示，这样的电阻元件称为线性电阻元件，线性电阻元件在电路图中用图1.图㈣所示的图形符号表示。
电阻的伏安关系为：(a)线性电阻元件伏安特性(b)图形符号当u、i取关联参考方向时，u = R - i (1.5)当u、i取非关联参考方向时，u = —R -i在工程上，还有许多电阻元件的伏安特性曲线是一条通过原点的曲线，这样的电阻元件称为非线性电阻元件如二极管等本书中所有的电阻元件，除特别指明外，都是指线性电阻电阻的种类较多，其主要参数有标称阻值、误差和额定功率目前市 面上销售的电阻基本上都用不同颜色的色环标示其阻值的大小和误差(色 标法)见表1表1 色环所代表的数值及其含义色别第一色环第一位数第二色环第二位数第三色环应乘位数第四色环允许误差棕色11101—红色22102—橙色33103—黄色44104—绿色55105—兰色66106—紫色77107—灰色88108—白色99109—黑色00100—金色——10-1±5%银色——10-2±10%无色———±20%其识读方法是：紧靠电阻端的为第一色环，依次为第二、三、四色环 第一道色环表示阻值的第一位数字，第二道色环表示阻值的第二位数字, 第三道色环表示阻值的倍率，第四道色环表示阻值的允许误差设某电阻 四道色环的颜色依次为：红、紫、黄、银。
则其阻值为27 x 104Q，误差 为±10%^(即270KQ± 10%)；还有一只电阻的四道色环的颜色依次为：绿、棕、金、金，则其阻值为5.1误差为土5%即5.1土5%）另有 一只电阻三道色环的颜色依次为：棕，绿，黑，则其阻值为15误差为 土 20%即 15土 20%）色环电阻的额定功率可根据它的体积大小来判断，它们的额定功率和 体积大小的关系见表2表2 .金属膜电阻外形尺寸与额定功率的关系额定功率/W金属膜电阻（RJ）长度/mm直径/mm1/86—82—2.51/47—8.22.5—2.91/210.84.21136.6218.58.6/T\\1 2 3 4图 1.20二、电容元件电容器（简称电容）是电子设备中大量使用的电子元件之一，广泛应 用于隔直、耦合、旁路、滤波、调谐回路、能量转换和控制电路等方面电容以储存电荷为特征，具有储存电场能量的功能在电路中用字母 "C"表示，电路图中常用电容的符号如图1.16所示—II II 固定电容电解电容可变电容微调电容知,15电瘩器的图形符号电容的基本单位是法拉，用符号"F-表示常用的单位还有微法 3F）和微微法（pF）它们之间的换算关系为：1F = 106叩，1叩=106pF。
电容容量的标示方法有① 直标法：用数字和单位符号直接标出如0m f表示0.01微法，有 些电容用"R"表示小数点，如R56表示0.56微法② 文字符号法：用数字和文字符号有规律的组合来表示容量如P10 表示 0.1PF，1P0 表示 1PF，6P8 表示 6.8PF，2r 2 表示 2.2rF 等等③ 色标法：用色环或色点表示电容器的主要参数电容器的色标法与 电阻相同当电压、电流为关联参考方向时，其伏安关系为：i = ^―― (L7) dt上式表明，只有电容上的电压变化时，电容上才有电流流动，因此， 在直流电路中，电容两端有电压，但无电流通过，相当于开路 此时电容 起阻挡直流电流通过的作用，简称隔直作用在t时刻，电容元件储存的电场能量为：K (t) = 2 Cu 2(t) (1.11)该式表明，电容元件在某时刻储存的电场能量只与该时刻电容元件的 端电压有关当电压增加时，电容元件从电源吸收能量，储存在电场中的 能量增加，这个过程称为电容的充电过程当电压减小时，电容元件向外 释放电场能量，这个过程称为电容的放电过程电容在充放电过程中并不 消耗能量因此，电容元件是一种储能元件选择电容，除了考虑电容的容量外，还要注意电容上的标称电压一定 要高于其实际工作电压，并应留有一定的余量。
如果实际工作电压过高， 介质就会被击穿，电容器就会损坏使用电解电容时，还要注意其正极性 一定要接在电路中的高电位点上，负极接低电位点上实际工作中，曾有 过因误把电解电容极性接反而出现类似爆竹炸裂的现象三、电感元件电感器(简称电感)以储存磁场能量为特征，具有储存磁场能量的功能在电路中用字母"L"表示，电路图中常用电感器的符号如图1.18所示/VYYV VYYYV -JWYV坊国 荷芯姓圈 胸芯有可但代线圈帝舌.定抽*打线起.18 电感线圈的图形符号电感的基本单位是亨利，通常用符号"H"表示常用的单位还有毫亨(mH)和微亨(W)它们之间的换算关系为：1H = 103mH ； 1mH = 103RH当电压、电流为关联参考方向时，线性电感元件的特性方程为：u = Ld (1.12)dt上式表明，只有电感上的电流变化时，才能在电感上产生电压，因此, 在直流电路中，电感上有电流，但电感两端无电压，相当于短路在t时刻，电感元件储存的磁场能量为：咯(t) = 2Li2(t)(1.15)该式表明，电感元件在某时刻储存的磁场能量只与该时刻电感元件的 电流有关当电流增加时，电感元件从电源吸收能量，储存在磁场中的能 量增加；当电流减小时，电感元件向外释放磁场能量。
电感元件并不消耗 能量，因此，电感元件也是一种储能元件在选用电感元件时，除了考虑合适的电感量外，还要注意实际的工作 电流不能超过其额定电流否则，由于电流过大，线圈会因发热而被烧毁四、电压源1、理想电压源理想电压源简称为电压源，其内阻,它的两个基本特点是：① 无论它的外电路如何变化，它两端的输出电压为恒定值Us或为一定 时间的函数气()② 通过电压源电流的大小由于与之相连接的外部电路来决定Hi.21 电压派符号 ffii.aa电压源伏宏帝性电压源在电路图中的符号如图1.210)所示，其电压用气表示若气的 大小和方向都不随时间变化，则称为直流电压源，其电压用U表示图S1.21(b)是直流电压源的另一种符号，长线端表示参考正极性，短线端表 示参考负极性直流电压源的伏安特性如图1.22所示，它是一条以I为横坐标且平行 于I轴的直线，表明其电流由外电路决定，不论电流为何值，直流电压源 的端电压总为U )=0的电压源是电压保持为零、电流由其外电路决定的二端元件，因此，气(t) = 0的电压源可相当于R = 0的电阻元件在实际应用中， 可以用一条短路导线来代替七(t) = 0的电压源在实际应用中，不能将气(t)不相等的电压源并联，也不能将气(t)。
0的 电压源短路2、实际电压源理想电压源实际上是不存在的实际电压源的端电压都是随着电流的 变化而变化的例如，当电池接通负载后，其电压就会降低，这是因为电 池内部存在电阻的缘故由此可见，实际的直流电压源可用数值等于us的 理想电压源和一个内阻R相串联的模型来表示，如图1.230)所示i于是，实际直流电压源的端电压为：U = US - UR = Us - IR (1.16)式中，Us的参考方向与U的参考方向一致，取正号；Ur的参考方向 与U的参考方向相反，取负号式(1.16)所描述的U与I的关系，即实际 直流电压源的伏安特性，如图1.23(8)所示⑹伏安特性 文弁苴丘源录/二共拦‘4五、电流源1、理想电流源理想电流源简称为电流源，其内阻r°=8它的两个基本特点是：(1) 无论它的外电路如何变化，它输出的电流为恒定值IS，或为一 定时间的函数is(t)2) 电流源两端的电压的大小由于与之相连接的外部电路来决定电流源在电路图中的符号如图1.25所示，其中电流源的电流用/?表 示，电流源的端电压为、若is(t)的大小和方向都不随时间变化，则称 为直流电流源，其电流用Is表示直流电流源的伏安特性如图1.26所示，它是一条以I为横坐标且垂直 于I轴的直线，表明其端电压由外电路决定，不论其端电压为何值，直流电流源的输出电流总为Is。
图顷电流源优安特性七(t) = 0的电流源是电流保持为零、电压由其外电路决定的二端元件, 因此，is(t) = 0的电流源就相当于R = 3的电阻元件在实际应用中，可 以用一条开路导线来代替is (t) = 0的电流源在实际应用中，不能将is(t)不相等的电流源串联，也不能将is(t)0 的电流源开路2、实际电流源理想电流源实际上是不存在的实际电流源输出的电流是随着端电压 的变化而变化的例如，光电池在一定照度的光线照射下，被光激发产生的电流，并不能全部外流，其中的一部分将在光电池内部流动由此可见, 实际的直流电流源可用数值等于L的理想电流源和一个内阻R相并联的 模型来表示，如图1.27（a）所示于是，实际直流电流源的输出电流为： 旦 （1.17）'=［一 Ri式中，1为实际直流电流源产生的恒定电流；R\为其内部分流电流式1.17所描述的U与/的关系，即实际直流电流源的伏安特性，如图1.27（b）所示立.混 瓦亍三石源成位专岸'•:例1.5图1.28所示电路，直流+图1*例耻电路图电流源的电流Is= 1A求：（1）R T3时的电流I，电压U ；（2） R = 10Q时的电流I，电压U ；（3） R — 0。
时的电流I，电压U解题思路：（1）R T3时即外电路开路,Is为理想电流源，故I = IS= 1A则 U = IR TS（2）R = 10时有 I = I、= 1A贝 U U = IR = ISR = 1x 10 = 10V⑶ R T 0Q时即电路短路，故I = Is = 1A则 U = IR = I R = 1 x 0 = 0V。
