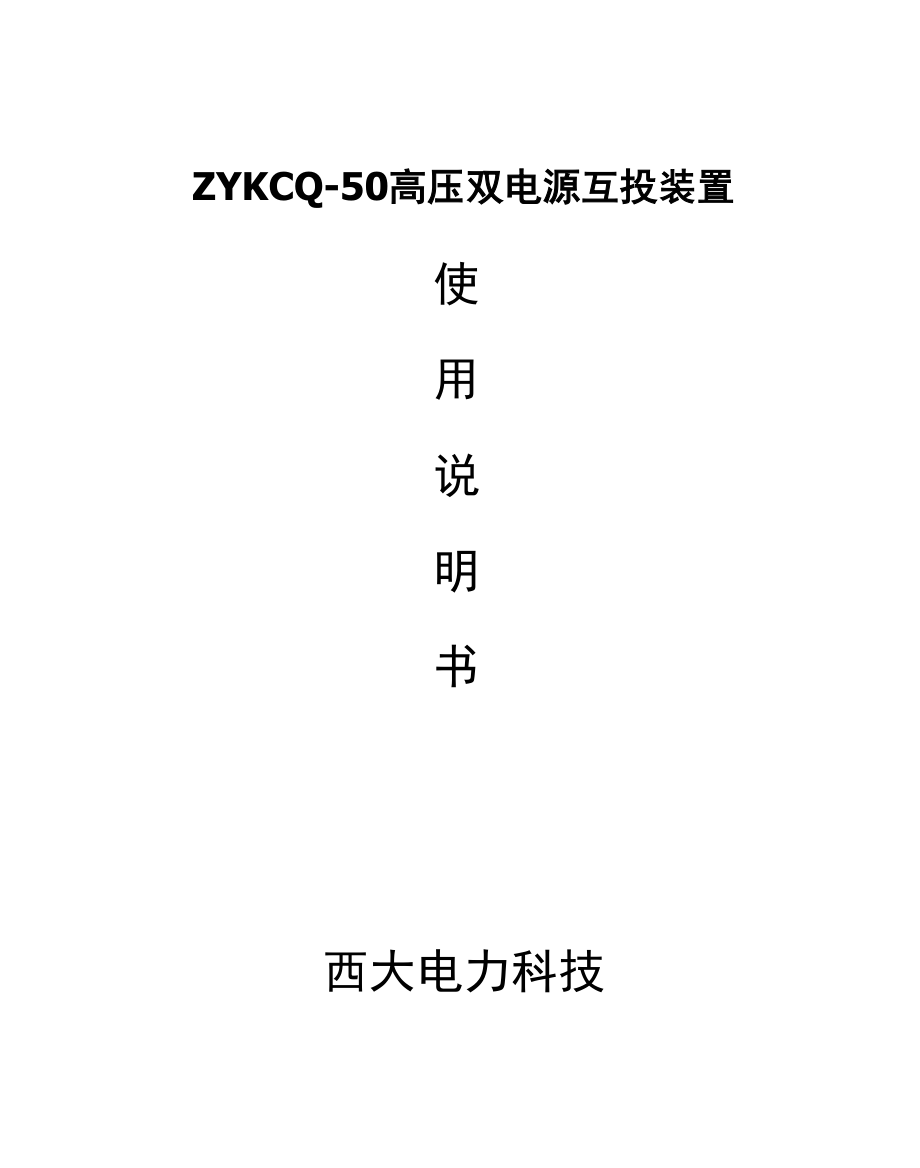

ZYKCQ-50高压双电源互投装置使用说明书西大电力科技ZYKCQ-50高压双电源互投装置1.概述\rZYKCQ-50型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组 成应用于交流50赫兹、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电 或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性同时具有短路及过流等保护互锁功能， 有效避免了负载故障时不必要的再次供电冲击在常用电源发生故障停电时,切换装置可以完成与备用电源 的自动切换,以保证可靠性和安全性也可根据负载的需要进行两路电源之间的选择切换特别适用于不允 许断电的重要场所,作为保证连续供电的重要电气控制装置为新一代设计新颖、性能完善、安全可靠、自 动化程度高、使用围广的自投自复型双路电源自动切换产品产品在设计上保证了两路高压电源的完全隔 离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性该产品适用于对供电可靠 性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线 路。
设计序号 幵关控制器企业代号额定短路开断电流(kA)2. 型号及其含义3. 符合标准3.1 IEC 60947-1 总则3.2 IEC 60947-6-1 （1989） <<自动转换开关电器>>3.3 GB 14048.113.4 IEC 60947-2 GB14048.2 <<断路器>>4. 正常工作条件4.1周围空气温度上限值不超过+55°C,下限值不超过-25°C4.2安装地点的海拔高度不超过2000米4.3大气的相对湿度在周围空气温度为+40C的时不超过50%，在较低的温度下可以有较高的湿度最湿月的 月平均最低温度为+25C时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露4.4污染等级为三级4.5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体 ,无严重尘埃,无导电微粒和爆炸危险物 质项目单位参数额定电压kV12额定电流A630额定短路开断电流kA20额定短路关合电流（峰值）50额定峰值耐受电流50额定短时耐受电流20额定短路持续时间S4额定绝缘水平雷电冲击耐压（峰值）kV751min 工频耐压干试42湿试34额定操作顺序分-0.3s-合分-180s-合分额定短路电流开断次数次30机械寿命10000额定操作电压（分合线圈）VDC220，110，AC220动静触头允许磨损累计厚度mm3过电流脱扣器额定电流A5电流互感器电流比200/5 400/5 600/5触头开距mm9±1触头超程3±1平均分闸速度m/s1.0±0.3平均合闸速度1.0±0.25分闸时间（分励最高额定操作电压W60脱扣）最低操作电压W100合闸时间msW100合闸弹跳时间W2二相分合闸同期性W2每相回路直流电阻|jQW200储能电 机额定电压V-220额定功率W70储能时间SW10重量kg2106.智能控制器（详见控制器说明书）7.安装7.1互投装置外形及安装尺寸图8.2 智能控制器安装尺寸图130[S-prV|•页脚注：高压双电源互投装置和高压PT安装时，请按高压安全绝缘距离隔离安装。
高压侧所用电缆必须采用相 应电压等级高压电缆，且遵循相关安全绝缘距离规定走线所有设备外壳必须安全可靠接地低压侧电缆 也需注意安全绝缘距离布线8.3 安装方法常电%m子I备电--SiEPT-Sffl离压氏二迪極1即下严品掃牌即可看 史高压PT二欢■按线禹JTPT二皮剽粗绳4、曰轴牛曲剧冏空 断踏器机掏颌閘的at离压P T二来削出建 BSJ子与高JEPR卜壳 "Sis#可拿u地”注：高压双电源互投装置安装时，请按高压安全绝缘距离隔离安装高压侧所用电缆必须采用相应电压等级高压电缆，且遵循相关安全绝缘距离规定走线所有设备外壳必须安全可靠接地低压侧电缆也需注意 安全绝缘距离布线9.故障分析与排除9.1正常工作的情况在打开智能控制器面板上的主电、备电电源开关后，面板状态为一路电源指示合闸灯亮， 另一路分闸灯亮，或两路均显示分闸指示灯亮液晶屏则按本说明书8.1.4所示图样显示9.2当智能控制器工作的时候，如果听到里面有吱吱的继电器抖动声音，请关闭智能控制器面板上的主电和 备电电源开关，检查是否供电电压过低，待恢复正常电压后再启动控制器9.3主备电通电后自动控制装置不转换，请检查智能控制器面板左、右两边所对应的主电和备电电源开关是 否打开。
控制器和机构相应航空插是否拧牢，同时观察控制器面板液晶显示屏上主电、备电是否欠压（断 相）9.4自动转换合闸后机构合了又分，请手动检查机构是否合闸到位9.5如遥控器遥控无响应，请检查遥控器是否配套正确（遥控器背面的编号应与箱体上的遥控器编号一致）， 遥控器是否有电，操作是否规，控制器外的天线是否正常，外界环境下是否存在强电磁干扰9.6过流调节的电流过高或过低，请检测所用的互感器和升流器是否正规是否准确本产品出产时设置的 为过流5A,速断10A ）备注：当用电的开关超负荷或手动分闸，则必须手动合闸（也称解锁）否则无常转换调试时当主备电都有电的情况下，主 电不合闸要用手动合闸当主电断电备电不合闸情况也要用手动合闸解锁，这样调试正常方可正常投入使用10.保修期与售后服务 本产品是在完善的品质管理体系下制造的，当万一发生故障时，对保修期与售后服务特作如下说明： 10.1切换装置本体应根据所选用的高压真空断路器操作机构的要求进行定期检查与保养10.2控制器在正常使用条件下是免维护运行10.3长期不使用的产品应注意防潮、防尘，在使用前应按前述容进行调试，正常后方可投入运行 10.4质保期：在用户遵守保管和使用条件下，本产品自发货之日起12个月为产品质保期，产品如因制造质量问题而 发生损坏或不能正常使用时，本公司无偿为用户维修和更换。
但是，如由下述原因引起的故障，即使在保 修期亦作有偿维修或更换：10.4.1由于使用错误，自行改装及不适当的维修等原因；10.4.2超过标准规的要求使用10.4.3购买后由于摔落及安装过程中发生损坏等原因； 10.4.4地震、火灾、雷击、异常电压、其它天灾及二次灾害等原因10.5 售后服务10.5.1出现故障时请与供货商或本公司售后服务部联系：0910.5.2在本产品质保期，由于本公司制造上的问题所造成的控制器故障，作无偿维修，以至更换控制器；10.5.3超过质保期后，在维修后能维持功能的场合下，作有偿维修，维修后不能正常使用，做有偿更换。
