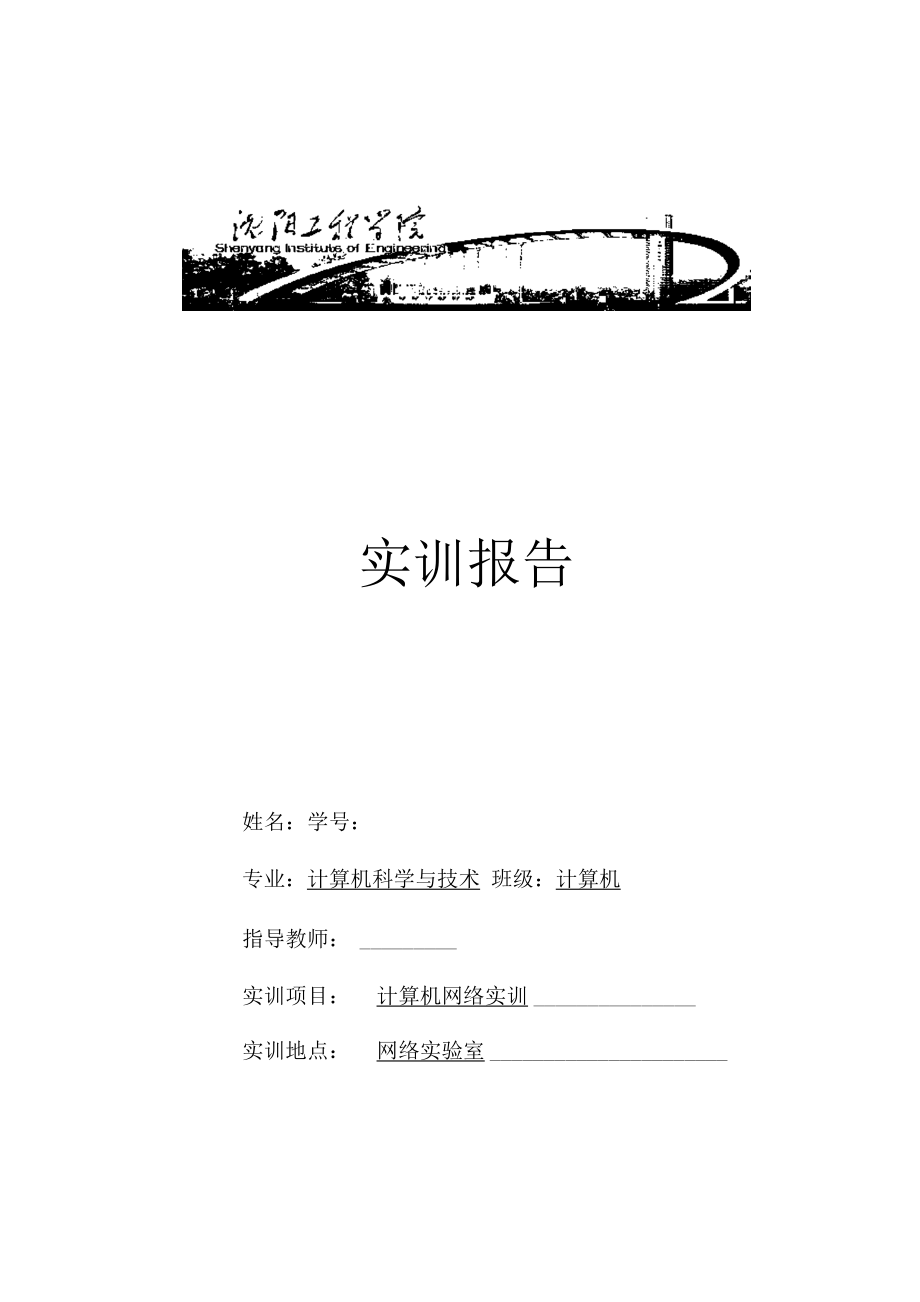

实训报告姓名：学号：专业：计算机科学与技术 班级：计算机指导教师： 实训项目： 计算机网络实训 实训地点： 网络实验室 起始日期：2012年日至2012年月曰《计算机网络实训》任务书一、 实训的性质和任务《计算机网络实训》是计算机科学与技术专业重要的实践性教学必修课程之一本课程的任务是了解 进行网络管理与建设实践基本知识，掌握计算机网络基本概念、数据通信基本原理与网络管理技能操作， 学习网络与数据通信系统设计与施工知识，培养强化学生的实践意识、提高其实际动手能力和创新能力， 为后续课程学习及毕业以后任职于IT行业打下良好的基础二、 实训基本要求1. 知识准备：按照题目要求，主动搜集有关材料，预习相关理论基础知识与相关操作，教师应提供 尽可能的帮助2. 熟悉设备：实践过程如果要使用相关设备，应认真阅读设备使用说明书3. 按要求操作：实践过程中因按照要求操作，避免损坏设备或发生事故，若有，将追究相关人员责 任4. 子项目包括分组实践与个人实践，因按照指导教师要求分组或不分组5. 设计过程中应该写作设计方案，实践中应随时记录实践步骤与结果，并在完成后对结果做出分析6. 所有项目完成后应提交报告三、实训内容及时间安排序号主要内容基本要求学时（天）备注1查阅资料0.52网络基本技能实践1. 了解操作系统安装与配置、局域网 基本操作、网络通信软件应用等2. 培养网络参数配置与故障诊断能力0.53综合布线系统实践1. 了解网线制作及各综合布线子系统 施工知识等。
2. 培养学生综合布线及网络工程施工 实施与管理能力14网络设备操作实践1. 了解交换机管理与基本操作、虚拟 网划分、路由器管理与配置等知识2. 培养学生网络设备操作能力15网络服务配置与管 理实践1. 了解网络用户管理、网络资源管理、 网络服务配置与管理等知识2. 培养学生Intranet网络管理能力与技1能网络系统设计与集 成1. 了解网络系统设计与集成基本知识2. 培养学生工程实践设计能力与各项 文档写作技能1合计5四、成绩评定标准课程设计的成绩评定以选定课题的难易度，完成情况和设计报告为依据综合评分从总体来说，所设 计的系统应该符合设计要求，设计过程中的每一个阶段均应提供正确的文档（设计报告），设计报告要符 合规范要求序号报告内容所占比重评分原则不给分及格中等良好优秀1问题描述5%没有不完整基本正确描述正确描述准确2设计思想10%没有不完整基本可行方案良好很有说服力3具体设计的正确性70%不正确不完整基本正确正确，清晰正确，清晰4组内是否前后一致5%不一致有些不一致基本一致一致完全一致5其他10%包括是否按时完成，报告格式，字迹、语言等等五、说明（补充）设计报告是学生对本次设计与实践的全面总结，应该反映每个设计阶段的设计思路和设计内容。
该设 计报告，应作为整个课程设计评分的书面依据和存档材料设计报告一般要以固定规格的纸张（如A4） 书写或打印并装订，字迹及图形要清楚，工整，规范内容及要求如下：⑴设计任务、要求及所用软硬件环境或工具介绍⑵课程设计内容中要求的分析设计结果⑶实现过程和结果⑷验收情况，总结七、主要参考资料1. 《计算机网络实验实训指导书》，校内教材2. 《计算机网络实训教程》，高等教育出版社摘要计算机网络是计算机技术和通信技术相结合的产物通过计算机来处理各种数据，再通 过各种通信线路实现数据的传输从组成结合来讲，计算机网络是通过外围设备和网线，将 分布在相同或不同地域的多台计算机连接在一起所形成的集合组建网络时，需要选择正确的技术和合适的设备路由器是IP网络中的重要设备，用于 连接不同的子网路由器检查所有到达的数据包与网络层相关的信息，然后，根据规则进行 转发交换机通过硬件实施工作，并且可以在交换机接收完整个帧之前进行转发，所以转发 延迟小，速度快另外，交换机还可以对网络进行分段，定义VLAN，对网络实施有效的管 理提供了方便性和灵活性对网络中服务器进行配置时相对麻烦，只要我们有耐心进行配置， 找到配置时的一些关联、技巧，就能进行很好的配置。
RIP是一种动态配置路由的方法，在某些网络上运用时相对于静态路由还是有很大的优 势，但是他也不是适用于任何情况RJ-45水晶头的制作主要考察大家的动手能力，这也是以后学习生活或日常生活中可又用 的一个方面，在制作时要掌握其要点进行操作基于客户机/服务器模式的网络是目前计算机网络的应用主流，目前普遍使用的是 Windows 2003 Server网络操作系统Windows 2003 Server服务器可以使用多种方式进行安装： 包括全新安装、升级安装和网络安装等在Windows 2003平台下还可进行WWW服务配置、 FTP服务配置和DHCP服务器的配置，在Windows 2003 Server上安装两块网卡做路由器，做 代理服务器和收发电子邮件等在对设计的网络拓扑结构进行实连的阶段更是考验我们对实际硬件的操作能力，这样学 习联系实际，我们的知识的到了更好的巩固和创新通过以上各个项目的学习和联系，我们夯实了我们的知识，这样能再以后的学习、工作 中得以很好发展关键词 Windows 2003 Server操作系统，路由器，交换机，服务器，RIP目录第一章绪论 11.1网络设计与实践实训的意义 11.2网络设计与实践实训的主要内容 11.3网络设计与实践实训的准备工作 1第二章水晶头的制作 22.1实训目的 22.2实训要求 22.3实训材料 22.4实训步骤 2第三章网络系统设计与集成（模拟环境） 43.1网络系统设计 43.1.1实训目的 43.1.2实训要求 43.1.3实训环境、材料 43.1.4实训步骤 43.2PC机、服务器的配置 63.2.1实训目的 63.2.2 实训要求 63.2.3实训环境、材料 63.2.4 实训步骤 63.3交换机管理与虚拟网划分 113.3.1 实训目的 113.3.2 实训要求 113.3.3实训环境、材料 113.3.4 实训步骤 113.4路由器管理与路由配置 153.4.1实训目的 153.4.2 实训要求 153.4.3 实训环境、材料 153.4.4 实训步骤 15第四章网络设备操作实践（实际设备） 204.1网络系统设计 204.1.1实训目的 204.1.2 实训要求 204.1.3 实训环境、材料 204.1.4 实训步骤 204.2交换机管理与虚拟网划分 224.2.1 实训目的 224.2.2 实训要求 224.2.3 实训环境、材料 224.2.4实训步骤 224.3路由器管理与路由配置 244.3.1实训目的 244.3.2实训要求 244.3.3实训环境、材料 244.3.4实训步骤 25结论 29致谢 1第一章绪论1.1网络设计与实践实训的意义计算机网络实验室网络工程及计算机相关专业重要实践环节之一，该内容可以培养学生理 论联系实际的设计思想，训练综合运用所学的计算机网络基础理论知识，结合实际网络设备， 解决在设计，训练综合运用所学的计算机网络基础理论知识，结合实际网络设备，解决在设 计、安装、调试网络中所遇到的问题，从而使基础理论知识得到巩固和加深。
学生通过综合 实验学习掌握网络设计过程和方法，熟悉并掌握运用交换机，路由器，服务器的配置技术另通过实验，可以掌握组建计算机网络工程的基本技术，特别是网络规划、交换机路由器 等网络设备的基本功能与选型以及网络应用服务器的基本配置，同事提高学生党应用能力和 动手实践能力1.2网络设计与实践实训的主要内容1. 掌握局域网中电缆线的作用网络插座及线缆安装2. 掌握使用双绞线作为传输介质实现以太网连接的方法学会制作两种类型的RJ-45接头3. Windows系统网络配置4. Windows系统中TCP/IP协议配置，静态路由协议，动态路由协议5. 虚拟网划分配置6. 配置基础交换机7. 配置基础路由器1.3网络设计与实践实训的准备工作在做这个实验前我们要熟知各种硬件的管理和操作方法，掌握电脑的基本运用方法，了解 互联网的基本构成准备好12条长网线，若干网口，若干水晶头，PVC管，电钻，钳子等第二章水晶头的制作2.1实训目的1. 掌握RJ45水晶头和网络跳线的制作方法和技巧2. 掌握网络线的色谱、剥线方法、预留长度和压线顺序3. 掌握网线制作的常用工具和操作技巧4. 掌握RJ45水晶头和网络跳线的测试方法。
2.2实训要求1. 完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适2. 正确调整压线顺序，并且在安装压线到水晶头内时要确定连接3. 在用器件压线时，要正确压线，保证网线的长久使用2.3实训材料1. “西元”牌网络配线实训装置2. 压线钳一个3. 网线两条，RJ-45水晶头4个2.4实训步骤如果双绞线的两端均采用同一标准（如T568B），则称为平接双绞线，用于异种网络设备间 的联接，如计算机与集线器的联接、集线器与路由器的联接如果双绞线的两端采用不同的 联接标准（如一端用T568A，另一端用T568B），则称为跳接双绞线，用于同种类型设备联接， 如计算机与计算机的直联、集线器与集线器的级联需要注意的是：现代交换机大多采用智 能设置，本身可以识别使用的线是平接还是跳接，并在内部自动进行转换在这里我们只学 习平接双绞线的制作利用斜口错剪下所需要的双绞线长度然后再利用双绞线剥线器将双绞线的外皮除去2 -3厘米剥线完成后的双绞线电缆如图2.1所示图2.1剥线后的双绞线小心的剥开每一对线，因为我们是遵循EIA / TIA 568B的标准来制作接头，所以线对颜 色是有一定顺序的如图2.2所示需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低左起：白橙/橙/白绿/蓝/白 蓝/绿/白棕/棕将裸露出的双绞线用剪刀或斜口钳剪下只剩约1cm的长度，之所以留下这个长度是为了 符合EIA / TIA的标准最后再将双绞线的每一根线依序放入RJ-45接头的引脚内，第一只 引脚内应该放白橙色的线，其余类推，如图2.3所示图2.2按顺序排好的双绞线图2.3双绞线插入水晶头内图2.5跳线测试确定双绞线的每根线已经正确放置之后，就可以用RJ-45压线钳压接RJ-45接头在 此一定要注意确定压实如图2.4所示图2.4 RJ-45压线钳重复上述操作，再制作另一端的RJ-45接头网络跳线的测试将两端RJ-45头分别插入仪器的上下接口，观察仪器指示灯是否闪烁 和相应顺序是否正确如图2.5所示如果有线没有压接到位，则对应的指示灯不亮如果 线序压错，则指示灯的闪烁顺序错误第三章网络系统设计与集成（模拟环境）3.1网络系统设计3.1.1实训目的经过半学期的学习，我们要对所学的知识进行实际运用，要检测我们学到的知识经过 运用，使我们更加了解网络的具体工作过程、原理，也为以后的实际操作、毕业、工作打下 坚实的基础。
3.1.2实训要求模拟网络包含DHCP、DNS、MAIL、WEB、FTP服务器，至少5个网段其中DNS服 务器要分层次配置好的网络要实现DNS的解析，WEB服务器的访问，FTP的访问，邮件 的收发3.1.3实训环境、材料安装了 Cisco Packet Tracer的PC机，并且PC机具备局域网联网功能3.1.4实训步骤1.设计实训拓扑结构如图3.1所示4TTRoutef-PT-Empty jf!.outer2Router-PT-Empty RouteruServer-PT mailServer-PT d ns-comPC-PTPCIServer-PT '.■■■."A'w .sherry a ng. netServer-PT web2960-24TTSwitchlPC-PTPC 3Server-PT iA"A"A'.jinzhi：nj .comServer-PT dns-netServer-PT dhcpPC-PT PM960-24TT SwitchuR outer-Pl^mptyRouter\PC-PTPCOServer-PT d ns-rootServer ftp图3.1实训拓扑结构图2.编排模拟网络PC机和服务器基本参数，如表3.1所示。
表3.1 PC机、服务器基本配置表设备IP地址子网掩码网关DNS服务器PC0192.168.19.19255.255.255.0192.168.19.254192.168.39.20192.168.19.20255.255.255.0192.168.19.254192.168.39.20PC3192.168.19.21255.255.255.0192.168.19.254192.168.39.20PC1PC2dns-net自动分配dhcp192.168.69.19255.255.255.0192.168.69.254192.168.39.21mail192.168.29.20255.255.255.0192.168.29.254192.168.39.19web192.168.29.21255.255.255.0192.168.29.254192.168.39.19ftp192.168.29.22255.255.255.0192.168.29.254192.168.39.19dns-root192.168.39.19255.255.255.0192.168.39.254192.168.39.19dns-com192.168.19.22255.255.255.0192.168.19.254192.168.39.193. 编排模拟网络各个路由器的参数，如表3.2所示。
表3.2路由器接口配置表路由器接口IP地址子网掩码Router0F0/0192.168.19.254255.255.255.0F1/0192.168.59.20255.255.255.0F2/0192.168.49.20255.255.255.0F3/0192.168.69.254255.255.255.0Router1F0/0192.168.29.254255.255.255.0F1/0192.168.59.19255.255.255.0Router2F0/0192.168.39.254255.255.255.0F1/0192.168.49.19255.255.255.04.按照表3.1、3.2配置各个设备3.2 PC机、服务器的配置3.2.1实训目的配置PC机和服务器掌握整个网络IP的正确分配方法理解掩码的意义及学会其具体 配置方法正确理解网关的IP意义，前后联系进行设置理解DNS服务器，找准所属服务 器进行配置3.2.2实训要求将实训拓扑结构图上的PC机和服务器的IP、子网掩码、网关、DNS服务器进行正确配 置3.2.3实训环境、材料安装了 Cisco Packet Tracer的PC机，并且PC机具备局域网联网功能。
3.2.4实训步骤1.PC机的配置1)手动配置点击PC机一桌面一IP地址配置，在此界面点击手动配置，然后对IP、 子网掩码、网关、DNS服务器进行配置，PC0配置如图3.2所示图3.2配置完成的PC0网络拓扑结构图中的 PC3、ftp、web、mail、dns_root、dns_com、dhcp、 都按照PC0的配置方法手动配置2)动态配置对于可以进行动态配置的PC机(连有配置好的DHCP)，可以依次点 击PC机一桌面一IP地址配置一自动获取，这样可以自动为PC机分配相应参数，PC2配置如 图3.3所示图3.3动态配置的PC2其中拓扑结构图中的> dns_net、PC1按照PC2的自动配置方法进行配 置2.服务器配置（1） DHCP服务器配置点击服务器一桌面一IP地址配置，配置好相关IP参数后，和配置PC机的方法相同然 后对其服务进行进一步配置，单击Config,再单击左侧DHCP具体配置参数如下：Service （服务状态）：On （开）DNS服务器地址：192.168.39.21 （设置要访问的DNS服务器地址）Start IP Address （开始 IP 地址）：192.168.69.20Subnet Mask （默认子网网关）：192.168.69.254Maximum number of Users （子网最大客户端量）：19TFTP Server： 0.0.0.0 （默认值）设置好后，单击Save （保存）。
结果如图3.4所示图3.4配置DHCP（2） DNS服务器配置选择“dns_com”，点击服务器一桌面一IP地址配置，配置好相关IP参数后，和配置PC机的方法相同然后对其服务进行进一步配置，打开confing窗口，选择"DNS”NS”配置DNS服务器名name中用“.”，下边的server name填写他的dns服务器即 “dns_root”如图 3.5 所示图3.5 “NS”配置“A RECORD”配置名称对应的IP地址Name后输入其DNS服务器名称“dns_root” 下边的address填写其对应的IP地址即“ 192.168.39.19”如图3.6所示图 3.6 dns_com 对 dns_root 的 “A RECORD”配置“SOA”配置DNS参数Name后边填".”，下边的primaryserver name后填 ".”，mail box 后填“.”下边的TTL 后填“50”，refresh后填“30”，retry后填“20”，expiry后填“20”， 具体内容如图3.7所示图3.7 “SOA”配置“CNAME”配置别名，在name后填它的别名“Jinzhou”，然后在host name后填它的真正 主机名称“ ”如图3.8所示。
DHCP■5YSLQGAAAEMACLFastEtbime:DN5 Cache |f dns-com初吐 宗西LclJL®5oftwsirfl/Ser^ice&DN5Resource Records.主机名粹 wvm-jnzhQU-Gom|CNAMEE w咨 jnzhDLi皿m A Record192.160.19.20州弓雅若.钙称 jinzhou.号囚,名辙3 dns-rcotA Record洋情E—^pil F ■ JLRJ Rc ftesh ： 30RetryHtaiTTL 印192.166.39.15-wv^wjrizhou-comjinzhou, Ct*AME图 3.8 “CNAME”配置“ A RECORD ”配置名称对应的IP地址Name后输入其DNS服务器名称 ”下边的address填写其对应的小地址即“ 192.168.19.20 ”如图3.9所示图 3.9 dns_com 对 的 “A RECORD”配置dns_net设置其配置方法和dns_com类似，按照顶级域名服务器的标准，将其对应的 “NS”，“A RECORD”，“SOA”，“CNAM”按照在网络中的位置和作用进行配置，具体如图 3.10所示。
图 3.10 设置 dns_netdns_root设置对于跟域名服务器的配置结果如图3.11所示图 3.11 dns_root 设置（3）FTP服务器配置点击服务器一桌面一IP地址配置，配置好相关IP参数后，和配置PC机的方法相同然 后对其服务进行进一步配置，单击Config,再单击左侧FTP，针对FTP配置具体配置参数如下：Service （服务状态）：On （开）分别添加 2 个 User Name （用户名）（yaoyu、wangyang）和 Password （密码）（19、61 ）， 每个用户都勾选上Write （可写）、Read （可读）、Delete （删除）、Rename （重命名）、List （列表），每次添加最后要点击+ （添加）到滚动文本区域里配置结果如图3.12所示图3.12配置FTP3.3交换机管理与虚拟网划分3.3.1实训目的学习在配置虚拟网络时，交换机的一般操作，学会配置虚拟网络3.3.2实训要求认真听老师讲授的交换机管理与虚拟网划分课程，然后在模拟软件上搭建虚拟网络3.3.3实训环境、材料安装了 Cisco Packet Tracer的PC机，并且PC机具备局域网联网功能。
3.3.4实训步骤1.搭建网络拓扑结构，如图3.15所示图3.15虚拟网络拓扑结构图2.编排模拟网络各个设备参数，如表3.3、3.4、3.5所示表3.3 PC机的参数表设备IP地址子网掩码网关所属虚拟网PC0192.168.19.2255.255.255.0192.168.19.254VLAN10PC1192.168.19.3255.255.255.0192.168.19.254VLAN10PC2192.168.20.2255.255.255.0192.168.20.254VLAN20PC3192.168.20.3255.255.255.0192.168.20.254VLAN20表3.3 Switch0的参数表接口所属虚拟网F0/1VLAN10F0/2VLAN10F0/3VLAN20F0/4VLAN20F0/5VLAN10、VLAN20表3.4 Router0的参数表接口IP地址子网掩码封装F0/0.1192.168.19.254255.255.255.0dot1q 10F0/0.2192.168.20.254255.255.255.0dot1q 203. 配置PC机机的IP地址、子网掩码、网关，配置两个网段，每个网段两台主机， 其中PC0的配置结果如图3.16所示。
图3.16 PC0配置结果4. 配置交换机在交换机上为F0/1 口配置vlan：创建vlan： vlan 10//创建虚拟局域网10命名vlan： name v10进入接口： int f0/1将端口设置成access模式：switchport mode access 将端口假如到vlan10 中：switchport access vlan 10 为所有PC机配置vlan的窗口如图3.17所示图3.17为PC机配置vlan窗口对F0/5 口进行配置，将其设定为trunk模式，为其设置vlan为vlan10和vlan20，如图3.18所 示图3.18配置trunk模式接口5. 配置路由器在路由器上依次输入：子接口 0.1对应vlan 10进入指定口： int fa0/0.1封装：encapsulation dot1q 10为该口加IP： ip add 192.168.19.254 255.255.255.0子接口 0.2对应vlan 20进入指定口： int fa0/0.2封装：encapsulation dot1q 20为该口加IP： ip add 192.168.20.254 255.255.255.0结果如下图3.19所示。
Routerfig tEnter con figuration commands, one per line. End with CNTL/Z.I Router(config)f0/0.1Router(config—Bubif> tencapsulation dotIq 1DRouter(config-Bubif> tip add 192.16B.19.254 2 55.255.255.0Router(config-Bubif) +int fD/0.2Router(config—Bubif> tencapsulation dotIq 2 DRouter(config-Bubif> tip add 192.16B.20.254 2 55.255.255.0Router(config—Bubif> #|图3.19路由器上命令6.测试联通性在PC0上pingPC3，命令执行结果如图3.20所示图3.20测试连通性3.4路由器管理与路由配置3.4.1实训目的掌握路由器的使用方法，使在构建网络时能够正确运用学会路由表的配置方法，学会 三种路由表的配置，即静态路由、默认路由、动态路由并且理解在什么情况下应该用什么 方式配置路由表，这样无论在以后的学习中还是工作中都要用到这一基本知识。
3.4.2实训要求掌握路由器接口 IP的设置方法，学会在物理窗口、配置窗口下的操作掌握静态路由和 默认路由的配置方法认真听老师讲授有关知识，然后自己在模拟软件上练习组建运用动态 路由的网络3.4.3实训环境、材料安装了 Cisco Packet Tracer的PC机，PC机具备局域网联网功能3.4.4实训步骤1.为路由器加模块选择一个空的路由器，打开路由器的物理窗口，先点击开关键关闭路由器，选择铜介质 的快速以太网接口把它放在空的槽内，放好后打开路由器，为Router2的配置结果如图3.21 所示图3.21 Router2的配置结果2.为路由接口加IP进入Router2的命令窗口，为其接口 F0/0加IP，如图3.22所示Router>enableRoutertconfigure terminalEncer configuration commands, one per line. End with CNTL/ZRouter (config) t±nt;erfaae Fast-Et-hernetO/ORouter(config-if)#ip add 192.16B.39.254 255.255.255.0Router(config—if)#no shRouter(conf±g-±f)#图3.22为Router2路由接口配置IP3. 静态路由配置。
打开路由的命令行，在特权命令下输入ip route destination subnet-mask next-hop就能配置 静态路由，命令执行窗口如图3.23所示图3.23配置静态路由配置完成后我们可以用inspect工具查看各个路由表如图3.24、3.25所示■ 'Routing Table for Kouter1TypeNetworkPortNext Hop IPMetricc192.168.29.0/24FastEthernetO/Oc192.168.59.0/24FastEthernetl/O0/0E0.0.0.0/0192.166.59.20.1/0……1图3.25 Routerl路由表4. 默认路由的配置打开路由的命令行，在特权命令下输入ip route 0.0.0.0 0.0.0.0 next-hop就能配置静态路 由，命令执行窗口如图3.26所示Rou-&er>enaRoucer+config tEnter con figuration. coEmnands, one per line - End with CNTL/ZRouter(config)tip route D.D.D.D D.D.D.D 192.IfiE.49.2DRouter (conf±q> #|图3.26默认路由配置命令配置完成后我们可以用inspect工具查看其路由表如图3.27所示。
呼由表Router2 1~^~1类型目的网络端口下一跳度里值c192.168.39.0/24FastEthemetO/O0/0c192.168.49.0/24FasBEtiiemetl/O0/0sO.O.O.O/O192.168.49.20..........1/0........!图3.27 Router2的路由表5. 动态路由的配置（1）搭建实验拓扑结构如图3.28所示图3.28 RIP实验拓扑结构（2）为PC机配置IP、掩码、网关，PC0的配置结果如图3.29所示，PC1的配置类似于PC0图3.29 PC0的配置（3）配置动态路由点击路由器配置窗口，在这里我们要对其RIP进行配置，所以我们 点击左侧栏中的RIP，然后在右边的窗口上就能建路由表了具体方法为在网络后边的空格内 写上需要连接到的网络号，这里要注意一下，即使是直连的网络也要将其配置进来配置结 果如图3.30所示图3.30动态路由配置Router2的配置方法类似于Router0配置完成后用inspect工具查看RouterRouter2的路由表如图3.31、3.32所示蚓罪由表Routed I留|类型目的网络端口~F—跳度里值c192.158.19.D/24FastEthernetO/Oc192.168.21.0/24FastEthernetl/O0/0R192.168.20.D/24FastEthernetl/O192.168.21.20120/]图3.31 Router0的路由表Routing Table for Router2I Type Network Port Next Hup IP Metrii:C 192.168.2 0.0/2 4 Fa stEthe rTietU/0 — 0/UC 192.168.21.0/24 FastEthernetl/O — 0/0Eli 二二图3.32 Router2的路由表(4)测通。
在PC0上pingPCl查看网络是否连通结果如图3.33所示图3.33测试连通性第四章网络设备操作实践（实际设备）4.1网络系统设计4.1.1实训目的按照老师的要求创建网络拓扑结构，将创建好的的网络拓扑结构在实际的硬件上搭建好， 并且对各个硬件的参数进行配置，使整体完成规定的服务让大家熟悉对硬件的操作，使在 书本上学到的知识和对实际硬件操作相互连接起来，让我们更好的掌握知识4.1.2实训要求按照老师的要求在软件上创建网络拓扑结构，将创建好的的网络拓扑结构在实际的硬件 上搭建好，并且对各个硬件的参数进行配置，使整体完成规定的服务4.1.3实训环境、材料安装了Cisco Packet Tracer的PC机，PC机具备局域网联网功能4.1.4实训步骤1.设计实训拓扑结构如图4.1所示图4.1实训拓扑结构图2.编排模拟网络PC机和服务器基本参数，如表4.1所示表4.1 PC机、服务器基本参数表设备IP地址子网掩码网关DNS服务器PC1192.168.19.19255.255.255.0192.168.19.254192.168.39.19PC2192.168.69.19255.255.255.0192.168.69.254192.168.39.19web/ ftp/shenyang192.168.29.20255.255.255.0192.168.29.254192.168.39.19dns192.168.39.19255.255.255.0192.168.39.254192.168.39.193.编排模拟网络各个路由器的参数，如表3.2所示。
表4.2路由器接口配置表路由器接口IP地址子网掩码Router1F0/0.1192.168.19.254255.255.255.0F0/0.2192.168.69.254255.255.255.0F1/0192.168.59.20255.255.255.0F2/0192.168.49.20255.255.255.0Router2F0/0192.168.29.254255.255.255.0F1/0192.168.59.19255.255.255.0Router3F0/0192.168.39.254255.255.255.0F1/0192.168.49.19255.255.255.04.2交换机管理与虚拟网划分4.2.1实训目的学习在配置虚拟网络时，交换机的一般操作，学会配置虚拟网络4.2.2实训要求认真听老师讲授的交换机管理与虚拟网划分课程，然后在实际条件下搭建虚拟网络4.2.3实训环境、材料该实训所要准备的材料：4台PC机，1个机柜（2台交换机、4个3以太网接口的路由器、 RCMS、S3760E三层交换机）、直通网线10根4.2.4实训步骤在PC机上通过火狐浏览器进入网址192.168.171.194： 8080。
选择S3760E三层交换机，进 入其命令界面，进行配置首先配置两个VLAN网络，分别为VLAN 10和VLAN20接口分别 为0/1和0/2然后为VLAN 10和V LAN20配置trunk配置步骤如下：vlan 10name v10int fa0/1switchport mode accessswitchport access vlan 10vlan 20name v20int fa0/2switchport mode accessswitchport access vlan 20int fa0/3switchport mode trunkswitchport trunk allowed vlan add 10switchport trunk allowed vlan add 20 配置命令如图4.22所示图4.22配置VLAN命令界面配置后输入show vlan即可查看vlan配置结果图4.23所示配置好交换机后，开始配置路由器1，子接口0.1对应VLAN 10，0.2对应VLAN 20在封 装之后对其添加IP输入命令如下：选择子接口 0.1： int fa0/0.1封装：encapsulation dot1q 10为该口加IP： ip add 192.168.19.254 255.255.255.0选择子接口 0.2： int fa0/0.2封装：encapsulation dot1q 20为该口加IP： ip add 192.168.69.254 255.255.255.0沈阳工程学院网络设计与实践实训报告 配置结果如图4.24所示。
图4.24路由上接口配置命令4.3路由器管理与路由配置4.3.1实训目的在实际硬件使用中掌握路由器的使用方法，使在构建网络时能够正确运用学会路由表 的配置方法，这样无论在以后的学习中还是工作中都要用到这一基本知识4.3.2实训要求按照软件上的模拟拓扑结构设置路由，与虚拟配置原理相同4.3.3实训环境、材料组设备有一台机柜（RCMS系统，两个三层交换机S3760-E，四个RSR20路由器，两个 S2328G网络交换机），四台PC机，网线若干4.3.4实训步骤1.路由器端口的配置1）点击第一个RSR20 （将其默认为Routerl），出现窗口后点击确认，出现命令界面在 特权命令下，，分别配置与虚拟网络的vlan10和vlan20相对应的0接口的0.1和0.2子接口，配置结果如图4.25所示图4.25 Router1上配置fa0/0.1与fa0/0.2接口的命令界面在特权命令下，配置fa0/1与0/2端口，输入Config t，int fa0/0,ip add 192.168.59.20 255.255.255.0,int fa0/1，ip add 192.168.49.20 255.255.255.0,关闭操作为no shut，配置结果如图4.27所示。
图4.27 Routerl上配置fa0/1与fa0/2端口的命令界面（2）点击第二个RSR20 （将其默认为Router2），出现窗口后点击确认，出现命令界面在 特权命令下，输入Config t，int fa0/0,ip add 192.168.29.254 255.255.255.0,int fa0/1,ip add 192.168.59.19 255.255.255.0,关闭操作为no shut,配置结果如图4.28所示图4.28 Router2上配置fa0/0与fa0/1端口的命令界面（3）点击第三个RSR20 （将其默认为Router3），其配置与Router2配置方法相同，如图4.29 所示图4.29 Router3上配置fa0/0与fa0/1端口的命令界面2.配置默认路由与查看路由表为Router 1配置默认路由，在特权命令下，输入Config t,ip route 0.0.0.0 0.0.0.0 192.168.59.20,查看路由表信息，输入show ip route,执行命令结果如图4.30所示图4.30 Router1的默认路由配置与路由表信息查看的窗口Router2，Router3配置默认路由与查看路由表与Router 1的操作相同，执行命令结果如图 4.31，所示。
图4.31 Router2的默认路由配置与路由表信息查看的窗口经过这样一周的网络设计，我们更加熟练了对Cisco Packet Tracer模拟系统的利用，同样 增加了对实际硬件的了解，也增强了我们的动手能力在实训中，我们小组的同学都很认真，实践的过程中出现了无法解决的问题，几个人相 互讨论，相互辩论的过程中往往会产生出人意料的好想法，这样我们的思路也的到了扩展 分歧过后达成共识，团结协作，最终才能使得网络互联时出现的错误得以解决还有在遇到 问题时，老师孜孜不倦的教导也令我们受益匪浅在实训过程中我学会了制作RJ45接头，在制作网线时比较重要的是对线序的掌握，当然 在排序好后压接头也非常重要，如果我们没有压实或者我们没有把网线插到RJ-45接头的尽 头，这样就会导致接触不良学会了动态路由的配置，有时在配置路由时运用动态路由的方 式很方便，同时知道了在哪种情况下应该配置哪种路由还学会了配置DNS、WEB、FTP服 务器在配置DNS时，相对应的IP地址是很重要的，并且对域名知识的掌握也很重要其 实他们的单个建立是比较简单的，但是要把这三个服务项联系起来就比较麻烦，在此要仔细 了解这里的知识才行。
书到用时方恨少！ ”应用时的捉襟见肘才让我认识到了自己对于一些专业术语的生疏、 不足，以至于在电脑上出现的一些英文专业术语不明白，每一门专业基础课都是我们手中不 可替代的武器，只有把他们有机联系起来才有可能实现一个完整的功能，本次实训使我体会 到只有付出才会有收获，只有平日认真学习关键时刻才会不捉襟见肘，只有团结一致才会成 功，只有互助才会顺利在实训过程中，只有自己亲手动手，不管它是否有结果你要学的是知识，是解决问题 的方法和思想，要端正学习态度，一时的成败不足以论英雄，每一次突破都是一种收获，就 是在这样的过程中我们才能不断提高从开始到实训结束，再到报告的完成，每走一步都渗 透着努力和汗水在收获知识的同时收获快乐这也是大学生涯的一段美好的回忆随着时间的流失我们会用今天所学到的用到今后的学习中甚至工作中，我们会为了今后 而努力学习，时刻记住只有付出才会有收获本次实训的设计、研究及报告的撰写均是在我们的指导教师的细心指导下进行的任务 中细心的设计每一个环节无不凝聚着老师的心血在整个实训过程中老师对我们细心指导和 帮助也是我们能够顺利完成此次课程设计任务的有力保障而老师在我们面对问题的时候对 我们虑心的指导和帮助及其他严谨的工作态度锐意创新的精神，使我们受益匪浅，在此特别 向老师表示深深的感谢和由衷的敬意。
在整个实训过程中，我们遇到了很多的困难但我们小组所有成员并为因此而气馁，而 是积极的去面对各种困难在整个过程中我们查阅了大量的资料，也向老师和一些同学进行 了虚心的请教再次，再一次向这些帮助过我们的老师和同学表示感谢我们还要感谢学校以及系里为我们提供实训机房的有利条件，最后，我想再次感谢老 师对我们的细心指导和帮助，让我们在整个课程设计过程中体会和学到了很多东西同时本 报告在他的细心指导下才得以顺利完成的在我们做报告期间，老师渊博的学识、严谨求实 的科学精神、一丝不苟的治学态度和高尚的品格，深深的感染了我和每一个同学在这里， 我再次对您表示衷心的感谢在大学中我也拥有一群共同学习和生活的同学，以及对我们有 着深远影响的老师，这些都是我们在今后的学习或工作中的宝贵财富。
