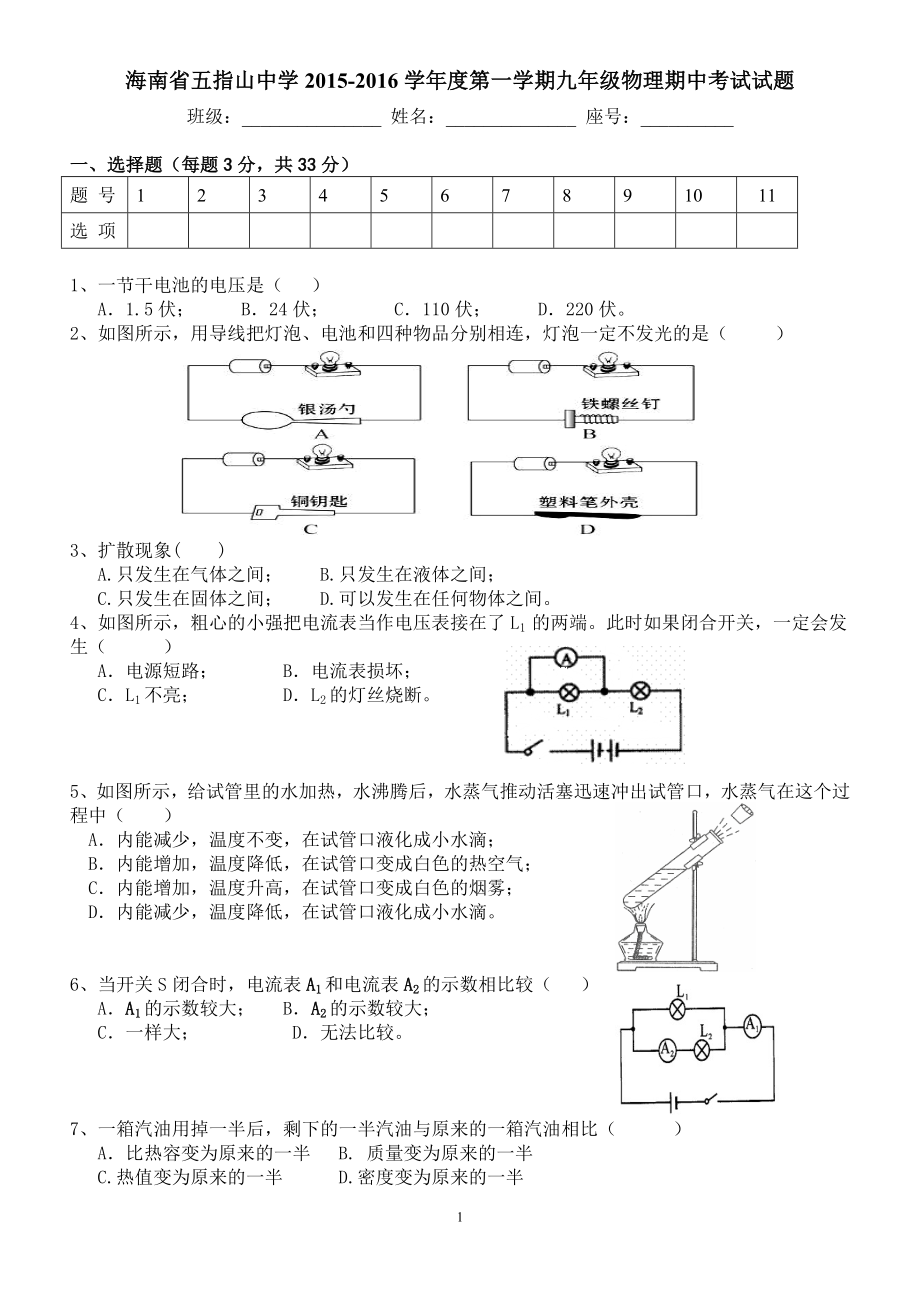

海南省五指山中学2015-2016学年度第一学期九年级物理期中考试试题班级：_______________ 姓名：______________ 座号：__________一、选择题（每题3分，共33分）题 号1234567891011选 项1、一节干电池的电压是（ ）A．1.5伏； B．24伏； C．110伏； D．220伏2、如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是（ ）3、扩散现象( )A.只发生在气体之间； B.只发生在液体之间；C.只发生在固体之间； D.可以发生在任何物体之间4、如图所示，粗心的小强把电流表当作电压表接在了L1 的两端此时如果闭合开关，一定会发生（ ）A．电源短路； B．电流表损坏； C．L1不亮； D．L2的灯丝烧断5、如图所示，给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，水蒸气在这个过程中（ ）A．内能减少，温度不变，在试管口液化成小水滴；B．内能增加，温度降低，在试管口变成白色的热空气；C．内能增加，温度升高，在试管口变成白色的烟雾；D．内能减少，温度降低，在试管口液化成小水滴。
6、当开关S闭合时，电流表A1和电流表A2的示数相比较（ ）A．A1的示数较大； B．A2的示数较大； C．一样大； D．无法比较7、一箱汽油用掉一半后，剩下的一半汽油与原来的一箱汽油相比（ ）A．比热容变为原来的一半 B. 质量变为原来的一半C.热值变为原来的一半 D.密度变为原来的一半 8、如图是某内燃机能量流向图，该内燃机的热机效率是（ ）A. 25%； B.40%； C.75%； D.35%9、如图所示，要用电压表测量灯L两端的电压，正确的接法是（ ）10、下列四幅图中，属于利用热传递改变物体内能的是 （ ） 11、关于电流表和电压表的使用，下列说法中错误的是（ ）A. 使用前都应检查指针是否指零；B. 若有两个量程，一般都先用大量程“试触”；C. 两表都不能将两接线柱接到电源的两极上；D. 接入电路时，都应使电流从正接线柱流入、从负接线柱流出二、填空题（每空2分，共34分）12、固体、液体、气体三者相比较，分子间距离最大的是___ ___分子，分子间距最小的是_ ___分子．13、如图所示，此时电压表读数为 伏，电流表读数是 安。
——153V 3－15－30.6A06 - 314、泡方便面时，调料包很难被撕开，说明分子间存在 力倒入开水，过一会儿闻到香味是由于分子在不停地做 15、水的比热容为4.2×103J/(Kg·℃),读作: ;与五指山市相比,海边城市三亚的昼夜温差较小,这主要是由于水的比热容 (选填“大”或“小”)16、在汽油机的四个冲程中,机械能转化为内能的是 冲程已知汽油的热值为4.6×107J/kg,则完全燃烧100 g汽油放出的热量为 J17、在如图所示的电路中：（1）当S1、S2都断开时，称为 路；（2）当S1、S2都闭合时，称为 路；（3）当S1闭合、S2断开时， 称为 路18、完成下列单位换算：(1)0.5A =__ __mA=__ __μA ； (2)36V=__ __mV=__ __KV三、作图题（共7分）19、根据图所示的实际电路，在右面的框内画出电路图（3分）.20、根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图（4分）。
四、简答题（共4分）21、学了电路的串联、并联知识后，你知道家中的电视机、电灯、电风扇等用电器之间是什么方式连接呢？哪些现象能说明它们是串联或并联的？（举一例）五、实验,探究题（每空2分，共10分）22、小明探究串联电路中电流的关系，他设计的电路如图11所示1）实验器材有：两节干电池、 、两只灯泡、一个开关、导线若干2）根据设计的电路图连接实物电路，连线时开关要 （填“闭合”或“断开”）图12（3）小明把电流表分别接入到电路中的A、B、C处，闭合开关发现指针偏转如图12所示，产生这种情况的原因是 调整后，小明记录的数据如下表所示（写出C处的电流值）测量处ABC电流/A0.20.2（4）分析测量结果得出结论： 六、计算题（23题4分，24题8分，共12分）23、太阳能热水器的水箱内有100kg的水，在阳光的照射下，水温从20℃升高到70℃，求此过程中水吸收的热量[水的比热容为4.2×103J/(kg·℃)]24、认真观察分析电路图并解答下面的问题：（1）如果要使灯L1、L2串联，则应闭合、断开哪几个开关？（2）如果串联时电流表的示数为0．25A，则通过L1和通过L2的电流各是多少?（3）闭合、断开哪几个开关，灯L1、L2构成并联？（4）如果并联时电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流是多少安培？ 参考答案一、 选择题1A、2D、3D、4C、5D、6A、7B、8D、9A、10B、11C。
二、 填空题12、气体，固体13、2.4伏，0.24安14、引，无规则的运动15、4.2×103焦耳每千克摄氏度，大16、压缩，4.6×10617、断路，短路，通路18、（1）500，500000；（2）36000，0.036三、作图题19、 20、 四、简答题21、答：（1）并联方连接的2）各用电器都能独立工作；断路电灯不影响电视机工作；电灯烧了，不影响其它用电器工作等等五、实验,探究题22、（1）电流表2）断开3）正负接线拄接反；0.24）串联电路中的电流处处都相等六、计算题23、解：Q 吸=cm（t－t0）（1分） =4.2×103J/(kg ·℃)×100kg ×（70－20）℃ （1分）=2.1×107J （1分）答：（1分）24、（1）闭合S1断开S2S3 （2）I1 = I2 = 0.25A（3）断开S1闭合S2S3 （4）I2 = I - I1 = 0.8A – 0.35A =0.45A 5。
