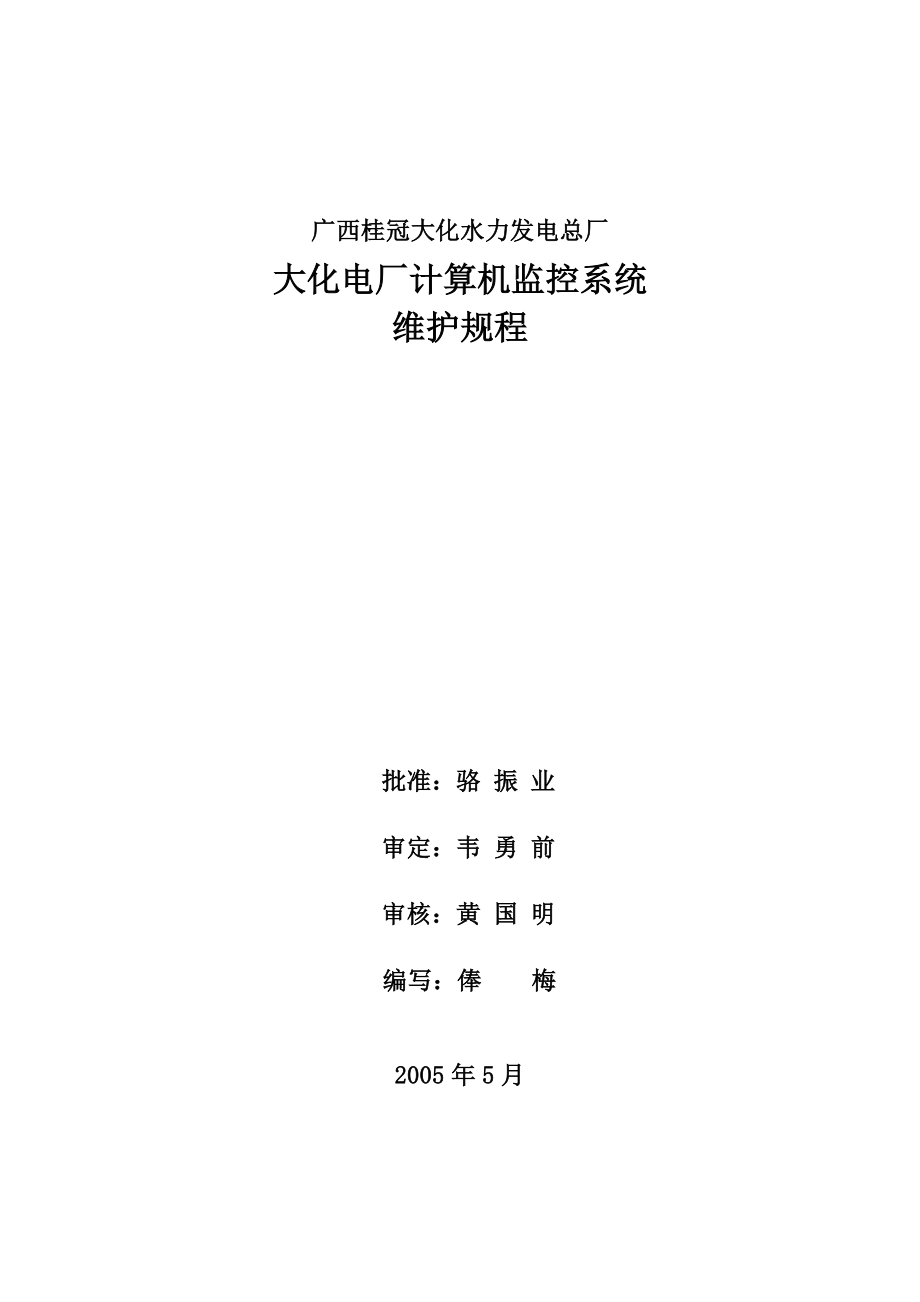

广西桂冠大化水力发电总厂大化电厂计算机监控系统维护规程批准：骆 振 业审定：韦 勇 前审核：黄 国 明编写：俸 梅2005年5月大化电厂计算机监控系统维护规程1 主题内容、适用范围1.1 本标准规定了大化电厂计算机监控系统维护的基本方法及技术要求1.2 本标准适用于大化电厂计算机监控系统的日常维护工作1.3 大化电厂计算机监控系统包括上位机系统（操作员工作站、主机工作站、工程师工作站、通讯工作站）和现地控制单元（机组监控现地控制单元、开关站现地控制单元、公用控制控制单元、闸门现地控制单元）1.4 计算机监控系统的维护任务，是通过周期性或日常性的检查、检验、维护、技术改造等工作，及时处理运行中出现的故障与缺陷，使之处于完好、准确、可靠的状态，以保证电厂的安全、经济运行1.5 计算机监控系统是保证电厂机组、开关等各种设备可靠运行的重要设备，维护人员应切实做好系统优化、技术改造以及运行、检查、维护工作，使其发挥在电力生产中应有的作用2 引用标准 本标准参照并引用如下标准的条文：2.1 DL/T619-1997《水电厂机组自动化元件及其系统运行维护与检修试验规程》2.2 DL/578-95《水电厂计算机监控系统基本技术条件》2.3 南瑞提供的装置说明书、现场调试报告、安装资料等3 管理职责3.1 总工程师职责3.3.1 根据系统及设备运行需要，及时审批计算机监控系统的定值修改通知单、数据库及应用控制流程组态修改方案。
3.3.2 审批计算机监控系统维护管理人员权限3.3.3 审批计算机监控系统升级改造技术方案、网络安全管理技术方案3.2 生产技术部管理职责3.3.1 生产技术部作为计算机监控系统的专业技术归口管理部门3.3.2 根据系统及设备运行需要编制下发计算机监控系统的各种运行定值设定通知单3.3.3 根据运行设备的需要审核计算机监控系统数据库、应用控制流程组态修改方案3.3.4 组织计算机监控系统的系统升级、网络扩展技术方案、网络安全管理技术方案3.3.5 审核计算机监控系统维护管理人员权限3.3.6 回执的定值单生产部、运行、档案室各存放一份，班组一份，备核对3.3 维护班组管理职责3.3.1 负责计算机监控系统历史数据、组态备份等存储介质的管理维护3.3.2 负责系统维护人员的权限管理、技术培训3.3.3 根据运行需要编制系统组态修改方案，经技术管理部门审核批准后实施3.3.4 负责对计算机监控系统的网络安全管理3.4 运行值班人员职责3.4.1 负责审查维护人员在系统维护时工作票所列安全措施是否完善3.4.2 负责对定值或组态修改后系统或自动装置的功能验收4 设备基本技术规范4.1 计算机（表6－1）序号设备名称主频硬盘内存操作系统数量1Alpha AU500工作站500MHz8G64MDigitalUnix 4.0D42ICS 工控机PⅡ 2334G32MScounix 5.0523历史站HP机PⅢ 45012G256MWNT Server24CONTEC一体机MMX 2332G32MScounix 5.0574.2 打印机（表6－2）序号设备名称打印形式备注1EPSON LQ－1600KⅢ针式打印打印服务器2EPSON LN－2000激光网络打印网络3EPSON MJ－1500K+彩色喷墨打印4.3 网络设备（表6－3）序号设备名称备注1Digital MultiSwitch700集线器2DEC：Digital网卡自带3历史站：D－Link4ICS.SCO：D－Link53COM 9054.4 同期装置（表6－4）序号安装单元型号用途1机组现地单元SJ-12A机组同期并网、开关合闸2开关站现地单元SJ-12A开关站断路器环并合闸4.5 其它设备（表6－5）序号地 点UPS型号最大负荷电池容量单组工作时间1上位机UPSSONIC 10K10kVA38Ah 96V25分钟2现地机UPSSONIC 1K1kVA90分钟5 设备维护、检查及故障处理5.1 权限管理5.1.1 计算机监控系统上位机上的工作实行分级权限管理，每级权限只能进行规定范围的操作。
5.1.2 监视权限：一级（监视权限 对应于配置文件中的10级），可以通过画面监视现场运行设备的状态，报表查找和浏览此权限供一般人员日常巡回检查及监视、检查设备状态使用，一般作为最低级别的公用用户5.1.3 运行权限：二级（操作权限 对应于配置文件中的30级），除可以进行一级权限的工作外，还可以在实时画面对设备进行操控此权限只供发电部运行人员使用5.1.4 应用系统维护权限：三级（应用维护权限 对应于配置文件中的40级），除了可以进行二级权限的工作外，还可以进行应用系统组态，应用系统组态包括画面组态及设置修改此权限供未达到监控计算机维护技术要求，但又需要进行监控画面制作的发电部技术人员或部分维护人员使用5.1.5 操作系统维护权限：四级（系统维护权限 对应于配置文件中的50级），除了可以进行三级权限的工作外，还可以对操作系统进行重启、应用系统（数据库、顺控、画面、应用系统的配置等）的修改、可以进行权限修改等此权限只供达到监控系统计算机维护技术要求的维护人员使用5.1.6 超级用户权限：是最高级别的权限可以进行硬件设备增加删除、升级，可以进行软件的安装、修改等任何计算机系统的改动工作此权限只供达到监控系统计算机维护技术更高要求的维护人员使用。
5.1.7 计算机维护人员应实行专人专用户专密码管理发电部运行操作权限，可根据运行的特殊要求也可每个班或多个班共用一外用户维护人员操作及权限的获得要进行相应的考试或考察，并经总工程师批准5.1.8 维护工作人员进行计算机维护工作时严禁进行设备操作5.2 通用管理规则5.2.1 计算机监控系统上位机上的工作必须开具工作票工作票中应包括工作内容、工作站（服务器）编号、地点、工作中应退出的系统功能必须两人同时工作，一人操作，一人监护监护人核对工作设备、工作目录，不准进行操作，并做好修改记录5.2.2 工作中只能进入规定的系统目录，严禁随意浏览系统目录和网络计算机5.2.3 严禁在计算机监控系统网络上随意挂接任何网络设备,或通过网络直接和MIS系统连接 计算机监控系统与MIS系统、水情自动化系统的信息交换只能通过串行通讯连接，通讯口必须采用专用通讯规约5.2.4 增加网络设备时必须编写技术方案，经系统供应商对网络负载和安全性进行审核评估，总工程师批准5.3 定期对数据库及报表进行备份5.4 对上位机巡回检查及故障处理方法检查设备、项目周期检查点检查内容处理方法运行环境每周温度观察温度计，看温度是否符合运行环境要求调整室内温度湿度观察湿度计，看湿度是否符合运行条件改变通风状况灰尘检查运行区间、设备上有无积尘吸尘、清扫风扇单元每周运行情况听风扇运行有无异音（与正常运行时比较）1、 1、拆机；2、 2、除尘、加润滑油；3、 3、更换。
网络每周运行情况1、ping 网络中各机主网与备网通讯是否正常；2上位机与中调、返回屏、10KV后台管理机、MIS系统、水情系统、五防装置、振动装置和GPS装置通讯等是否正常，是否有故障指示灯1、保证集线器连接良好；2、收发器不正常更换收发器；3、网卡不正常更换网卡；4考虑重装网卡驱动打印机每周运行情况1、打印质量如何；2、色带运转情况是否良好1、更换色带架；2、调整纸厚度调节杆打印纸打印纸打印是否正常1、重新安装打印纸2、检查打印机打印功能并安说明书按步骤进行处理打印头打印头走动是否正常1、洁打印头；2、清洁打印头导向移动轴电源每周运行情况1、面板显示是否正常；2、各连接点有无放电联系运行值长检查相应故障点显示器每周显示画面各显示画面是否正常1、检查系统监视功能软件是否正常；2、紧固接头；1、 更换显示器显示器每周画面报表及一览表1、检查各报表及一览表记录是否正常；2、 检查近期监控系统本身运行工况是否正常；3、 检查近期控制设备运行工况是否正常1、检查处理上位机进程运行、；软件功能运行正常；2、检查处理系统硬件正常；3、检查处理控制设备正常键盘每周键盘键盘各键操作是否正常更换键盘硬盘每月磁盘空间1、存储报表是否太多；2、垃圾文件是否太多。
1、转移报表；2、删除垃圾文件5.5 对现地单元巡回检查及故障处理方法检查设备、项目周期检查点检查内容处理方法运行环境每周温度观察温度计，看温度是否符合运行环境要求1、改变通风状况；2、加强提高通风冷却系统效果湿度观察湿度计，看湿度是否符合运行条件改变通风状况灰尘检查运行区间、设备上有无积尘吸尘、清扫电源每周盘柜面板电源信号灯、UPS、监控画面电源信号1、甲、乙交流电源、直流电源指示灯是否正常；2、电源插箱总电源、PLC、辅助、辅设电源按钮投且灯亮；3、24V开关电源指示灯亮，联机灯亮，秒灯闪烁正常；4、UPS各电源指示灯正常，电源风箱运行正常无异音5、相应电源故障光字信号正确；检查相应电源是否到位并投相应电源，如果电源到位，再检查是否指示灯烧坏更换指示灯外观每周1、端子排端子；2、空气开关；3、网络通信设备4、各控制柜门5、电缆孔洞；6、接地线、接地铜排1、所有端子排端子是否绕接线联接牢靠，是否有松动、锈蚀、发热、串电现象；2、空气开关、网络通信设备是否干净整洁，是否有冒烟、异味、异音现象3、各控制柜门是否关闭严密，电缆孔洞封堵严实清洁相应污损面、上紧相应端子,关好控制门,封堵电缆洞，压 板（LCU1-LCU5）每周压板投入情况压板投入是否与运行方式相符,投入接触是否良好重新投入并连接良好继 电 器每周继电器的外观和声音1、继电器盖子是否完好、无裂痕，玻璃无损坏。
接点位置正确，2、是否有抖动、烧毛、拉弧现象更换继电器或着对继电器接点进行打磨工控机每周工控机、画面和声音1、工控机运行是否有异响、异味2、机柜风扇、电源风扇运转上否正常无异响3、机柜温度不烫手、温度应在45℃以下；4、画面显示是否正常；1、更换风扇；2、更换显示器；3、更换硬盘4、数据显示不正常就需要修改相应链接点；事故和故障每周工控机画面检查工控机画面，查看是否有事故、故障信号并采取相应措施，查看电量、非电量参数显示是否正常、有无跳变现象处理相关事故及缺陷网络通信、串口通讯设备每周光端电源指示、光端盒收发信号灯,与调速器、励磁通信的收发信号灯检查光端电源是否正常,光端盒收发信号灯闪烁是否正常,监控系统与微机调速器、励磁系统通信是否正常1、检查处理光端电源；2、检查接口接线及收发器正常；3、重启相关通信进程；同期装置（LCU1-LCU5）每周投入位置及面板指示灯正常情况下切换把手投入位置是否放自准，面板指示灯无故障把同期装置放“自准”，复归同期装置,如果故障还不能消除就必须更换同期装置6 常用备品备件和维护工具、仪器6.1 常用备品备件 在日常维护中，维护人员应定期检查备品备件，保证备品备件维持必需的数量，以防相应设备故障时能及时修复。
备品备件表：序号名 称型 号单位备 注1Modicon TSX Quantum 系列 CPU模块140 CPU 434 12块2MODICON数字量输出模块140 DDO 353 00块3MODICON远程RIO头模块140 CRP 931 00块4MODICON远程RIO下端模块140 CRA 931 00块5时钟模块MB952AF块6MODICON中断量SOE输入模块140 HLI 340 00块7MODICON 电源模块140 CPS 114 10块8MODICON数字量输入模块140 DDI 353 00块9Modicn 984 系列RTD INPUT测温模块B883 -201块10MODICON模拟量输入模块140 ACI 030 00块11ATX开关电源个12电源模块24V块13电源模块48V块14LCU通讯电源模块12V块15亚当ADAM-4520个1612V/5V电源模块D-30AGD（220AC IN）块17电源模块（+24V /+5V）D-120B/INPUT 200-240V 1.25AOUTPUT +5V (6A) +24V(4A)块18信号发生器MPFC台19SUNON轴流排风扇DP200A P/N 2123XSL 120×120×120 MM个20按钮和泉 ABW120R（2开）个21指示灯和泉 APW1B22-R/24VDC个22指示灯和泉 APW1B26-R/AC220V个23指示灯和泉 APW1B26-R/DC220V个2448V电源模块S-201-48（220AC IN）块2512V电源模块（收发器专用）输入AC 220V 输出 12V直流 容量40W块26光纤收发器NLP40-7629个27西门子接触器3TH80个28光隔离F20420-PC个2924V直流继电器MK3PD-5-I个30交流220V继电器DZ-6个31凤凰端子UK5N个32凤凰端子隔片UK5N片33凤凰端子连接条UK5N条34凤凰端子分组隔片UK5N片35凤凰端子保险UK5N个36凤凰端子导轨UK5N条6.2 维护工具及仪器序号名称型号（规格）数量单位备注1继电保护校验仪 继保之星继保之星-801继电保护测试系统1台2特稳携式校验仪1台3万用表2块4信号发生器1台5电工工具1套。
