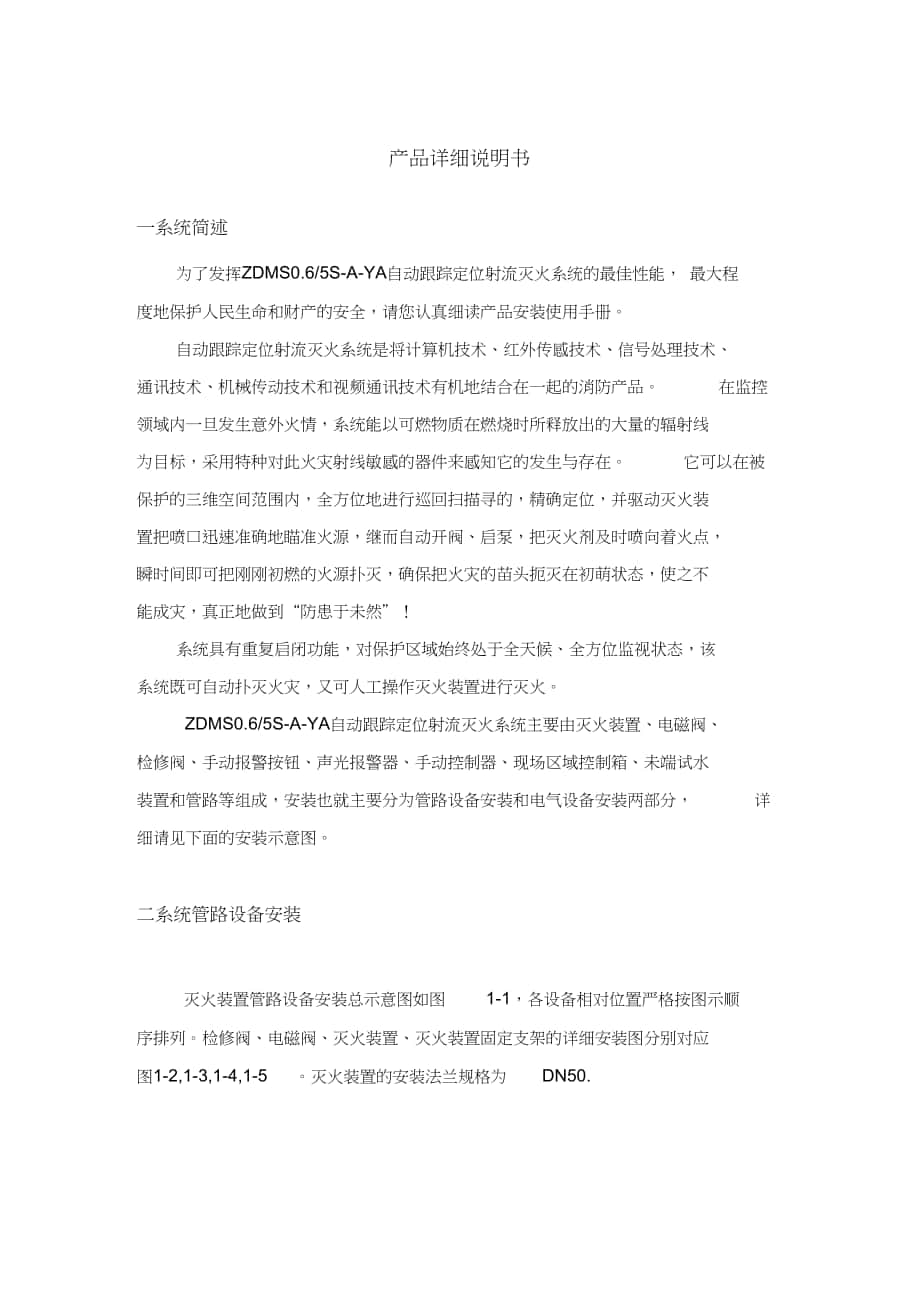

产品详细说明书一系统简述为了发挥ZDMS0.6/5S-A-YA自动跟踪定位射流灭火系统的最佳性能， 最大程 度地保护人民生命和财产的安全，请您认真细读产品安装使用手册自动跟踪定位射流灭火系统是将计算机技术、红外传感技术、信号处理技术、 通讯技术、机械传动技术和视频通讯技术有机地结合在一起的消防产品 在监控领域内一旦发生意外火情，系统能以可燃物质在燃烧时所释放出的大量的辐射线 为目标，采用特种对此火灾射线敏感的器件来感知它的发生与存在 它可以在被保护的三维空间范围内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装 置把喷口迅速准确地瞄准火源，继而自动开阀、启泵，把灭火剂及时喷向着火点， 瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，使之不 能成灾，真正地做到“防患于未然”！系统具有重复启闭功能，对保护区域始终处于全天候、全方位监视状态，该 系统既可自动扑灭火灾，又可人工操作灭火装置进行灭火ZDMS0.6/5S-A-YA自动跟踪定位射流灭火系统主要由灭火装置、电磁阀、 检修阀、手动报警按钮、声光报警器、手动控制器、现场区域控制箱、未端试水 装置和管路等组成，安装也就主要分为管路设备安装和电气设备安装两部分， 详细请见下面的安装示意图。
二系统管路设备安装灭火装置管路设备安装总示意图如图 1-1，各设备相对位置严格按图示顺序排列检修阀、电磁阀、灭火装置、灭火装置固定支架的详细安装图分别对应图1-2,1-3,1-4,1-5 灭火装置的安装法兰规格为 DN50.图1-1图1-2检修阀安装图图1-3电磁阀安装图注意：电磁阀必须安装在水平管段，且保证电磁阀的线圈竖直向上!图1-4灭火装置安装图注意：必须保证灭火装置安装法兰对接面的水平!5-1图灭火装置固定支架在制作安装时，可根据现场实际情况改变形状和尺寸， 灭火装置固定支架的主要作用是抵抗灭火装置喷射时的后坐力， 防止因后坐力导致晃动而影响灭火ZDMS0.6/5S-A-YA型自动跟踪定位射流灭火装置的喷射后坐力为： 680N;三系统管路设备安装注意事项1. 安装前请尽量采用原包装妥善保管，并采取相应的防尘、防潮、防腐措 施2. 手动蝶阀、电磁阀、水流指示器（非必配）应水平安装，装炮法兰口应垂直向下且法兰盘盘面应该水平 电磁阀和灭火装置间的管段距离尽量缩短， 以 避免关阀后管道残余的水量较多3. 以灭火装置安装法兰中心为圆心， 周围0.5米范围内不得有任何障碍物, 以免阻碍灭火装置的运转。
4. 灭火装置和相关组件应在管道安装完毕并进行冲洗试压合格后进行安 装5. 保护范围内不宜有障碍物遮挡灭火装置的探测、定位6. 灭火装置自身约9.8Kg重量，安装时要考虑安装点管网的承重能力，必要 时加固管网支架7. 安装时要轻拿轻放，防止撞击8. 安装时应通过旋转进水管进行紧固（法兰式除外）禁止直接旋转灭火装置 壳体或强行扳动喷水嘴，以免对灭火装置造成损坏9. 安装时注意不要损坏装置的启动传感器和工作指示灯， 装置的出水口和传感器狭缝不应有堵塞物四系统电气设备安装对于ZDMS0.6/5S-A-YA型自动跟踪定位射流灭火系统来说，其常规配置电气 设备主要有：灭火装置、电磁阀、现场区域控制箱、声光报警器、手动报警按钮、 火灾报警联动控制器等，其特配设备有摄像机、远程控制主机、水流指示器、手 动信号阀、电动阀等以下就常规设备的安装和接线进行介绍：ZDMS0.6/5S-A-YA型自动跟踪定位射流灭火系统现场设备安装总示意图如图 2-1.图2-1现场设备安装总示意图现场设备中的灭火装置、电磁阀为高空设备，其安装固定方式见前述管路 设备相关安装部分，灭火装置到现场区域控制箱需要两根线缆，分别是 AC220V 电源线ZR-RVV-3X 1.5和控制线ZR-RVSP-2< 1.5,电磁阀到现场区域控制线的线 缆是ZR-RVV-2X 1.5。
低处设备有现场控制箱、手动报警按钮、声光报警器，现 场控制箱一般安装在距本防火分区地面 1.5米高处，且保证操作人员站在控制箱 位置便于观察炮体动作及便于操作人员撤离 声光报警器一般按图2-1所示，安装在距地面2.2 — 2.8米处，手动报警按钮的安装位置可根据需要沿现场区域控 制箱四边安装或移到别处安装，手动报警按钮安装位置选择原则是距地 1.5米，便于人员操作、撤离注意：常规配置下，每组高空设备到现场控制箱的线缆共三根，分别是灭 火装置电源线、灭火装置通讯线、电磁阀线，均必须单独引回到现场区域控制箱， 不允许在咼空并接后再接入现场控制箱现场高空各设备的线缆连接总图和详图分别见图 2-2、2-3、2-4、2-5至区域歸箱MIL到区域控箱■ivnsp-i X I. EI m到区域控箱 ''图2-2线缆连接总图图2-3电磁阀线缆连接图2-4灭火装置电源线连接注意：灭火装置的AC220V供电采用一火、一零、一地供电方式，各线头对接时 需严格按灭火装置附带的线缆标示进行接线，各线头必须焊接后分别绝缘包裹图2-5灭火装置控制线缆连接、、亠"注意：灭火装置的控制线缆米用双绞屏蔽线缆，各线头对接时需严格按灭火装置附带的线缆标示进行接线，屏蔽层务必连接！各线头必须焊接后分别绝缘包裹。
此线缆为弱电线缆，不能与灭火装置 AC220Vt源线、电磁阀电源线共管敷设， 采用线槽敷设时，须采用分隔线槽五系统调试、试验步骤与试水1. 系统调试必备条件1.1自动跟踪定位射流灭火系统调试必须在供水系统试压与冲洗后进行1.2 自动跟踪定位射流灭火系统调试必须在现场脚手架拆除前进行（脚手架拆除后不影响调试人员接触系统高空设备的场所或现场有登高设备的场所除 外）1.3自动跟踪定位射流灭火系统的水源、电源务必满足调试条件2. 火系统调试步骤2.1核查系统布线并检查所有设备是否接线正确， 主机与消防泵组间的启泵线暂时不接2.2系统供电：在确认系统布线和接线正常后为系统送人 AC220VI源2.3单炮调试2.3.1单炮手动功能调试在“上”“下”“左”“右”“开阀” “手自动转换”等基本功能正常后，用打 火机检测炮体所有探测部件工作是否正常2.3.2单炮自动功能模拟调试将炮体控制系统设为自动状态，将电磁阀电源开关打到关断位置，近距离采 用打火机作为试验火源，进行自动定位功能模拟调试2.3.3单炮自动定位调试模拟调试正常后，接好上一步拆下的电磁阀电源线， 在该炮被保护区任选一 点，采用直径C 570mm高70mm勺标准油盘，油盘内注入40mm青水，然后加入 500ml车用汽油点燃作为诱发火，对灭火装置的自动定位瞄准功能进行调试，定 位瞄准正常后，还应特别注意检查定位后的开阀、开阀反馈和启泵等信号是否正 常。
2.4监视监控设备调试（特配设备）主要调整监视摄像机的监控范围、安装角度和画面质量2.5系统联动编程及消防泵联动调试进入到此步骤后，现场脚手架可以拆除，根据各炮现场控制箱内模块的编码 和联动对应关系，编制联动程序，并采用“ 2.3.3 ”试验方式检查各类联动和反馈信息是否正常在对消防泵组进行手动操作并确定其工作正常后， 接入联动自动启泵控制线和反馈线，在主机上采用手动启泵功能检查消防泵组与主机之间的连线及工作是 否正常在确定主机与泵组通讯正确后，采用诱发火检验联动程序和各灭火装置的动 作反馈信息及火警信息的反馈记录是否正确；检查各灭火装置的定位射流准确 度，如需要调整，则在现场控制箱内通过专用调试设备对其数据做相应修改， 保证各灭火装置正常灭火3系统射水试验注意事项应将试验区域内可能因水受损的物质进行转移或作防水保护， 应将易燃物质转移至安全区域试验区域内所有非消防用电应予切除由于灭火装置喷射流量大、冲击力大，必须做好现场排水措施、必须做 好现场参试人员的安全措施及非预测性事件的处理预案3.4试验区域内不慎或必须因水受潮的电气线路和电气设备在试验后不能立 即送电，应经过专业技术人员鉴定并处理后方可送电。
4系统射水试验步骤4.1试验材料准备直径》570mm高度》70mn引燃油盘一只，90#汽油10-20升4.2参试设备工作状态检查应将参试灭火装置设为自动工作状态、 中心控制主机设为自动状态、消防泵控制柜设为自动状态4.3在试验油盘内点燃诱发火4.4自动跟踪定位射流灭火系统大空间探测系统发现火源， 启动灭火装置开始扫描并向中心控制报警主机发出火警信息4.5灭火装置对火源扫描定位完成，自动打开电磁阀并向中心控制主机发出 启泵信息4.6灭火装置出水灭火4.7灭火完成或现场火警信号消失，灭火装置将继续喷射 2-3分钟（此时间 可根据需要定制）进行深度灭火后自动关阀复位，若现场人员已确认火源被扑灭， 亦可人为介入提前关泵、关阀和将消防炮复位4.8试验期间火警信息、开阀信息、水流指示器反馈信息、启泵信息均被全 部实时记录存储六系统维护与保养维护保养工作是自动跟踪定位射流灭火系统能否正常发挥作用的关键之一， 平时必须精心维护管理才能保证系统在出现火警时正常发挥作用维保管理工作参考资料《中华人民共和国消防法》《建筑消防设施检测规程》《消防产品现场检查判定规则（GA588-2005》维保人员配置由于自动跟踪定位射流灭火系统的构成比较复杂， 对维护管理人员的专业技 术水平要求较高，故承担维护管理工作的人员应当具备相应资质并经过专业培 训，持证上岗！日常工作基本规定3.1应为自动跟踪定位射流灭火系统各设备建立档案， 应做到一设备一表并 逐一对应编号，每次对该设备进行维护和检查时应及时填写相关表格， 对系统设 备的异常状态应作出详细记录并及时解决。
3.2消防值班人员应填写值班日志，但系统发生故障时应及时通知相关人员 或相关单位进行修复，以保证系统的正常运行在系统故障后待修期间，可利用 ZDMS系列自动跟踪定位射流灭火系统所具备的手动功能及时处理此期间发生的 火警3.3当自动跟踪定位射流灭火的故障引起局部或全部停止供水进行维修时， 应向上一级主管部门提出申请，经批准后进行同时应当在采取一定安全措施或 制定应急预案后进行维修维护内容及规定4.1自动跟踪定位射流灭火装置维护检查自动跟踪定位射流灭火装置的主要维护对象为炮体水平旋转机构、 垂直旋 转机构，水平旋转机构、垂直旋转机构机械传动部位为齿轮传动， 应定期清除齿 轮咬合部位的灰尘、杂物粉尘较大场所应每季度或每月定期清理润滑并做好 维护、保养记录自动跟踪定位射流灭火装置应每周现场手动操作一次， 检查装置的现场手动操作功能是否正常，旋转机构是否灵活可靠；应每月对射流灭火装置自动工作 性能和远程控制功能进行一次模拟检查， 自动工作性能检查具体操作方法：关闭检修阀，采用标准1A类火试模型作为诱发火，观察灭火装置的自动扫描、定位 功能是否正常，并做好相关记录4.2大空间火灾探测器的维护检查大空间火灾探测器平常无需特别维护，但至少每半年应对其携带的探测元件表面进行清洁处理一次，粉尘较大的场所应按季度或每月进行此项工作， 并做好相关记录。
大空间火灾探测器性能检查至少每季度进行一次，检查时采用 1A类火试模型作为诱发火，在其监控领域内任何一处点火，观察其火警信号输出是否正常， 并做好相关记录4.3电磁阀的维护检查应每月对电磁阀的外观、密圭寸性能等进行检查，并做好相关记录应每月对电磁阀驱动线圈和电源进行检测， 可采用现场控制箱面板上的手动控制盘操作电动阀进行开、闭动作，观察电磁阀驱动线圈是否工作正常， 观察电磁阀电动开、闭是否正常，检测其反馈信号是否正常，并做好相关记录4.4检修阀、水流指示器的维护检查应每半年对检修阀和水流指示器进行一次检测， 检查检修阀开、闭性能是否 正常，水流指示器反馈信号是否正常，确保检修阀开启和水流指示器无损坏， 并 做好相关记录4.5消防控制主机维护保养（以下所有项目均需做好记录工作）4.5.1每月消防控制主机电源检查项目：a.检查系统供电电压偏移是否在允许范围，系统标准供电电压范围：AC197V----AC242V,50HZ± 1HZb.查看消防配电控制箱的标志，以及仪表、指示灯、开关和控制按钮是否完 好检查消防主电源和备用电源之间的切换是否正常检查方式如下：自动控制方式下，手动切断消防主电源，观察备用电源的投入及指示灯显示； 人为控制方式下，先切断消防主电源，再闭合消防备用电源，观察消防备用电源 的投入运行及指示灯显示情况；每季度应对备用电源进行1-2次充放电试验，进 行1-3次王、备电切换试验。
4.5.2每月应对消防控制主机做如下项目检测SunчTimes N 触发自检键，进行功能自检SunчTimes N 对控制主机显示器及电源部分所有发光件进行检验，并循环三次SunчTimes N 对打印机功能进行检查SunчTimes N 对控制机的各类硬件接口进行检查，保证其接触可靠、良好4.5.3切断控制主机主电源，观察备用直流电源自动投入和主备电自动切 换及状态显示情况，此项检查每月至少进行一次，并做好记录4.5.4在备用直流电源供电状态下，进行断路故障报警和火警功能检查， 此项检查每月至少进行一次，并做好记录4.5.5用万用表检查火灾报警控制主机的联动输出功能， 此项检查每月至少进行一次，并做好记录4.5.6每次进行完毕各项检测工作后，务必将主机复位，使主机恢复到正 常监控状态4.6自动跟踪定位射流灭火系统消防管路检查4.6.1观察稳压泵的启动频率，判断管路系统是否有渗漏4.6.2每月进行管路系统外观检查，检查管道有无机械损伤、油漆脱落、 锈蚀等，检查管路固定是否牢固，发现问题应及时处理，并做好相关记录4.6.3每季度必须对不少于20%的管道末端进行放水，确保管道内水质 良好4.7消防水池保养检查4.7.1每月查看消防水池水位，并查看消防蓄水是否有挪作它用，并做好 相关记录工作。
4.7.2每月查看补水设备是否完好，并做好记录工作4.7.3每年对水源的供水能力进行一次测定，并做好记录工作4.7.4每年对消防水池的清污、排污不得少于两次4.8消防水泵的维护保养4.8.1每日查看水泵和阀组的标志，转动手轮检查阀组的状态，观察阀杆 及手轮位置，检查阀杆是否需要加注润滑油4.8.2每月在消防水泵控制柜处启动消防水泵 1--3次，每次运行不少于5分钟，检查控制柜和泵组运行情况，查看控制柜各项显示及反馈信号是否正常， 查看泵组运行及增压情况是否正常，并做好相关记录4.8.3每月在消防控制中心启动消防泵组一次， 查看其启动、停止和各项反馈功能是否正常，并做好相关记录工作4.8.4每月检查消防水泵动力运行是否正常，检查其流量及压力是否达到 ZDMS系列自动跟踪定位射流灭火系统供水需要，保证不间断供电设备的状态是 否完好4.8.5每月检查主、备泵之间的切换功能，并做好相关记录工作4.8.6每月检查泵房内压力表是否完好，其指示是否正确，并做好相关记 录工作4.8.7每两年对消防水泵进行大修一次，更换润滑油，清除电机和泵组内 杂质及其它工作每一年对消防泵组小修一次，进行加注润滑油，检查螺栓、螺 帽的紧固状态，检查水泵轴与电机轴的连接状态，并做好相关记录。
