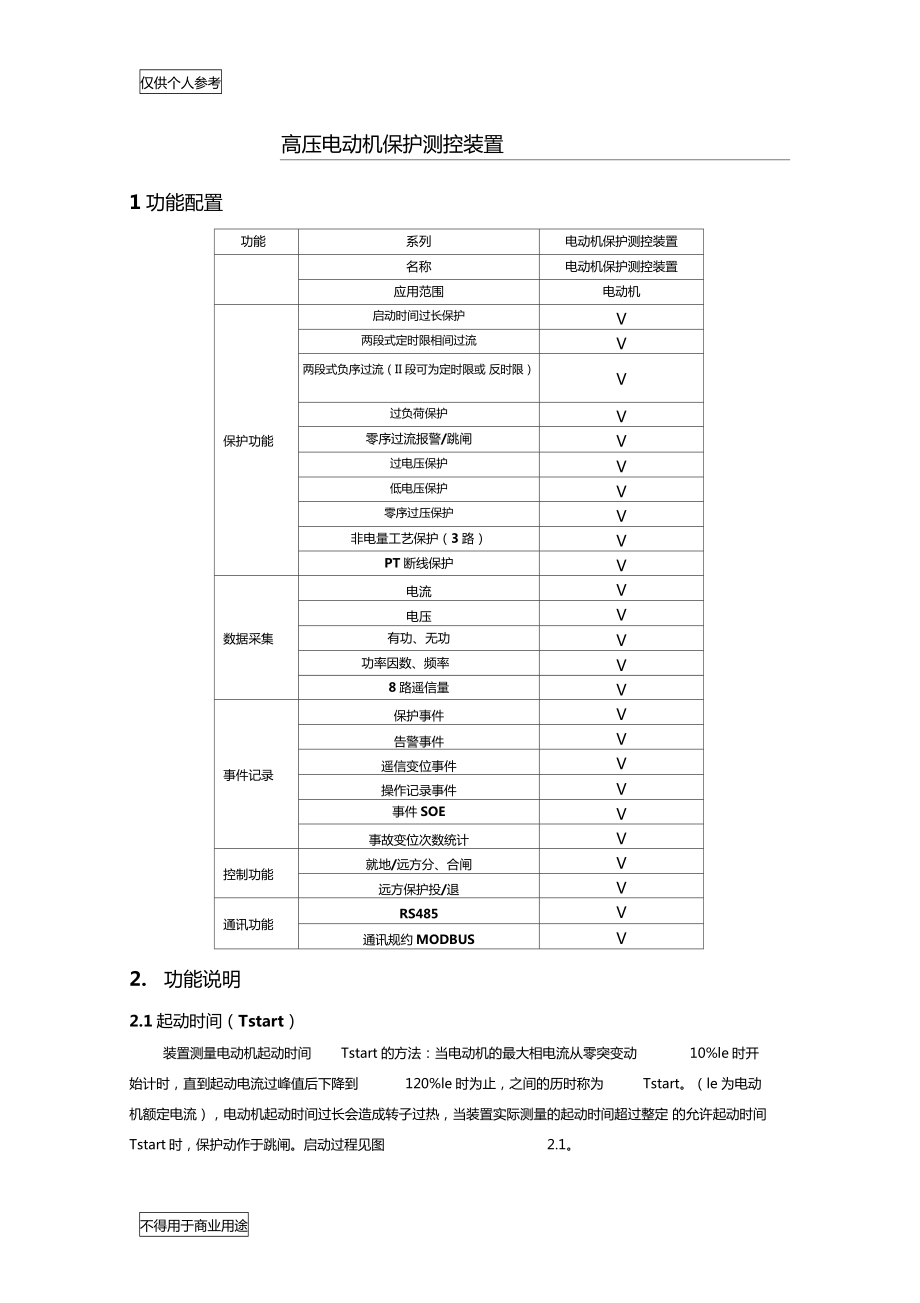

仅供个人参考高压电动机保护测控装置1功能配置功能系列电动机保护测控装置名称电动机保护测控装置应用范围电动机保护功能启动时间过长保护V两段式定时限相间过流V两段式负序过流（II段可为定时限或 反时限）V过负荷保护V零序过流报警/跳闸V过电压保护V低电压保护V零序过压保护V非电量工艺保护（3路）VPT断线保护V数据采集电流V电压V有功、无功V功率因数、频率V8路遥信量V事件记录保护事件V告警事件V遥信变位事件V操作记录事件V事件SOEV事故变位次数统计V控制功能就地/远方分、合闸V远方保护投/退V通讯功能RS485V通讯规约MODBUSV2. 功能说明2.1起动时间（Tstart）装置测量电动机起动时间 Tstart的方法：当电动机的最大相电流从零突变动 10%le时开始计时，直到起动电流过峰值后下降到 120%le时为止，之间的历时称为 Tstartle为电动机额定电流），电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定 的允许起动时间 Tstart时，保护动作于跳闸启动过程见图 2.1图2.1电动机的启动过程2.2相间过流保护装置设两段定时限过流保护 I段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。
这样即可以有效地躲过电动机的巨大启动电流， 又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护 动作时限可整定，对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为 0.3秒,该段主要对电动机短路提供保护n段是定时限过流段， 在电动机启动完毕后自动投入， 该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护本装置设置 二段相间过流保护，各段的投退控制定值可独立控制各段的使用情况 投退控制定值取值含义都为：0：退出,1：投入相间过流保护设有软压板， 只有软压板和投退控制定值均为投入时， 相应的保护段才投入2.3负序过流保护负序电流保护主要针对各种非接地性不对称故障， 出现较大的负序电流， 而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行装置设置两段定时限负序过流保护，i段可用作断相保护，n段可用作不平衡保护I段控制定值取值含义如下：0：退出，1：跳闸n段控制定值122nf取值含义如下：0:退出，1:跳闸，2 :告警其中负序过流n段可通过反时限控制字定值选择该段采用定时限还是反时限特性 .负序n段反时限控制取值含义如下：0：定时限，1 :一般反时限，2：非常反时限，3 :极端反时限可选择使用下面三个标准的反时限特性之一。
反时限特性电流基准值 Ip为相间反时限保护电流基准定值Ii ,反时限特性时间常数 tP为相间反时限保护时间常数 tii 一般反时限特性：0.14t 0 02 tp ( 1 )(l/lp) -1非常反时限特性：丄 13.5 丄t tP (2)(I/Ip) -1根据国际电工委员会标准(IEC255-4 )和英国标准规范(BS142.1966)的规定，本装置采用其标准反时限特性方程中的极端反时限特性方程 (extreme IDMT.)(I iH(3)IP为电流基准值，取负序过流n段定值 122 ； tP为时间常数，取负序过流n段时间定值 tI22 2.4 过负荷保护过负荷保护功能在电动机启动完毕后才投入，其投退控制定值的取值含义为：0: 退出, 1: 告警, 2: 跳闸 过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保 护才投入；过负荷告警只需投入控制字就可以产生告警事件2.5 零序过流保护 本装置设置零序过流告警和跳闸保护可以通过投退控制定值整定为告警和跳闸投 退控制定值取值含义为：0: 退出, 1: 告警, 2: 跳闸 零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护 才投入。
2.6 过电压保护装置设有过电压保护， 电压取自母线 PT电压过电压保护设有投退控制定值， 取值含义如下：0：退出， 1：告警， 2：跳闸当max(UAB UBC UCA大于整定值，过电压保护经整定延时动作 过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护才 投入2.7 低电压保护低电压保护投退控制定值的取值含义为：0:退出 , 1: 失压+低电压保护 , 2: 经电流闭锁低电压保护 3: 纯低电压保护 失压及低电压保护的条件是 :1: 断路器在合位2: 三个相间电压均小于低电压保护定值3: 当 U1<0.15Un,Imax<0.02In 或当 U1>0.15Un,U2<8V. 纯低电压保护的条件是 :1: 断路器在合位2: 三个相间电压均小于低电压保护定值且大于 0.15Un2.8 零序过电压保护零序过电压投退控制字取值含义为：0:退出, 1: 告警 , 2: 跳闸 零序过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保 护才投入2.9 非电量保护装置接入非电量 1动作接点、非电量动 2 动作接点、非电量动 3动作接点，分别设报 警或跳闸控制。
若报警或跳闸控制定值整定为 0，则不发信也不跳闸非电量 1 接点闭合后，经整定时间延时，若控制字 =1，则发出跳闸命令并发信；若控 制字 =2，则发出报警信号非电量2接点闭合后，经整定时间延时，若控制字 =1，则发出跳闸命令并发信；若控制字=2,则发出报警信号非电量3接点闭合后，经整定时间延时，若控制字 =1，则发出跳闸命令并发信；若控制字=2,则发出报警信号非电量保护设有软压板，只有在软压板投入和相应的控制字设定正确时， 相应的保护才投入2.10系统异常工况报警及闭锁功能2.10.1 母线PT断线报警满足下述任一项，装置经延时发母线 PT断线报警信号⑴ 正序电压 U1<0.15Un时，任一相电流 >0.06In⑵负序电压U2>8V2.10.2 控制回路断线报警TWJ和HWJ同时为1或0时，经延时报警3. 装置整定装置整定包括软压板、装置定值和装置参数等三方面，见 3.1、3.2和3.3节整定应遵循有关规程， 本装置有特殊要求者见有关注释 装置参数中无特殊需要者， 可取表中列出的缺省值不用的保护功能，应将其控制定值设为 0—退出3.1装置软压板整定名称软压板名称软压板1相间过流保护6低电压保护2负序过流保护7零序过压保护3过负荷保护8非电量1保护4零序过流保护9非电量2保护5过电压保护10非电量3保护注：软压板只有两个取值：投入、退出。
装置出厂时，软压板均整定为退出3.2装置定值整定序号名称整定范围步长备注1电动机 启动保 护电动机额定电流值0.5 〜99.99 A0.01 A2电动机启动时间0 〜99.99S0.1 S3电动机启动次数1〜214相间定时限过流保护相间I段保护投退控制0:退出,1:投入5相间I段电流定值0.5 〜99.99A0.01A6相间I段延时定值0 〜10.00S0.01S7相间H段保护投退控制0:退出,1:投入8相间H段电流定值0.5 〜99.99A0.01A9相间H段延时定值0 〜10.00S0.01S10PT断线检测投退控制0〜1111负序过流保护负序I段保护投退控制0:退出,1:投入12负序I段电流定值0.5 〜99.99A0.01A13负序I段延时定值0〜99.99S0.01S14负序H段保护投退控制0:退岀，1 :跳闸，2:告警15负序H段电流定值0.5 〜99.99A0.01A16负序H段延时定值0〜99.99S0.01S17负序H段反时限控制0：退出,1： 一般2:非常3:极端18过负荷保护过负荷保护投退控制0:退岀，1 :告警，2 :跳闸19过负荷电流定值0.5 〜99.99A0.01A实际值=设定值X10 S20过负荷延时定值0 〜99.99S0.1S21零序过流保护零序电流保护投退控制0:退岀，1 :告警，2:跳闸22零序电流定值0.1 〜6.00A0.01A23零序延时定值0〜99.99S0.01S24过电压保护保护投退控制0:退岀，1 :告警，2:跳闸25电压定值20〜150V0.1V26延时定值0 〜99.99S0.01S27低电压保护保护投退控制0:退出，1:失压保护，2:经电流闭锁低电压保护3:纯低电压保护28电压定值0 〜100.0V0.1 V29延时定值0 〜99.99S0.01S30低电压电流闭锁定值0 〜10.00A0.01A31零序过压保护投退控制0:退岀，1 :告警，2:跳闸32电压定值0.1 〜200V0.1V33延时定值0〜99.99S0.01S34非电量保护非电量1保护控制0:退岀，1 :跳闸，2:告警35非电量1延时定值0〜99.99S0.01S36非电量2保护控制0:退岀，1 :跳闸，2:告警37非电量2延时定值0〜99.99S0.01S38非电量3保护控制0:退岀，1 :跳闸，2:告警39非电量3延时定值0〜99.99S0.01S3.3装置参数整定序号名称符号范围步长缺省值1装置级管理装置通讯地址1〜99112装置操作口令0 ~ 991993波特率RS485波特率设置0〜655351注14开入遥信确认时间5~ 999ms1ms10ms5开关遥跳保持时间5~ 999ms1ms100ms6延时遥合保持时间5~ 999ms1ms120ms7交流量额定CT 一次电流额定值0~ 4000A1A注28值PT 一次电流额定值0〜40KV0.1 KV9系统控制系统控制字0000〜FFFF1注3注：1: “RS485波特率设置”的含义为BTL=^D□□口 ,共五位表示波特率设置：整定为1200、2400、4800或9600（推荐）；装置为 RS485通讯方式。
2: “CT一次电流额定值”和“ PT一次电流额定值”为0时界面、的测量值显示为二次侧的 值在没有特别提示的3: “系统控制字 ”为选择保护装置功能的控制， 一般情况下都使用默认值， 情况下都不需要修改，各种型号的装置的系统控制字应该不一样4．附录4.1 电动机保护测控装置背板图4.2 电动机保护测控装置接线示意图不得用于商业用途仅供个人用于学习、研究；不得用于商业用途For personal use only in study and research; not for commercial use.Nur f u r den pers?nlichen f u r Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l ' e tude et la recherche uniquement a des fins personnelles; pas a des fins commerciales.to员bko g^A.nrogeHKO TOpMeno^b3ymoiflCH6yHeHuac^ egoB u HHuefigo^^HMucno 员 B30BaTbCE b KOMMepqeckux qe 员 ex. 以下无正文 。
