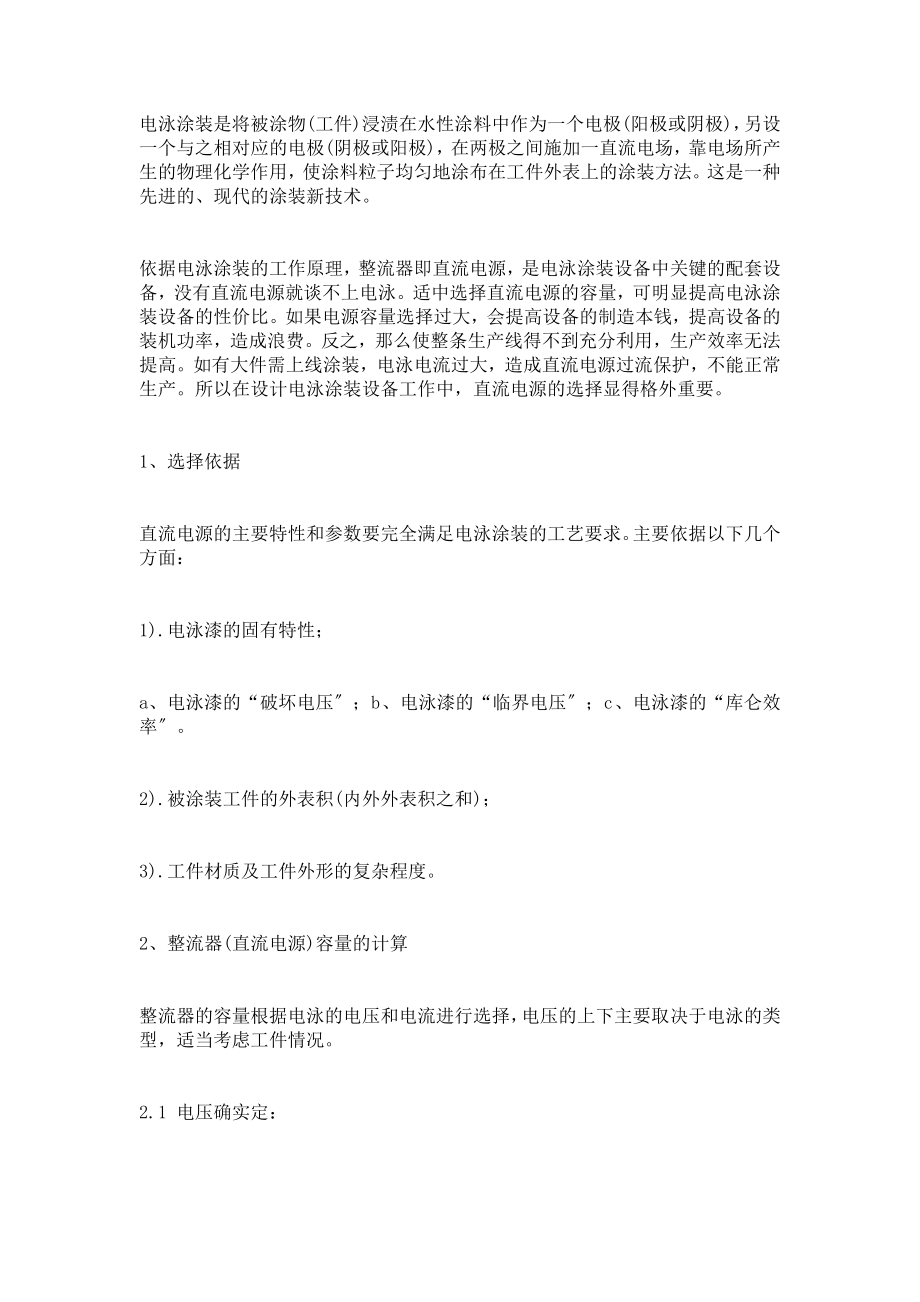

电泳涂装是将被涂物(工件)浸渍在水性涂料中作为一个电极(阳极或阴极)，另设一个与之相对应的电极(阴极或阳极)，在两极之间施加一直流电场，靠电场所产生的物理化学作用，使涂料粒子均匀地涂布在工件外表上的涂装方法这是一种先进的、现代的涂装新技术 依据电泳涂装的工作原理，整流器即直流电源，是电泳涂装设备中关键的配套设备，没有直流电源就谈不上电泳适中选择直流电源的容量，可明显提高电泳涂装设备的性价比如果电源容量选择过大，会提高设备的制造本钱，提高设备的装机功率，造成浪费反之，那么使整条生产线得不到充分利用，生产效率无法提高如有大件需上线涂装，电泳电流过大，造成直流电源过流保护，不能正常生产所以在设计电泳涂装设备工作中，直流电源的选择显得格外重要 1、选择依据 直流电源的主要特性和参数要完全满足电泳涂装的工艺要求主要依据以下几个方面： 1).电泳漆的固有特性； a、电泳漆的“破坏电压〞；b 、电泳漆的“临界电压〞；c 、电泳漆的“库仑效率〞 2).被涂装工件的外表积(内外外表积之和)； 3).工件材质及工件外形的复杂程度 2、整流器(直流电源)容量的计算 整流器的容量根据电泳的电压和电流进行选择，电压的上下主要取决于电泳的类型，适当考虑工件情况。
2.1 电压确实定： 整流器的额定电压应满足电泳漆施工电压要求，应小于电泳漆“破坏电压〞，而大于电泳漆的“临界电压〞 对于阴极电泳，电泳过程中，工件作为阴极的叫做阴极电泳，反之，那么称为阳极电泳阴极电泳施工电压一般在200－350V之间，而对于阳极电泳(低压型)施工电压在50－100V之间，高压型阳极电泳漆施工电压在150－250V之间总之，用户选用的电泳漆类型一但确定，那么整流器的电压指标即可确定 2.2 电泳电流的计算； 依据“库仑效率〞的定义，要涂上一定重量的膜，必须要消耗一定量的电量 假设要求工件上的涂膜重量为p，那么p=sδγ 那么所需电量： 即 (库伦)因为：所以 电泳电流强度 (安培) 按厘米克秒制换算单位，得：(安培) 式中：q——电泳漆的“库仑效率〞(mg/c)； [注：“库仑效率〞为电泳漆的固有特性，表征每消耗1库仑电量泳涂到工件外表的膜的重量] s——被涂工件的外表积 (m2)；[注：有效时间内槽内被涂工件外表积之和] δ——涂膜厚度〔μm〕； γ——电泳漆膜的干膜比重〔g/cm3〕。
据电泳涂装的工作方式〔槽浸式、连续式〕及通电方式(带电入槽、入槽后通电)不同，电泳电流的计算方法略有不同 连续通电入槽情况 由于工件是连续通电入槽，因此工件出入电泳槽的面积可以认为是相等的，所以电泳电流是均匀的，其电流强度可以按下式计算： 式中 ：I——电泳时的电流强度A； fs——按涂漆面积计算的生产率m2/h； δ——电泳涂层厚度μm； γ——电泳漆的干膜比重g/cm3 (一般的阴极电泳漆为1.3～1.4 g/cm3 )； q ——电泳漆的库仑效率mg/c(一般的阴极电泳漆为20～30 mg/c，阳极电泳漆为10～20 mg/c) 单个工件入槽后通电清况 时间内，只有一个工件或一挂进行电泳的情况，其平均电流按下式计算：…………………………(2.2) 式中 ： Iep——平均电流强度 (A)； F1——每挂工件的涂装面积(m2) ； t1——电泳时间(s)； 最大电流强度Imax=K0Iep (K0无量纲。
一般取K0＜4；软起动时K0≤2)； 单个工件电泳时，电流与时间的关系如下列图所示： 如果单个工件电泳时采用带电入槽方式，可不考虑最大电流由于这种情况下，电泳面积是从0开始逐渐增加的，因此，电泳电流也是平稳增加，不会产生冲击电流 多个工件连续入槽后通电情况 这种情况是指在工件连续入槽后通电进行电泳时，在有效时间内有一个(一挂)以上的工件在同时进行电泳 平均电流可按2.2公式计算 总电流强度：由于在连续入槽通电的情况下，漆膜完全形成后，工件成近似绝缘体，所以在有效时间内其电流强度可以看成与电泳时间呈线性关系，第一挂电流最大，最后一挂电流为0，如下列图所示： 总电流强度按下式计算： ...................(2.3) 式中 ：n——在有效时间内进行电泳的挂件数， n≥2； I1——第一挂的电泳电流强度(最大电流) S1——第一挂的电泳涂漆面积(m2)； In=0 依据电泳漆的施工电压和电泳电流的计算结果〔取最大电流和总电流值〕，即可选定直流电源的容量。
一般地电源的额定电压大于施工电压，小于电泳漆的破坏电压 3、 电泳涂装用直流电源性能简介 根本原理：三相交流电源经整流变压器形成电压有效值相等，电气上隔离，但有30°相位差的两组三相电源送到两组三相全控桥，经平衡电抗器实现12脉波整流，当电网频率为50HZ时，输出电压的脉动频率为600HZ ，经滤波后使直流输出的纹波指标到达电泳涂装工艺的要求 主要技术性能： a.输出电压调节范围 DV——额定输出直流电压； b.稳压精度 ：当输出电流为10～100%额定值，输出电压为50～100%时，稳压精度为1%； c.纹波系数：当输出电压为50～100%额定值，输出电流为20～100%额定值时，纹波系数不大于7.5～1%； d.输出电压上升率：输出电压值由0上升到额定值的时间可在5－30秒内随意整定； e.自动降低电压控制功能； f.具有软启动，软停止功能； g.输出电压可分段运行，每段电压、时间可按工艺要求设定 4、整流器选择举例 某厂阴极电泳涂装生产线： 1).被涂工件外表积：60m2； 2).要求电泳涂膜厚度：外外表 22μm，内外表18μm； 3).选用PPG公司阴极电泳漆，牌号P648-576E； 4).步进输送，单件入槽后通电方式。
查PPG公司产牌号P648-576E型阴极电泳漆有关参数如下： 施工电压：150～400V 库仑效率：2.5A/m2.min.μm (约合25mg/c) 干膜比重：1.3g/cm3 综合考虑确定电泳工艺时间为180s 工艺要求步进输送，单件入槽后通电方式，因此电泳电流可按〔2.2〕式计算： 最大电流： Imax=K0Iep K0取1.2 所以Imax=1.2Iep=416(A) 可选保定宏宇伟业公司的产品该公司产品不仅能够满足稳压精度、纹波系统的要求，而且还加有整套备用控制系统，为电泳整流器的稳定生产提供平安保证！ 要求：额定电压：400V 额定电流：500A 分两段加压，软起动、软停止最低电压(保护电压)控制20V 其余要求同(3)。
